Multímetro de Amostragem Keithley DMM7512 – 7.5 Dígitos e Canal Duplo

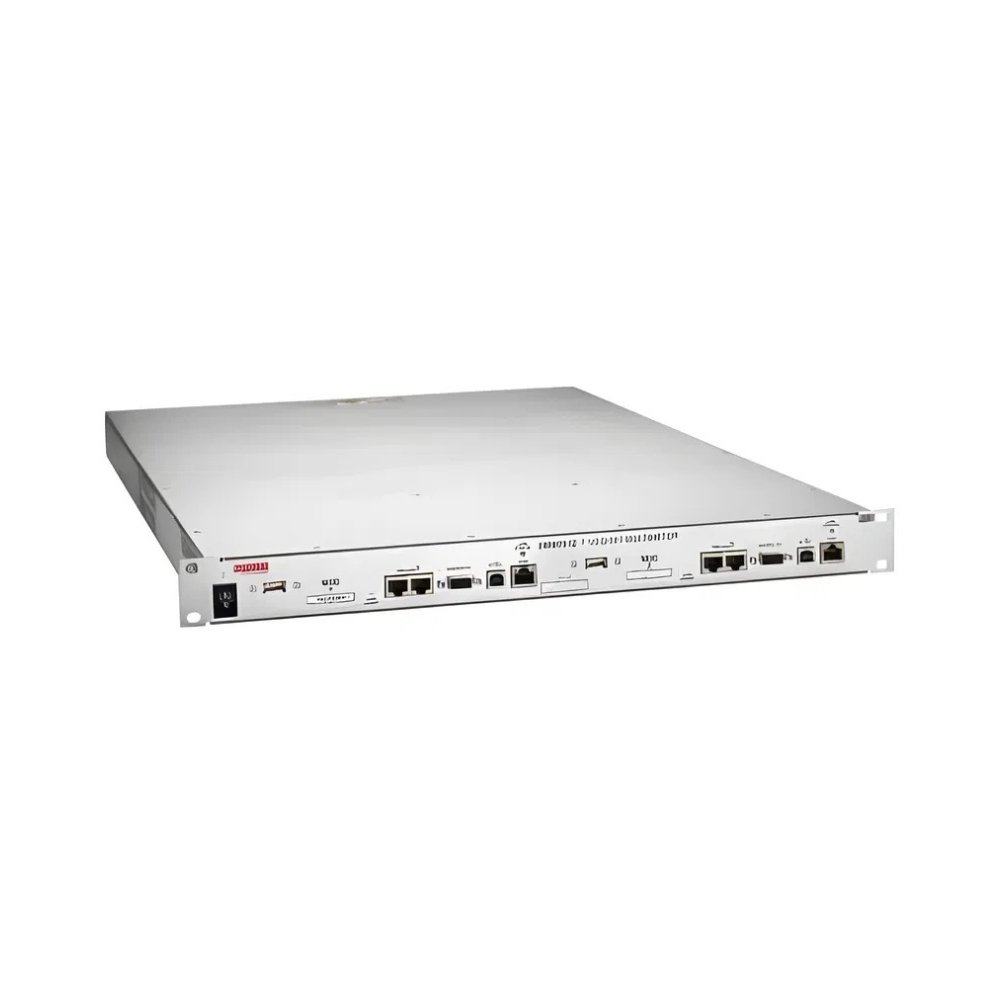

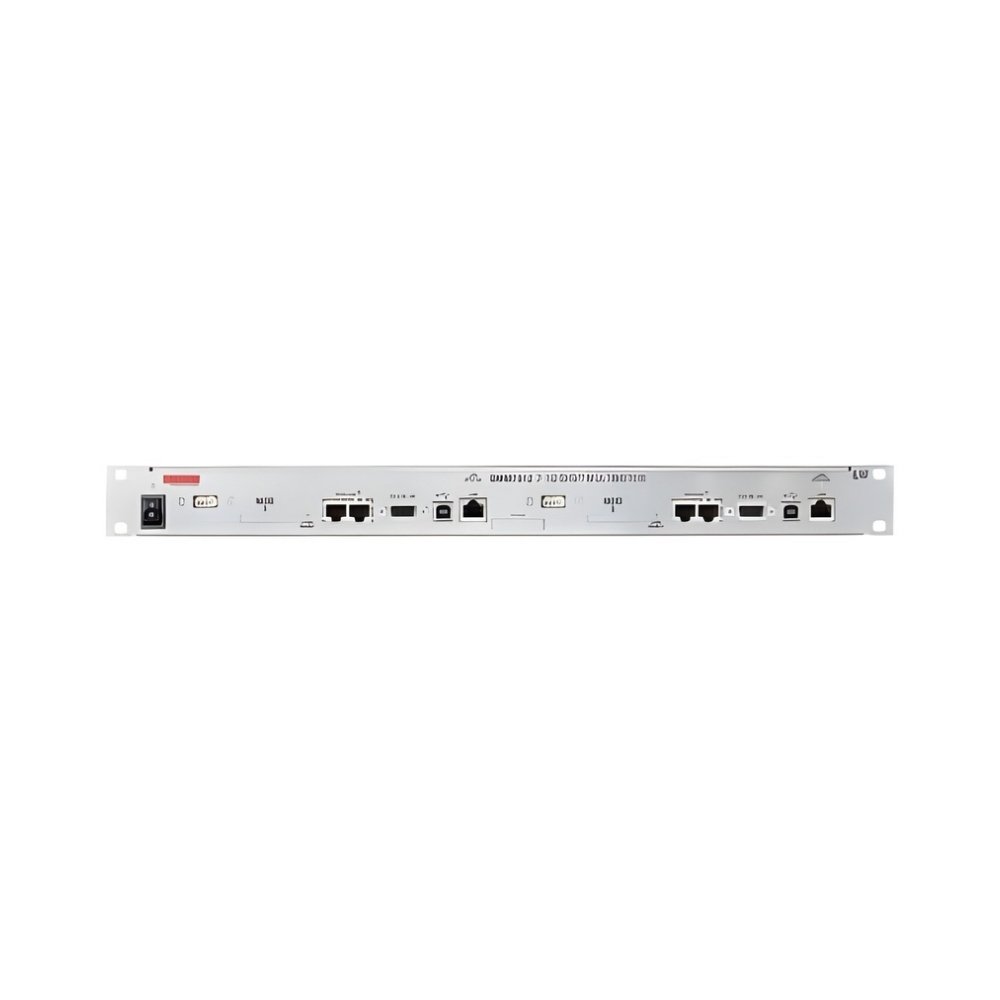

O DMM7512 combina a potência de dois multímetros digitais (DMMs) de alta precisão, função completa e alta velocidade de amostragem em um único chassi compacto de 1U (largura total de rack).
Este design compacto economiza espaço valioso em sistemas de teste de alta densidade sem comprometer o desempenho da medição. Cada canal opera como um multímetro independente, garantindo flexibilidade total.
A Potência de Dois DMM7510s em um Único Gabinete
O DMM7512 integra dois multímetros digitais DMM7510 de 7½ dígitos independentes (com exceção de algumas funções de medição específicas). Ele mantém a mesma precisão, sensibilidade e velocidade do modelo DMM7510, permitindo uma integração perfeita em sistemas de teste que já utilizam essa tecnologia.
Destaques Principais:
-
Amostragem Avançada: Digitalizador de 18 bits e 1 Msample/s para capturar formas de onda complexas; armazena até 27,5 milhões de leituras.
-
Alta Sensibilidade: Teste componentes em circuitos de baixa potência com sensibilidades de 0,1 µΩ e 1 pA.
-
Qualidade de Teste: Maximize a confiabilidade com precisão de tensão DC de 14 ppm (especificação de 1 ano).
-
Automação Inteligente: O Test Script Processor (TSP®) integrado executa sequências de teste sem necessidade de interação constante com o controlador, reduzindo drasticamente o tempo de comunicação e liberando o PC para outras tarefas.
Duplique a Densidade do Seu Sistema de Teste
Otimize seu rack com dois DMMs ocupando apenas 1U de altura. Comparado ao uso de dois DMM7510s padrão (que ocupariam 4U no total ou 2U cada), o DMM7512 oferece o dobro da capacidade de medição na metade do espaço físico.
Vantagens de Integração:
-

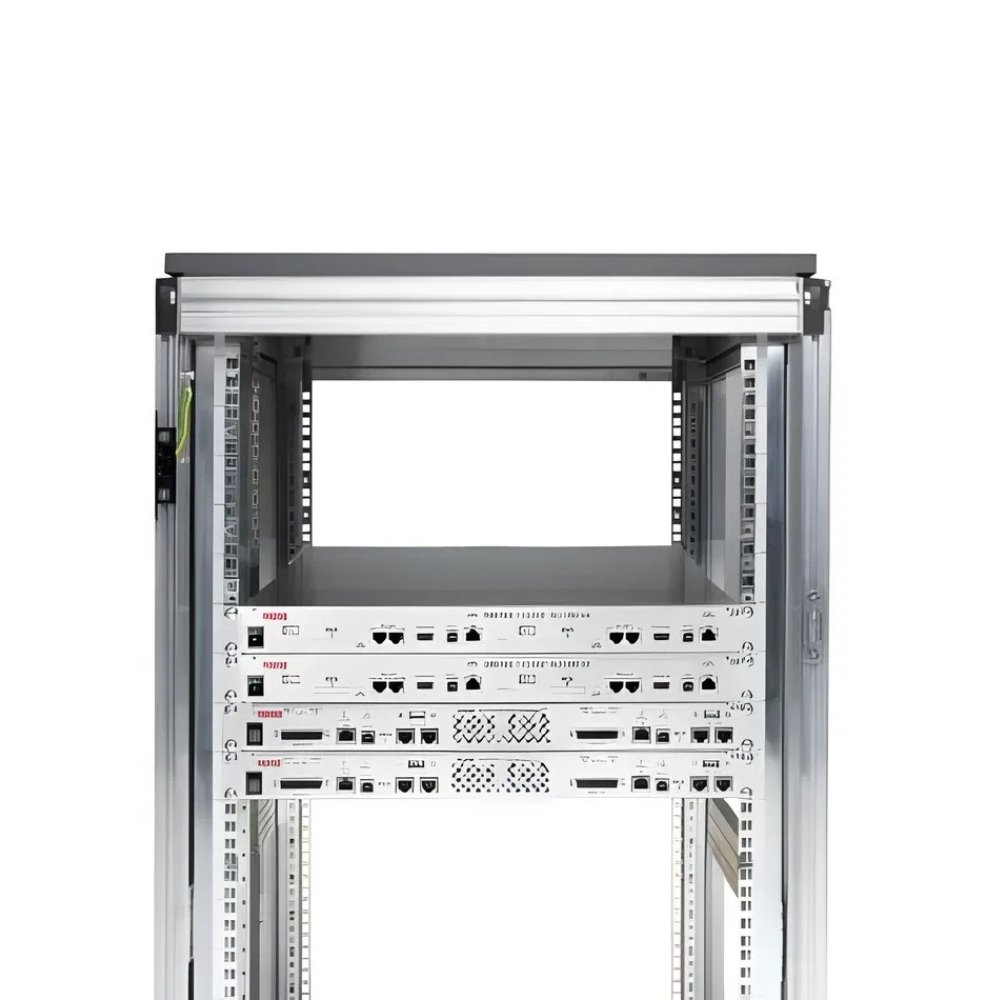

Combinação Poderosa: Integre com a Source Measure Unit (SMU) 2606B de alta densidade para obter quatro canais de fonte e dois canais de medição ocupando apenas 2U de espaço no rack.
-
Gerenciamento Térmico Eficiente: Não é necessário espaçamento extra para ventilação entre as unidades DMM7512 ou 2606B.
Redução Drástica no Tempo de Teste
A inteligência integrada em cada canal do DMM7512 permite a execução de programas de teste via tecnologia TSP® sem a latência da comunicação com o PC. Além disso, a interface de hardware TSP-Link® permite que um instrumento controle outros em uma configuração mestre-subordinado.
Performance de Sistema:
-
Escalabilidade: Controle até 32 instrumentos em um único sistema TSP-Link.
-
Sincronização Precisa: Latência de sincronização inferior a 500 ns.
-
Eficiência: Elimine gargalos de comunicação entre os instrumentos e o PC.
-
Compatibilidade: O código TSP desenvolvido para o DMM7512 é totalmente compatível com o código do DMM7510.
Aplicações
Determine power consumption
Use the two DMMs of the DMM7512 to independently capture dynamic battery drain current and battery voltage and compute power consumption of low power, wireless IoT, and implantable/portable medical products, a critical parameter for battery-operated devices.
- Capture current and voltage waveforms with up to 1 Msample/s, 18-bit digitizing
- Synchronize waveform capture using TSP-Link with less than 500 ns latency between initiation of waveform sampling
- Measure low sleep mode current with 1pA DCI sensitivity or 0.1nA current digitization sensitivity
Increase throughput with multi-device testing
Use the two DMMs in a DMM7512 to test two devices-under-test (DUTs) to double test throughput and maximize test system capacity. Or, use multiple DMM7512s and test even more DUTs with one test system. Save on the number of test racks and save critical factory floor space with the 1U high dual DMMs.
Highlights
- 1U rack height with no spacing between instruments required
- Two DMMs per instrument
- Control multiple instruments with a test script and TSP-Link to reduce bus communication time and save test time
