Quando falamos em medições eletrônicas de alta precisão, poucos instrumentos são tão importantes quanto o analisador de espectro. Seja em laboratórios de pesquisa, ambientes industriais ou centros de desenvolvimento tecnológico, a necessidade de visualizar sinais com clareza e confiabilidade tornou esse equipamento essencial para engenheiros e técnicos.
Entretanto, escolher o equipamento correto nem sempre é simples. Existem diversos modelos disponíveis, com diferentes níveis de desempenho e funcionalidades. Por isso, entender como funciona um analisador de espectro e quais são suas vantagens é o primeiro passo para tomar uma decisão segura.
Neste artigo você vai entender o que é um analisador de espectro, por que ele se tornou uma das ferramentas mais confiáveis de medição, onde ele é utilizado e conhecerá uma solução moderna e acessível para laboratórios e projetos técnicos. Continue a leitura até o final e descubra como escolher o equipamento ideal para suas medições.
O que é um analisador de espectro e como ele funciona
O analisador de espectro é um instrumento eletrônico utilizado para medir sinais no domínio da frequência. Diferente de equipamentos que mostram a variação de tensão ao longo do tempo, o analisador de espectro permite visualizar como a energia de um sinal está distribuída nas diferentes frequências.
Na prática, isso significa que o equipamento mostra um gráfico onde:
- O eixo horizontal representa a frequência
- O eixo vertical representa a amplitude do sinal
Essa visualização permite identificar interferências, ruídos, distorções e características fundamentais dos sinais de RF (radiofrequência), telecomunicações e eletrônica em geral.
Entretanto, o verdadeiro poder de um analisador de espectro está na sua capacidade de transformar sinais complexos em informações claras e interpretáveis. Isso facilita diagnósticos técnicos e acelera o desenvolvimento de projetos.
Além disso, muitos sinais que não podem ser analisados diretamente no domínio do tempo tornam-se perfeitamente compreensíveis quando observados no domínio da frequência. Em razão disso, o analisador de espectro tornou-se indispensável para medições modernas.
Por que o analisador de espectro se tornou uma das medições mais confiáveis
O analisador de espectro conquistou seu espaço como uma das ferramentas mais confiáveis de medição eletrônica por reunir precisão, versatilidade e repetibilidade em um único equipamento.
Alta precisão nas medições
Um dos principais motivos para a confiabilidade desse instrumento é sua capacidade de medir sinais com grande sensibilidade. Mesmo sinais extremamente fracos podem ser detectados e analisados com precisão.
Isso é especialmente importante em aplicações como:
- Testes de radiofrequência
- Desenvolvimento eletrônico
- Validação de circuitos
- Testes de compatibilidade eletromagnética
Entretanto, a confiabilidade não depende apenas da sensibilidade. Equipamentos modernos oferecem também alta estabilidade e baixa variação de leitura, garantindo resultados consistentes.
Identificação rápida de problemas
Outro motivo que torna o analisador de espectro indispensável é a capacidade de detectar falhas com rapidez.
Por exemplo:
- Interferências eletromagnéticas
- Harmônicas indesejadas
- Sinais espúrios
- Ruídos de fundo
Essas informações permitem diagnósticos muito mais rápidos quando comparados a métodos tradicionais.
Além disso, a visualização gráfica facilita o entendimento mesmo em medições complexas.
Flexibilidade de aplicação
O analisador de espectro também se destaca pela versatilidade. Um único equipamento pode ser utilizado em diversos tipos de projetos.
Entre as aplicações mais comuns estão:
- Desenvolvimento de produtos eletrônicos
- Testes RF
- Manutenção técnica
- Pesquisa científica
- Ensino tecnológico
Portanto, investir em um analisador de espectro confiável significa adquirir uma ferramenta que poderá acompanhar o crescimento técnico do laboratório por muitos anos.
Em quais áreas o analisador de espectro é mais utilizado
O uso do analisador de espectro está presente em diversas áreas técnicas, principalmente onde há necessidade de medições em frequência.
Telecomunicações
Essa é uma das áreas mais tradicionais de aplicação. O analisador de espectro é utilizado para:
- Ajuste de transmissores
- Teste de antenas
- Verificação de sinais RF
- Análise de modulação
Entretanto, com o avanço das redes sem fio, o uso desses instrumentos aumentou ainda mais.
Pesquisa e desenvolvimento (P&D)
Laboratórios de P&D dependem fortemente de medições confiáveis.
Engenheiros utilizam analisadores de espectro para:
- Desenvolvimento de novos circuitos
- Teste de protótipos
- Validação de projetos
- Análise de sinais complexos
Além disso, a capacidade de visualizar o comportamento real do sinal reduz o tempo de desenvolvimento.
Indústria eletrônica
Na indústria, o analisador de espectro é utilizado para:
- Controle de qualidade
- Testes de produção
- Diagnóstico técnico
- Validação de equipamentos
Isso garante que os produtos atendam às especificações técnicas exigidas.
Instituições de ensino
Universidades e centros técnicos utilizam analisadores de espectro para:
- Ensino de eletrônica
- Experimentos práticos
- Laboratórios didáticos
- Projetos acadêmicos
Isso permite que alunos tenham contato com equipamentos reais desde a formação.

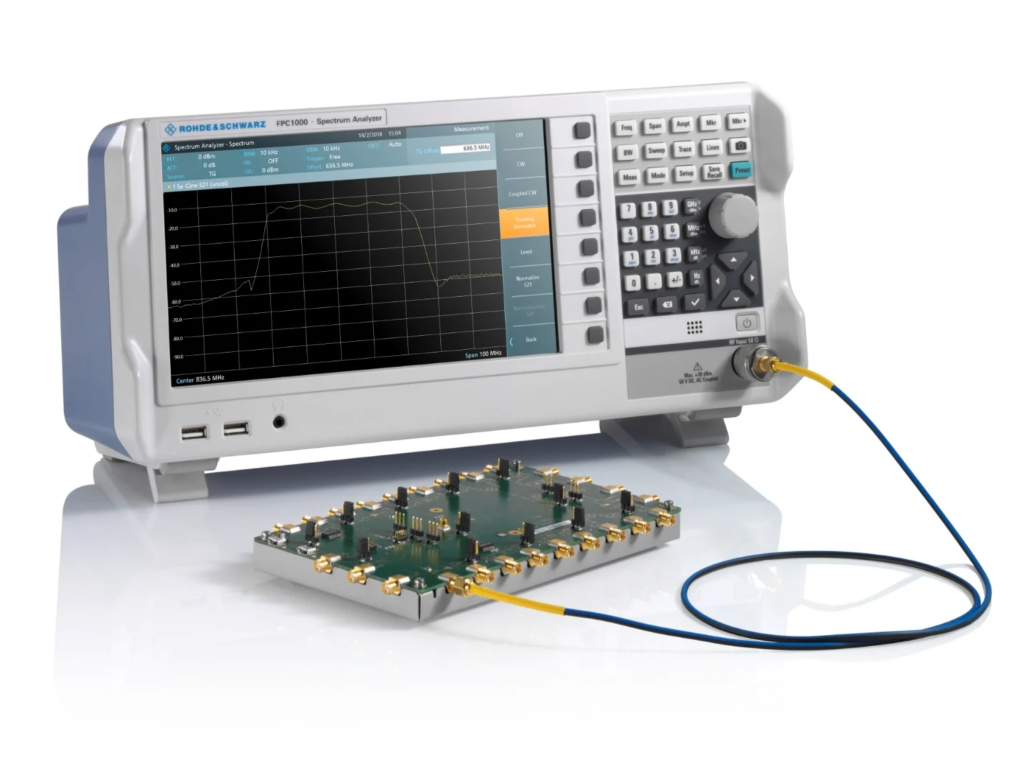

Uma solução moderna e acessível: Analisador de Espectro FPC1000
Para quem busca um equipamento confiável e moderno, a OKK oferece o Analisador de Espectro R&S FPC1000, uma solução desenvolvida na Alemanha que combina alto desempenho com excelente custo-benefício.
Esse equipamento foi projetado para oferecer medições precisas sem exigir investimentos elevados, sendo ideal para laboratórios técnicos e centros de pesquisa.
Proteção do investimento
Um dos grandes diferenciais do R&S FPC1000 é sua arquitetura flexível de atualização.
O equipamento é fornecido inicialmente com faixa de frequência de:
- 5 kHz a 1 GHz
Entretanto, essa faixa pode ser expandida para:
- 2 GHz
- 3 GHz
Tudo isso é feito por meio de atualizações de software com keycodes, sem necessidade de recalibração.
Isso significa que o equipamento pode evoluir junto com suas necessidades.
Desempenho de RF surpreendente
Outro ponto forte do FPC1000 é seu desempenho de radiofrequência.
O equipamento oferece:
- Nível de ruído típico de -150 dBm
- Até -165 dBm com pré-amplificador
- Potência máxima de entrada de +30 dBm
Essa combinação proporciona faixa dinâmica extremamente ampla, permitindo medições confiáveis tanto em sinais fracos quanto em sinais fortes.
Entretanto, o diferencial não está apenas na sensibilidade, mas também na robustez das medições.
Alta resolução para medições detalhadas
O FPC1000 oferece resolução de banda de 1 Hz, considerada a melhor de sua categoria.
Isso permite:
- Identificação de sinais muito próximos
- Análise detalhada de espectros
- Maior precisão de medição
Além disso, o equipamento possui uma tela de 10,1 polegadas com resolução WXGA, cerca de 26% maior do que a média dos equipamentos dessa categoria.
Isso facilita a visualização e interpretação dos resultados.
Controle remoto e acesso simplificado
Outra característica importante do analisador de espectro FPC1000 é a conectividade.
O equipamento permite:
- Controle remoto via Ethernet
- Monitoramento das medições
- Documentação simplificada
- Acesso via computador ou smartphone
O software InstrumentView permite controlar o equipamento remotamente através de computadores Windows.
Além disso, os aplicativos MobileView permitem acesso via dispositivos móveis.
Isso significa que as medições podem ser acompanhadas de qualquer lugar.
Principais características do FPC1000
Entre os principais recursos do equipamento estão:
- Tela de 10,1 polegadas WXGA
- Frequência de 5 kHz até 3 GHz (com upgrades)
- Resolução de banda de 1 Hz a 3 MHz
- Potência máxima de entrada de +30 dBm
- DANL de até -158 dBm com pré-amplificador
- Controle remoto via Ethernet
- Interfaces USB e LAN
- Espectrograma opcional
- Análise de sinais modulados opcional
- Modo Receiver para EMI debugging
- 3 anos de garantia
Essas características fazem do FPC1000 um dos equipamentos mais completos de sua categoria.
Por que investir em um analisador de espectro confiável
Escolher um bom analisador de espectro não é apenas uma decisão técnica é também uma decisão estratégica.
Equipamentos confiáveis:
- Reduzem erros de medição
- Aumentam a produtividade
- Melhoram a qualidade dos projetos
- Reduzem retrabalho
- Aumentam a confiabilidade dos testes
Entretanto, o benefício mais importante é a segurança nas medições.
Quando um laboratório trabalha com equipamentos confiáveis, os resultados passam a ser mais previsíveis e consistentes.
Conclusão: soluções inteligentes começam com o equipamento certo
Ao longo deste artigo vimos que o analisador de espectro é uma ferramenta essencial para medições modernas, permitindo analisar sinais com precisão e confiabilidade.
Também entendemos:
- O que é um analisador de espectro
- Como ele funciona
- Por que ele é uma das ferramentas mais confiáveis de medição
- Em quais áreas ele é utilizado
- Como o modelo FPC1000 se destaca no mercado
Se você busca medições confiáveis, flexibilidade e excelente custo-benefício, investir em um analisador de espectro moderno pode ser a decisão ideal. Entre em contato com a OKK para conhecer melhor o Analisador de Espectro FPC1000 e descobrir como ele pode elevar o nível das suas medições.
