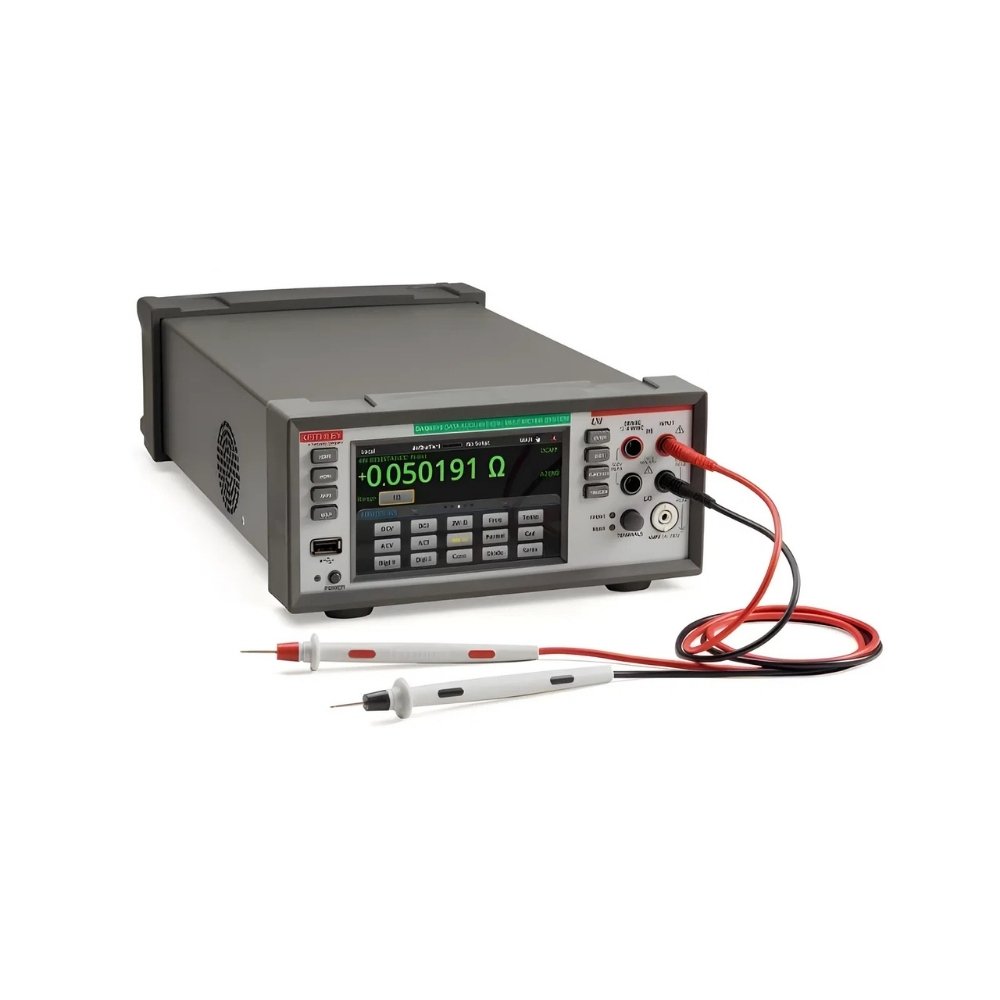

Sistema Multímetro e de Aquisição e Registro de Dados DAQ6510
Sistema Multímetro e de Aquisição e Registro de Dados DAQ6510
Solicitar Orçamento
Sistema Multímetro e de Aquisição e Registro de Dados DAQ6510
Estabelecendo um novo nível de simplicidade, o DAQ6510 possui uma interface de usuário com tela sensível ao toque (touchscreen) que permite uma configuração mais rápida, monitoramento do status do teste em tempo real e análise detalhada dos dados diretamente no instrumento.
Reduza o tempo de configuração, execução e análise de testes
Configure e execute testes de forma simples e rápida, sem a necessidade de escrever programas complexos. A interface intuitiva do Sistema DAQ6510 oferece configurações visuais fáceis de usar, visualizações em tempo real do status da varredura (permitindo identificar problemas precocemente e evitar perda de tempo) e uma análise simplificada dos dados do teste.
Destaques:
-
Configure: Estabeleça uma varredura multicanal com múltiplas funções de medição usando apenas um menu de configuração de medida e varredura.
-
Execute e Monitore: Visualize o progresso da varredura durante o teste para identificar imediatamente medições fora da faixa e limites excedidos.
-
Analise: Exiba e analise resultados usando funções de plotagem gráfica e estatística. Utilize o recurso de pinçar e ampliar (pinch and zoom) da tela para estudar os resultados com profundidade. Use cursores para calcular estatísticas em segmentos específicos dos dados.
Realize uma gama mais ampla de medições
O DAQ6510 foi feito para medir com resolução de 6½ dígitos e 15 funções de medição integradas. Realize medições de baixa corrente, baixa resistência e temperatura, e visualize sinais transitórios com o digitalizador integrado.
Destaques:
-
Tensão: 100 nV a 1000 V com precisão básica DCV de 0,0025%.
-
Corrente: 10 pA a 3 A.
-
Resistência: 1 µΩ a 120 MΩ.
-
Capacitância: 0,1 pF a 100 µF.
-
Temperatura: Medição com termopares, detectores de temperatura de resistência (RTDs) e termistores de -200°C a 1820°C.
-
Digitalizador: 1 M amostra/s, 16 bits com armazenamento de 7 milhões de leituras.
-

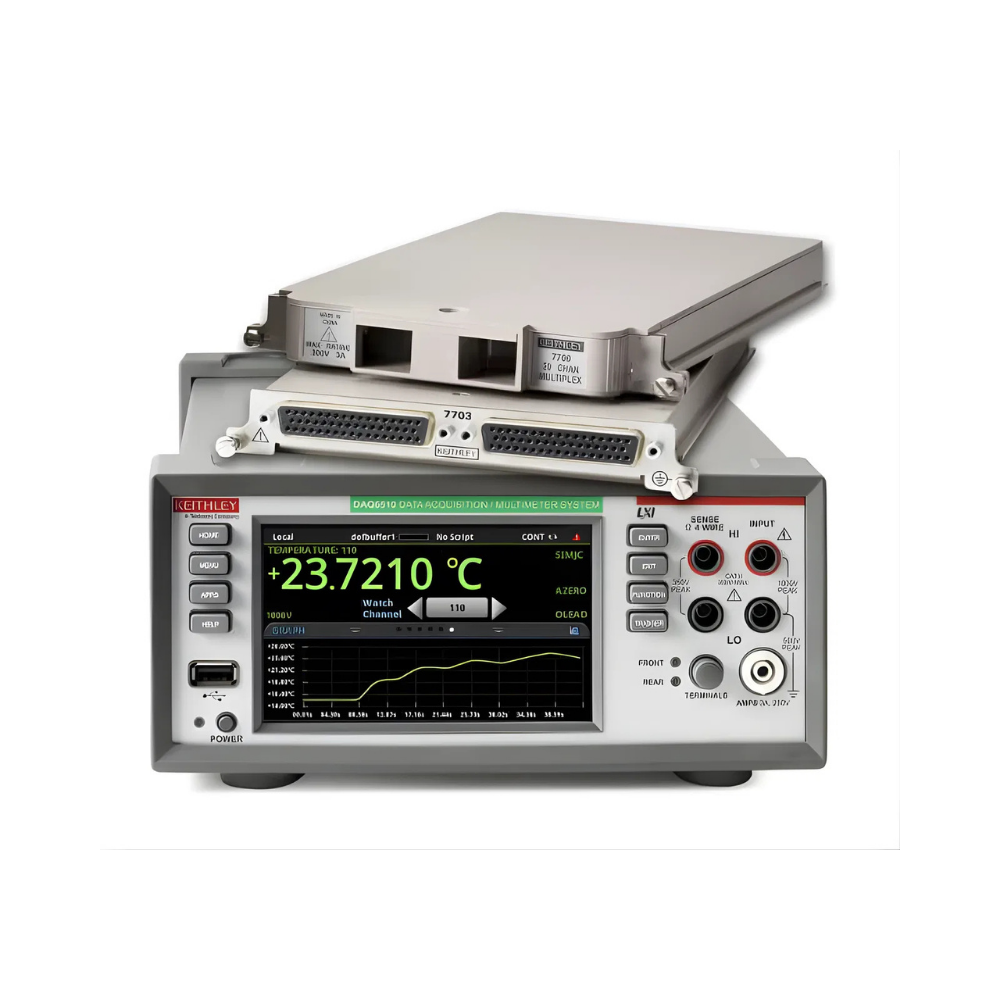

Expansibilidade: Mais opções para sistemas de teste com 12 módulos de comutação plug-in e capacidade para até 80 canais.
Transmita e registre dados para visualizações seguras na nuvem
Agora você pode transmitir dados do seu DAQ6510 e criar painéis (dashboards) de IoT em tempo real, além de visualizações de dados acessíveis de qualquer lugar.
Destaques:
-
Monitore e registre fluxos de dados diretamente do DAQ6510 em tempo real e de qualquer lugar — sem a necessidade de um PC intermediário.
-
Receba alertas por e-mail e texto usando gatilhos baseados em limites de medição e outras regras matemáticas.
-
Acesse, visualize, arquive, compartilhe, transforme e analise dados atuais e históricos remotamente — sem necessidade de instalação.
-
Crie dashboards para padronização, repetibilidade e legibilidade.
-
Sobreponha, dilate o tempo e compare conjuntos de dados entre diferentes execuções de teste.
Reduza o tempo de teste
Maximize a quantidade de dados coletados no menor tempo possível. Faça medições mais rápidas, alterne canais com maior velocidade e varra mais canais.
Destaques:
-
Realize medições tão curtas quanto 0,0005 ciclos de rede elétrica ou 8,3 µs (10 µs) para redes de 60 Hz (50 Hz).
-
Varra a uma taxa de 800 canais por segundo com o módulo de comutação plug-in multiplexador de estado sólido (solid-state).
-
Varra até 80 canais de 2 polos para testar um número estatisticamente significativo de DUTs (Dispositivos Sob Teste) em uma única execução.
Conecte-se aos seus DUTs de forma rápida e confiável

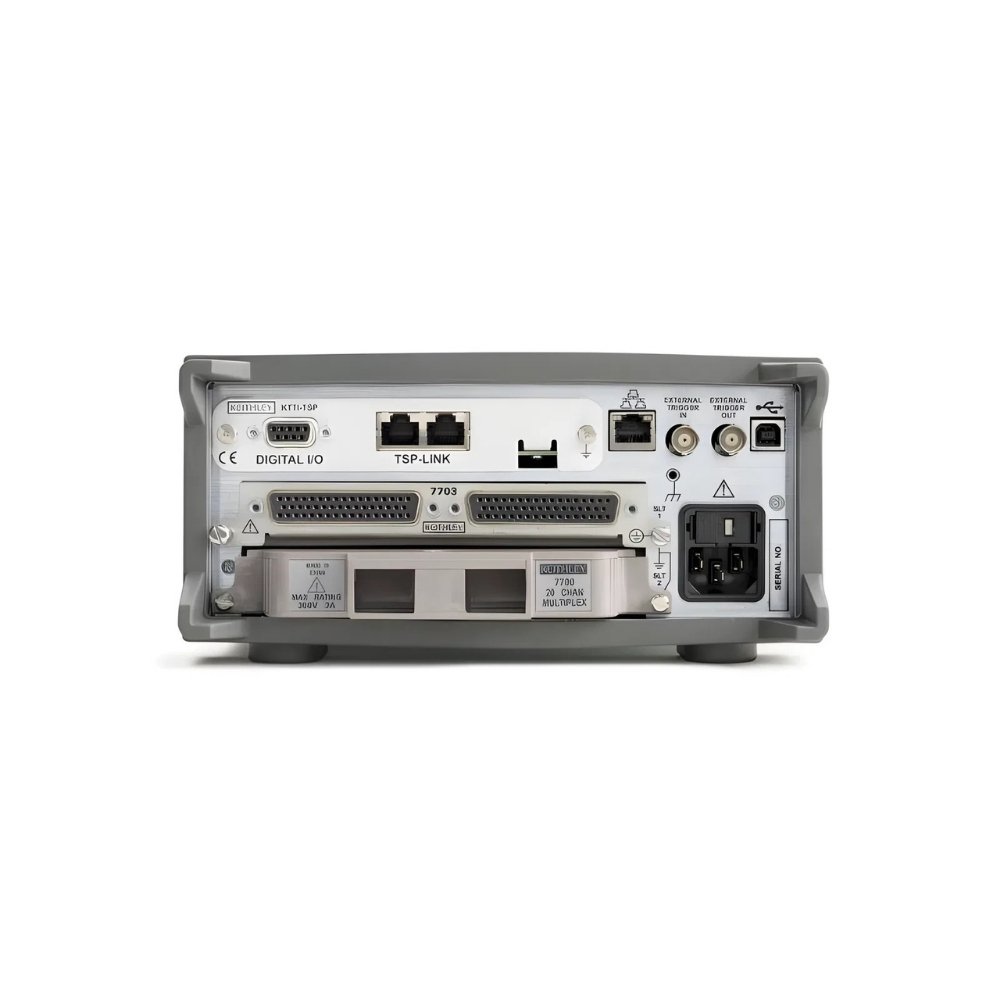

O DAQ6510 torna você mais eficiente antes mesmo de começar os testes, graças às conexões D-sub de terminação em massa na maioria de seus módulos de comutação. Isso minimiza o tempo de inatividade ao trocar módulos durante a manutenção do sistema ou ao configurar um novo sistema de teste.
Escolha entre um conjunto completo de opções de interface
As interfaces padrão LAN, LXI e USB permitem fácil integração ao seu sistema de teste. Interfaces opcionais instaláveis em campo, como GPIB e RS-232, incluem seis portas de E/S digitais para sincronização e comunicação direta instrumento-a-instrumento. O DAQ6510 funcionará facilmente com qualquer interface de PC que você escolher.
Automação rápida via PC com o aplicativo KickStart
Utilize o software de controle de instrumentos KickStart para programar rapidamente um teste de aquisição de dados em um PC. O software não requer programação; basta inserir a configuração do teste usando as telas de menu e visualizar seus resultados em formatos tabulares e gráficos.
Aplicações
Execute testes ambientais e de vida acelerada com confiança
Configure testes rapidamente em uma amostragem estatisticamente relevante de dispositivos usando a tela sensível ao toque. Monitore o status em tempo real e visualize os dados em formato gráfico ou tabular diretamente no display.
Destaques:
-
Alta capacidade: Teste até 80 dispositivos em uma única configuração com uma só unidade principal (mainframe) DAQ6510.
-
Escalabilidade: Precisa de mais canais? Expanda o sistema conectando e controlando múltiplos mainframes DAQ6510 através da interface TSP-Link®.
-
Monitoramento térmico amplo: Meça temperaturas de -200°C a 1820°C com suporte para 8 tipos de termopares, 5 tipos de RTDs ou 3 tipos de termistores.
-
Segurança e controle: Defina limites e canais críticos para monitoramento contínuo, permitindo a identificação imediata de falhas.
-
Segurança de dados: Armazene os resultados em um drive USB externo ou diretamente no PC para garantir que nenhum dado importante seja perdido.
-
Recuperação automática: Programe o DAQ6510 para reiniciar automaticamente após quedas de energia, minimizando o tempo perdido em testes noturnos ou durante finais de semana.
Teste componentes de baixa resistência com excelente custo-benefício
Realize testes precisos e confiáveis em cabos, resistores de baixo valor e conectores utilizando o DAQ6510.
Destaques:
-
Alta precisão: Realize medições com sensibilidade de 1 µΩ.
-
Eliminação de erros: Utilize a função de resistência a 4 fios (4-wire) para eliminar o erro de resistência das pontas de prova.
-
Compensação térmica: Utilize a compensação de offset para eliminar erros de contato térmico.
Aumente a capacidade de teste e o throughput na produção
Utilize o DAQ6510 para maximizar o número de dispositivos testados em um único sistema. Aproveite a vantagem de tempos de medição mais curtos e taxas de varredura mais rápidas.
Destaques:
-
Capacidade expandida: Amplie o sistema para testar até 80 dispositivos simultaneamente.
-
Medições ultrarrápidas: Capture dados com tempo de integração de 0,0005 PLC (ciclos de linha de energia).
-
Alta velocidade para manufatura: Utilize o cartão de relé de estado sólido para grandes volumes, varrendo os DUTs (Dispositivos Sob Teste) a uma taxa de até 800 canais/s.
-
Autonomia de processamento: Deixe o DAQ6510 executar e controlar o teste internamente via programação TSP, minimizando o tempo de comunicação com o PC.
Suporte a Drivers Python
Explore todo o potencial dos comandos nativos em Python para controlar osciloscópios, multímetros digitais, unidades de medida e fonte (SMU), geradores de forma de onda e muito mais. Elimine a análise manual tediosa de dados. Tenha tudo ao seu alcance na sua IDE favorita, como VS Code ou PyCharm.
-
Documentação Intuitiva: Explore docstrings abrangentes e dicas de tipagem (type hints) detalhadas para aprender e utilizar efetivamente todos os recursos do instrumento.
-
Produtividade Aprimorada: Aproveite o preenchimento automático e as sugestões de código para acelerar o desenvolvimento.
-
Integração Perfeita: Adicione nossos drivers Python às suas estruturas de automação existentes para extrair o potencial máximo de cada instrumento.
Software
Controle seus instrumentos diretamente do PC
Acelere a inovação em testes e medições com o Software KickStart.
O software de controle de instrumentos KickStart para PC agiliza a configuração de testes, a execução e a visualização de dados. Ao gerar gráficos instantaneamente e oferecer resumos estatísticos rápidos na tabela de leitura, o KickStart permite que você obtenha insights valiosos em menos tempo, facilitando a tomada de decisões assertivas.
-
Execução flexível: Rode testes em múltiplos tipos de instrumentos de bancada, de forma independente ou simultânea.
-
Gestão de dados: Exporte dados automaticamente para registros (logs) de longo prazo.
-
Agilidade: Replique testes rapidamente utilizando configurações salvas.
-
Análise profunda: Utilize ferramentas integradas de plotagem, comparação e estatística para identificar anomalias de medição e tendências rapidamente.
-
Simulação: Configure testes usando instrumentos simulados e substitua-os pelos instrumentos reais assim que estiverem disponíveis.
Ferramenta de Script TSP Toolkit
O TSP Toolkit é uma ferramenta de script de código aberto disponível como extensão para o Visual Studio Code (VS Code).
Com ele, você pode desenvolver scripts de teste TSP em conjunto com suas outras extensões favoritas do VS Code, como as de Python, C# e muitas outras. O TSP Toolkit oferece toda a funcionalidade e suporte a instrumentos do Test Script Builder (TSB), somado a uma interface moderna e recursos que otimizam a experiência do desenvolvedor, como:
-
Realce de sintaxe (Syntax highlighting).
-
Preenchimento automático (Auto-completion) com ajuda de comandos em linha.
-
Interface de usuário intuitiva e moderna.
