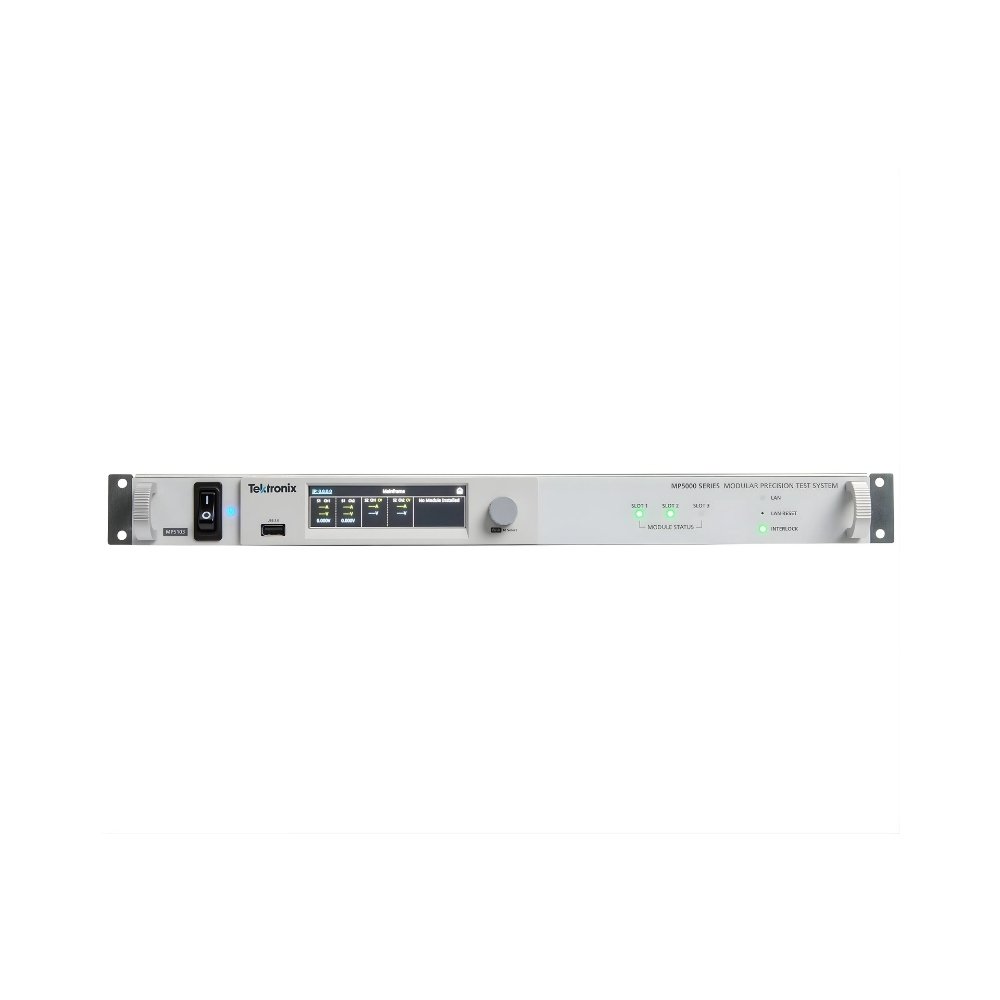

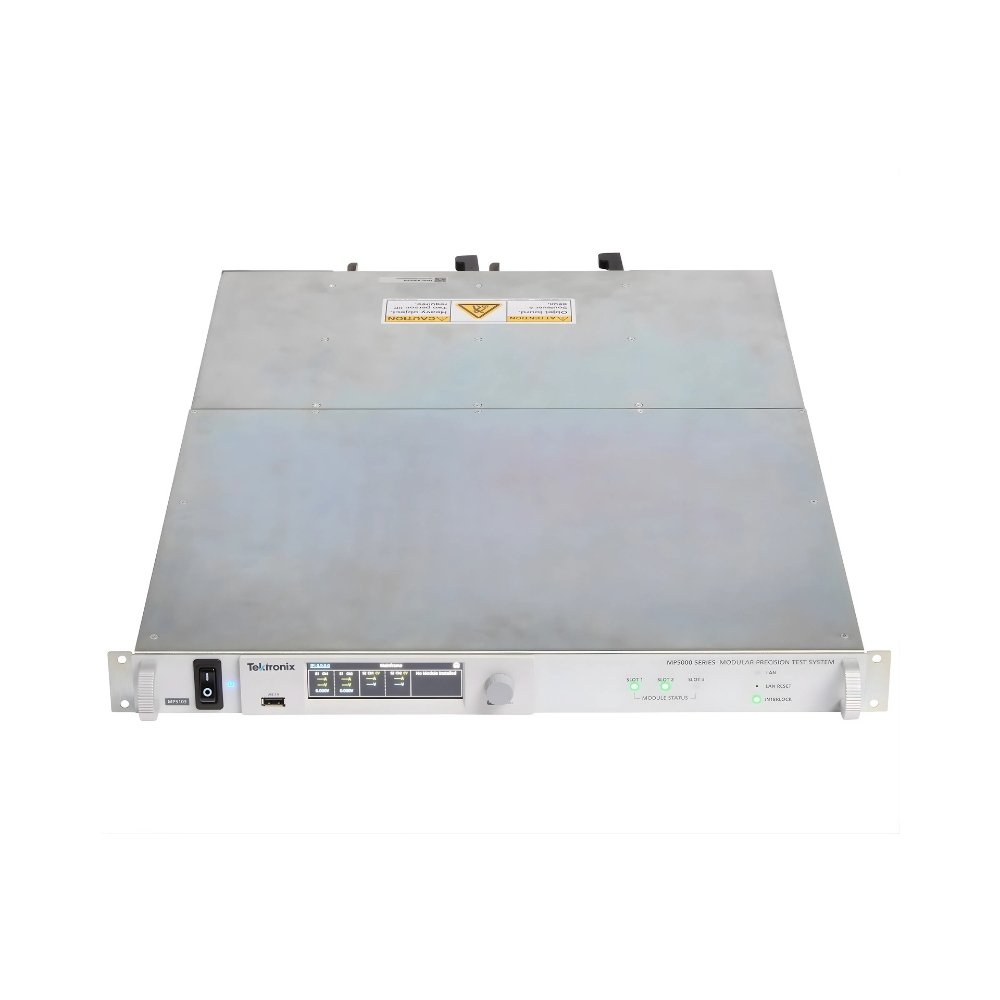

Sistema de Teste de Precisão Modular Série MP5000
O Sistema de Teste de Precisão Modular Tektronix MP5000 foi projetado para evoluir. Combine módulos SMU e PSU hoje e escale sua operação amanhã. Com alta densidade de canais e troca rápida de módulos, ele minimiza o tempo de inatividade e maximiza o rendimento — tudo apoiado pela precisão e suporte da Tektronix para ajudar você a testar o futuro.
Personalização Contínua. Adaptabilidade Infinita.
Conheça o MP5000
-
Otimize o desempenho
-
Minimize o tempo de inatividade
-
Projetado para adaptação
-
Automatize seus testes
Um Mainframe — Múltiplas Possibilidades
Uma plataforma que apoia os engenheiros na transição para novas aplicações e requisitos.
-
Flexibilidade: Combine módulos SMU (Unidade de Medida e Fonte) e PSU (Unidade de Fonte de Alimentação) em um único mainframe.
-
Escalabilidade: Monte em rack, empilhe e conecte mainframes para escalar desde a validação em bancada até ambientes de produção.
Minimize o Tempo de Inatividade
Destaques:
-

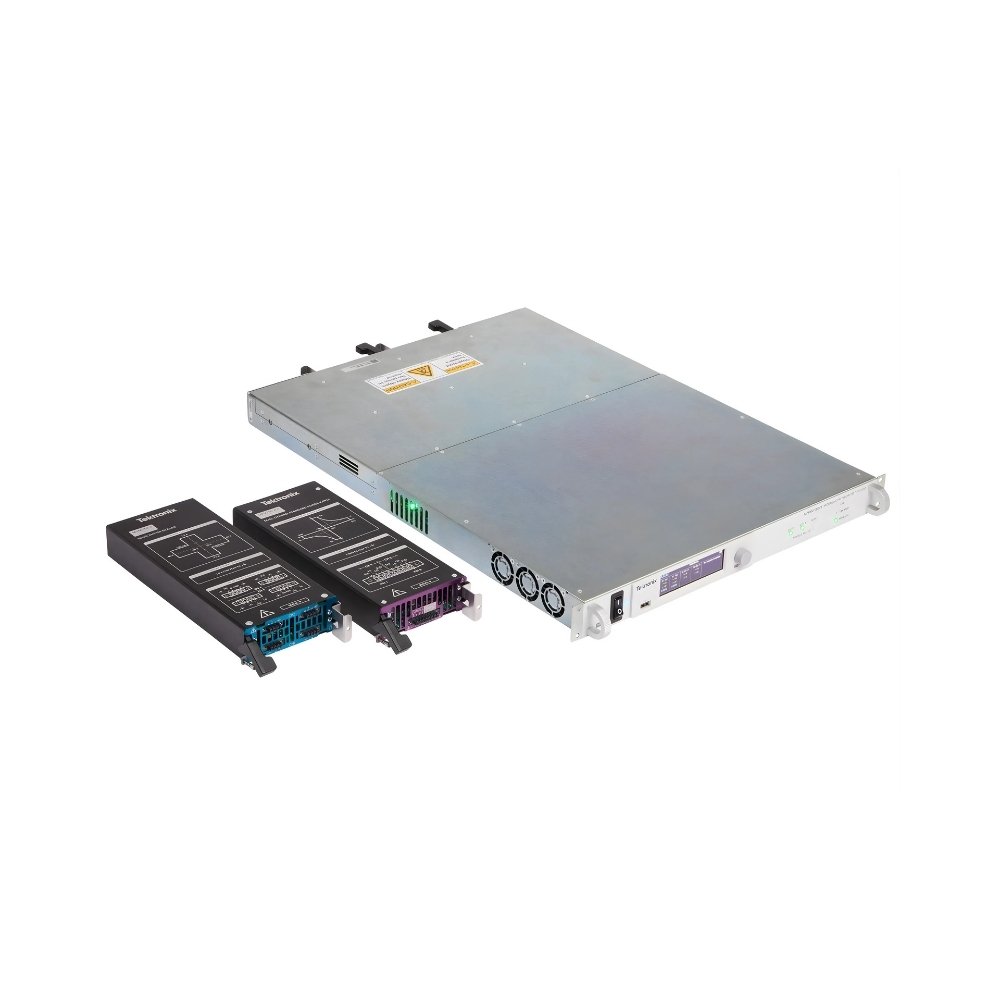

Remoção e troca de módulos simplificadas.
-
Controle independente de energia por slot, evitando o desligamento total do mainframe.
-
Eliminação do tempo de manutenção do equipamento com calibração exclusiva do módulo.
-
Tela sensível ao toque moderna e interface web para insights e diagnósticos mais rápidos.
Otimize o Desempenho
-
Precisão focada na aplicação: Realize medições de baixa corrente na ordem de picolitros (pA) com módulos SMU.
-
Inteligência integrada: Nova classe de PSUs agora com capacidade de processamento de scripts de teste (TSP) diretamente no instrumento.
-
Potência: Alimente os dispositivos do futuro com módulos de fonte de alimentação de 50 W por canal.
Velocidade, Segurança e Sincronização
-
Esta plataforma compacta de 1U foi construída para alto rendimento (throughput) e testes paralelos, oferecendo até seis canais independentes com proteção rápida para manter seus dispositivos seguros.
-
Capture formas de onda detalhadas com ADCs de 1 MSa/s e escale facilmente usando 18 pinos de E/S digitais e TSP-Link para sincronização de sub-microssegundos com até 32 instrumentos.
-
Escolha seu método de controle preferido — interface web, Python, drivers IVI ou scripts TSP — e conte com USB 3.0 e Gigabit Ethernet para transmissão de dados rápida e confiável.
Aplicações
Ideal para uma Ampla Variedade de Aplicações
Teste Funcional de Módulos VCSEL
Caracterize módulos VCSEL com agilidade através de testes LIV (Luz-Corrente-Tensão) de alta velocidade. O MP5000 fornece pulsos de corrente precisos ao diodo laser e mede a resposta do fotodiodo — permitindo uma validação de desempenho óptico rápida, sincronizada e precisa.
-
Alta densidade: Até 6 canais por mainframe de 1U.
-
Sincronização precisa: <500 ns entre canais.
-
Captura rápida: Digitalizador de 1 MSa/s no módulo SMU.
-
Flexibilidade: Tensão de sensoriamento (source-sense) aprimorada para configurações versáteis.
Teste Funcional de Dispositivos Semicondutores
Valide o desempenho de sensores, CIs e fotodiodos durante a caracterização AMS ou na linha de produção. O MP5000 permite testes flexíveis e de alto rendimento (high-throughput), com fornecimento de energia e medição de alta precisão — ideal para garantir que os dispositivos atendam às especificações antes da montagem final.
-
Modularidade: Combine módulos SMU e PSU no mesmo mainframe.
-
Escalabilidade: Até 6 canais por mainframe de 1U.
-
Alta sensibilidade: Medição de baixa corrente na faixa de 100 nA.
-
Integração: Controle sincronizado com outros instrumentos, como matrizes de comutação.
Caracterização de Laser/Módulo para Transceptores Ópticos
Execute varreduras LIV rápidas e sincronizadas, da validação à produção, para garantir o desempenho de lasers e moduladores. O MP5000 combina precisão em baixas correntes com alta taxa de medição, assegurando uma visão completa do comportamento característico do componente.
-
Precisão: Medição de baixa corrente na faixa de 100 nA.
-
Velocidade: Digitalizador com taxa de amostragem de 1 MSa/s.
-
Versatilidade: Tensão de sensoriamento aprimorada para configurações flexíveis.
-
Automação: Suporte ao TSP Toolkit para processos automatizados.
