Registrador de Energia Trifásica Fluke 1736 e 1738: Eficiência e Monitoramento em Tempo Real
Os registradores de energia Fluke 1736 e 1738 são ferramentas indispensáveis para profissionais que buscam otimizar a confiabilidade e a economia de sistemas elétricos. Com integração total ao ecossistema Fluke Connect®, esses dispositivos permitem a captura automática de mais de 500 parâmetros, consolidando a Fluke como a parceira ideal para estudos de carga e análises de qualidade de energia com precisão laboratorial.
Destaques de Hardware
A construção física da série 1730 foi planejada para facilitar a instalação em campo, garantindo que o técnico gaste menos tempo na configuração e mais tempo na análise dos dados.
-
Alimentação Direta do Circuito: Praticidade total ao alimentar o instrumento diretamente pelo circuito medido, eliminando a busca por tomadas externas ou o uso de extensões.
-

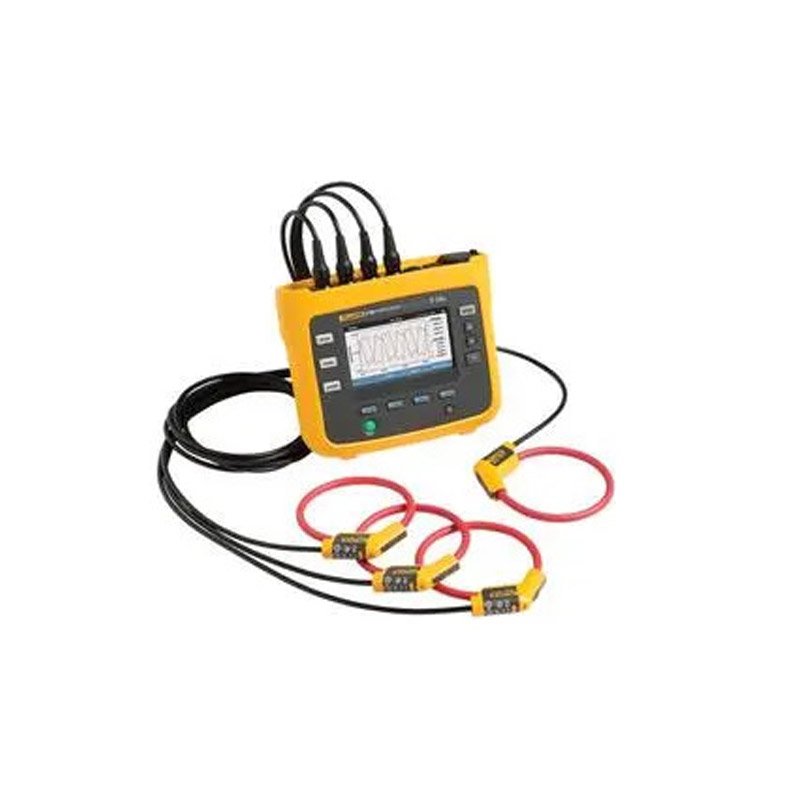

Sondas de Corrente Flexíveis: Inclui quatro sondas finas que facilitam o acesso a barramentos e cabos em painéis com espaço restrito, permitindo a medição das três fases e do neutro.
-

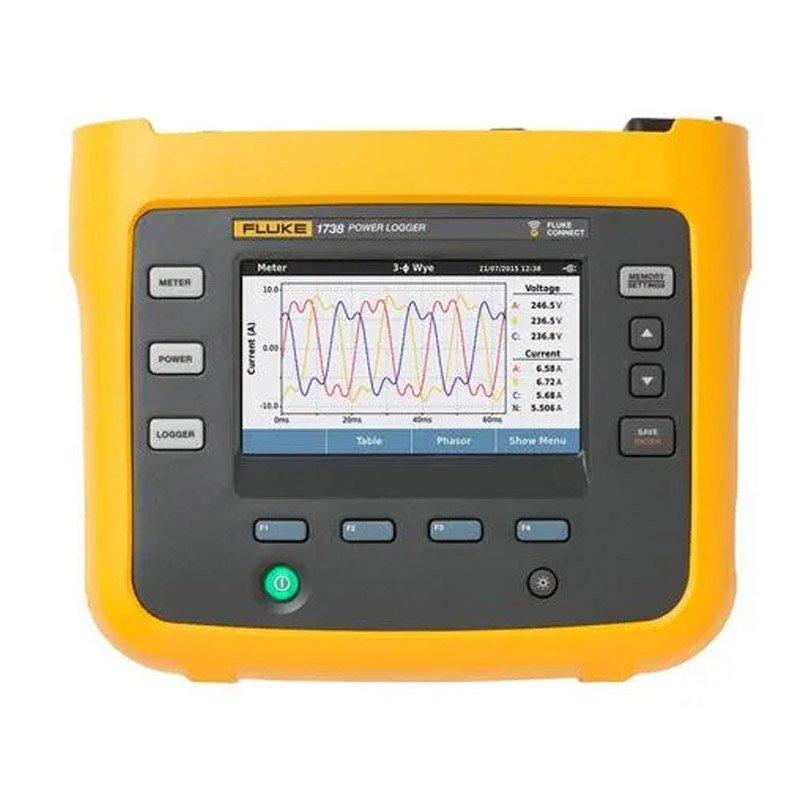

Tela Colorida Sensível ao Toque: Interface brilhante e intuitiva que permite realizar verificações de dados e análises rápidas diretamente no local da medição.
-
Verificação Inteligente de Medição: Tecnologia exclusiva que identifica e corrige digitalmente erros comuns de conexão, reduzindo a incerteza e evitando a necessidade de repetir medições.
-
Conectividade WiFi Integrada: Acesse os dados remotamente através da infraestrutura local, aumentando a segurança do operador ao manter distâncias seguras de painéis energizados.
Diferenciais de Software e Interface
A inteligência embarcada e o suporte computacional transformam grandes volumes de dados brutos em diagnósticos claros e ações preventivas imediatas.
-
Software Energy Analyze Plus: Ferramenta poderosa que automatiza a criação de relatórios detalhados e permite uma análise profunda do estado de integridade do consumo.
-
Resumo de Integridade (EN50160): Exclusivo do modelo 1738, fornece uma visão rápida e qualificada da saúde geral do sistema elétrico com base em normas internacionais.
-
Integração Fluke Connect®: Permite o compartilhamento de dados em tempo real com a equipe via smartphone, agilizando a tomada de decisões críticas sem sair do campo.
-
Registro de Longo Prazo: Memória robusta com capacidade para mais de um ano de dados, ideal para identificar problemas intermitentes e variações sazonais de carga.
Segurança e Conformidade
A série 1700 da Fluke é desenvolvida sob os mais rígidos padrões de proteção, assegurando que o diagnóstico técnico nunca comprometa a integridade do usuário.
-
Captura de Eventos e Formas de Onda: Identificação precisa de quedas, oscilações e correntes de arranque com perfis RMS de alta resolução para localizar a causa raiz de falhas.
-
Conformidade com IEEE 519: Capacidade de gerar relatórios específicos sobre distorção harmônica e correntes de carga, garantindo que a instalação opere dentro dos limites técnicos.
-

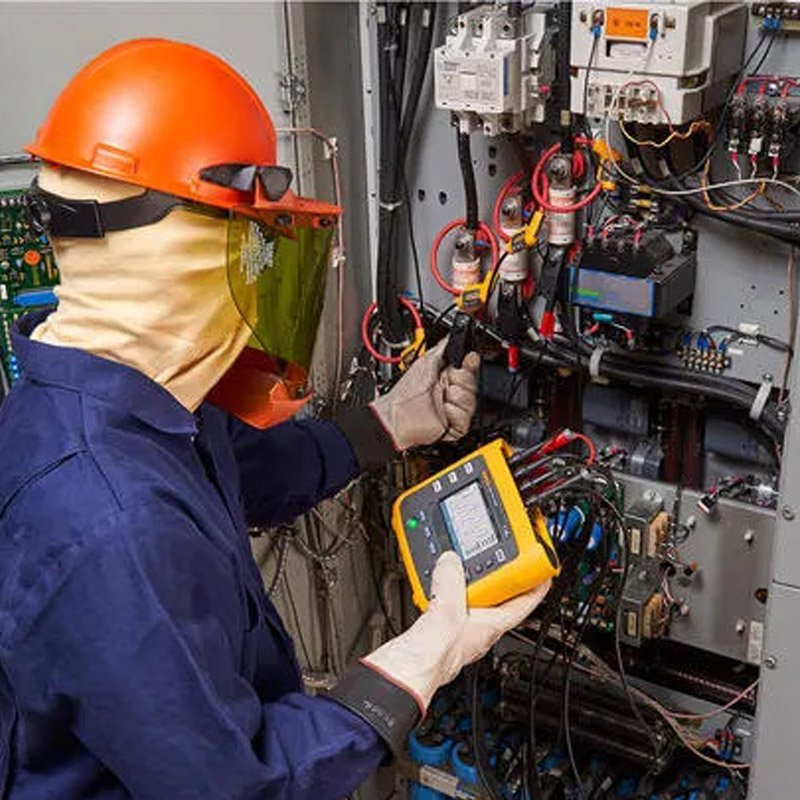

Redução de Exposição a Riscos: Graças ao acesso remoto via WiFi e App, o técnico minimiza a necessidade de trajes de proteção pesados e verificações manuais constantes em áreas de risco.
Tabela Comparativa
| Recurso Principal | Fluke 1736 | Fluke 1738 |
| Estudos de Carga e Energia | Sim | Sim |
| Registro de Qualidade de Energia | Básico | Avançado |
| Resumo de Integridade (EN50160) | Não | Sim |
| Captura de Forma de Onda de Evento | Não | Sim |
| Parâmetros de Medição (V, A, W, Hz) | +500 | +500 |
Especificações
Especificações: Registradores de Qualidade de Energia Trifásica Fluke 1736 e 1738
| Especificações | |||||
| Precisão | |||||
| Parâmetro | Alcance | Resolução | Precisão Intrínseca nas Condições de Referência (% da Leitura + % da Escala Total) | ||
| Tensão | 1.000 V | 0,1 V | ±(0,2% + 0,01%) | ||
| Corrente: Entrada direta | i17xx-flex 1500 12″ | 150 A | 0,1 A | ±(1% + 0,02%) | |
| 1500 A | 1 A | ±(1% + 0,02%) | |||
| i17xx-flex 3000 24″ | 300 A | 1 A | ±(1% + 0,03%) | ||
| 3000 A | 10 A | ±(1% + 0,03%) | |||
| i17xx-flex 6000 36″ | 600 A | 1 A | ±(1,5% + 0,03%) | ||
| 6.000A | 10 A | ±(1,5% + 0,03%) | |||
| Alicate i40s-EL | 4 A | 1 mA | ±(0,7% + 0,02%) | ||
| 40 A | 10 mA | ±(0,7% + 0,02%) | |||
| Frequência | 42,5 Hz até 69 Hz | 0,01 Hz | ±(0,1%) | ||
| Entrada auxiliar | ±10 VCC | 0,1 mV | ±(0,2% + 0,02%) | ||
| Tensão mín/máx | 1.000 V | 0,1 V | ±(1% + 0,1%) | ||
| Corrente mín./máx. | Definida por acessório | Definida por acessório | ±(5% + 0,2%) | ||
| THD na tensão | 1.000% | 0,1% | ±0,5 | ||
| THD na corrente | 1.000% | 0,1% | ±0,5 | ||
| Harmônicas de tensão da 2ª à 50ª | 1.000 V | 0,1 V | ≥ 10 V: ±5% da leitura | ||
| < 10 V: 0,5 V | |||||
| Harmônicas de corrente da 2ª à 50ª | Definida por acessório | Definida por acessório | ≥ 3% da faixa de corrente: ±5% da leitura | ||
| < 3% da faixa de corrente: ± 0,15% da faixa | |||||
| Desequilíbrio | 100% | 0,1% | ±0,2 | ||
| Incerteza Intrínseca ± (% da leitura + % da faixa)¹ | |||||
| Parâmetro | Quantidade de influência | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A/1500 A | 300 A/3000 A | 600 A/6.000 A | 4 A/40 A | ||
| Potência Ativa P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Energia Ativa Ea | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Potência Aparente S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Energia Aparente Eap | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Potência Reativa Q | 0 ≤ PF ≤ 1 | 2,5% de potência aparente medida | |||
| Energia Reativa Er | 0 ≤ PF ≤ 1 | 2,5% de potência aparente medida | |||
| Fator de Potência PF | – | ±0,025 | |||
| Fator de Potência de Deslocamento | – | ±0,025 | |||
| DBF/cosϕ | – | ±0,025 | |||
| Incerteza adicional em % da faixa¹ | VP-N > 250 V | 0,015% | 0,0225% | 0,0225% | 0,015% |
| ¹Faixa = 1.000 V x Faixa I Condições de referência:
|
|||||
| Especificações Elétricas | |
| Fonte de alimentação | |
| Faixa de tensão | 100 V a 500 V usando conector de entrada de segurança com alimentação pelo circuito medido |
| 100 V a 240 V usando o cabo de alimentação padrão (IEC 60320 C7) | |
| Consumo de energia | Máximo 50 VA (máx. 15 VA com alimentação usando entrada IEC 60320) |
| Eficiência | ≥ 68,2% (de acordo com as normas de eficiência energética) |
| Consumo máximo sem carga | < apenas 0,3 W com alimentação usando entrada IEC 60320 |
| Frequência da fonte de alimentação | 50/60 Hz ±15% |
| Bateria | Íon de lítio 3,7 V, 9,25 Wh, substituível pelo usuário |
| Duração da bateria | Quatro horas em modo de operação normal; até 5,5 horas em modo de economia de energia |
| Tempo de carga | < 6 horas |
|
Aquisição de Dados |
|
| Resolução | Amostragem síncrona de 16 bits |
| Frequência de amostragem | 10,24 kHz em 50/60 Hz, sincronizado com a frequência de alimentação |
| Frequência do sinal de entrada | 50/60 Hz (42,5 a 69 Hz) |
| Tipos de circuito | 1-φ, 1-φ IT, Fase dividida, 3-φ delta, 3-φ em estrela, 3-φ em estrela IT, 3-φ em estrela balanceado, 3-φ Aron/Blondel (delta de 2 elementos), 3-φ delta perna aberta, somente correntes (estudos de carga) |
| Armazenamento de Dados; | Memória flash interna (não substituível pelo usuário) |
| Capacidade da memória | Tipicamente, 10 sessões de registros de 8 semanas com intervalos de 1 minuto e 500 eventos¹ |
| ¹O número de sessões de registros e períodos de registros possíveis depende dos requisitos do usuário. | |
|
Intervalo Básico |
|
| Parâmetros medidos | Tensão, corrente, aux., frequência, THD V, THD A, potência, fator de potência, potência fundamental, DPF, energia |
| Intervalo de cálculo de média | Selecionada pelo usuário: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min |
| Tempo de média para valores mín/máx | Tensão, Corrente: Ciclo total RMS atualizado a cada metade de ciclo (URMS1/2 de acordo com a IEC61000-4-30 Aux, Potência: 200 ms |
|
Intervalo de demanda (modo de medição de energia) |
|
| Parâmetros medidos | Energia (Wh, varh, VAh), PF, procura máxima, custo de energia |
| Intervalo | Selecionada pelo usuário: 5 min, 10 min, 15 min, 20 min, 30 min, desligado |
|
Medições da qualidade de energia |
|
| Parâmetro medido | Tensão, frequência, desequilíbrio, harmônicos de tensão, THD V, corrente, harmônicos, THD A, TDD |
| Intervalo de cálculo de média | 10 min |
| Harmônicas individuais | 2ª à 50ª harmônica |
| Distorção harmônica total | Calculada em 50 harmônicas |
| Eventos | Tensão: quedas, elevações, interrupções, corrente: corrente de arranque |
| Registros disparados | Ciclo total RMS atualizado a cada metade de ciclo de tensão e corrente (URMS1/2 de acordo com a IEC61000-4-30) |
| Forma de onda de tensão e corrente (1738) | |
|
Conformidade com os padrões |
|
| Harmônicas | IEC 61000-4-7: Classe 1 |
| IEEE 519 (harmônicas de curta duração) | |
| Qualidade de Energia | IEC 61000-4-30 Classe S, IEC62586-1 (dispositivo PQI-S) |
| Energia | IEEE 1459 |
| Conformidade de qualidade de energia | EN50160 (para parâmetros medidos) |
| Interfaces | |
| USB-A | Transferência de arquivos via unidade flash USB, atualizações de firmware Corrente máx.: 120 mA |
| Wi-Fi | Transferência de arquivos e controle remoto via conexão direta ou infraestrutura de Wi-Fi |
| Bluetooth | Leitura de dados de medição auxiliares a partir dos módulos da série 3000 do Fluke Connect® (exige o 1738 ou opção de upgrade do 1736) |
| USB-mini | Dispositivo de download de dados para PC |
|
Entradas de tensão |
|
| Número de entradas | 4 (3 fases e neutro) |
| Tensão máxima de entrada | 1.000 Vrms, CF 1.7 |
| Impedância de entrada | 10 MΩ |
| Largura de banda (-3 dB) | 42,5 Hz – 3,5 kHz |
| Escala | 1:1 e variável |
| Categoria de medição | 1.000 V CAT III/600 V CAT IV |
|
Entradas de corrente |
|
| Número de entradas | 4, modo selecionado automaticamente para o sensor conectado |
| Tensão de entrada | Entrada do alicate: 500 mVrms/50 mVrms; CF 2.8 |
| Entrada de bobina Rogowski | 150 mVrms/15 mVrms a 50 Hz, 180 mVrms/18 mVrms a 60 Hz; CF 4; todos na faixa nominal da sonda |
| Faixa | 1 A a 150 A/10 A a 1.500 A com sonda de corrente flexível fina i17XX-flex1500 12” |
| 3 A a 300 A/30 A a 3.000 A com sonda de corrente flexível fina i17XX-flex3000 24” | |
| 6 A a 600 A/60 A a 6.000 A com sonda de corrente flexível i17XX-flex6000 36” | |
| 40 mA-4 A/0,4 A-40 A com alicate 40 A i40s-EL | |
| Largura de banda (-3 dB) | 42,5 Hz – 3,5 kHz |
| Escala | 1:1 e variável |
|
Entradas auxiliares |
|
| Número de entradas | 2 |
| Faixa de entrada | 0 a ± 10 VCC, 1 leitura/s |
| Fator de escala | Formato: mx + b (ganho e deslocamento) configurável pelo usuário |
| Unidades exibidas | Configurável pelo usuário (7 caracteres, por exemplo, °C, psi ou m/s) |
| Conexão sem fio | |
| Número de entradas | 2 |
| Módulos compatíveis | Fluke Connect® série 3000 |
| Aquisição | 1 leitura/seg |
|
Especificações ambientais |
|
| Temperatura de funcionamento | ≤ -10 °C a +50 °C (14 °F a 122 °F) |
| Temperatura de armazenamento | -20 °C a +60 °C (-4 °F a 140 °F), com bateria: -20 °C a +50 °C (-4 °F a 122 °F) |
| Umidade de funcionamento | 10 °C a 30 °C (50 °F a 86 °F) máx. 95% RH |
| 30 °C a 40 °C (86 °F a 104 °F) máx. 75% RH | |
| 40 °C a 50 °C (104 °F a 122 °F) máx. 45% RH | |
| Altitude de funcionamento | 2.000 m (até 4.000 m, com classificação 1.000 V CAT II/600 V CAT III/300 V CAT IV) |
| Altitude de armazenamento | 12.000m |
| Gabinete | IP50 de acordo com a EN60529 |
| Vibração | MIL-T-28800E, tipo 3, classe III, estilo B |
| Segurança | IEC 61010-1 |
| Entrada de Alimentação IEC: Sobretensão categoria II, grau de poluição 2 | |
| Terminais de Tensão: Sobretensão Categoria IV, Grau de Poluição 2 | |
| IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V | |
| Compatibilidade eletromagnética | EN 61326-1: CISPR 11 Industrial: Grupo 1, Classe A |
| Coreia (KCC): Equipamento de Classe A (equipamento para transmissão e comunicação industrial) | |
| EUA (FCC): 47 CFR 15 subparte B, esse produto é considerado um dispositivo isento de acordo com a cláusula 15.103 | |
| Coeficiente de temperatura | 0,1 x especificação de precisão/°C |
|
Especificações gerais |
|
| Display LCD colorido | TFT matriz ativa de 4,3 polegadas, 480 pixels x 272 pixels, painel resistivo sensível ao toque |
| Garantia | Instrumento e fonte de alimentação: Dois anos (exceto a bateria) |
| Acessórios: um ano | |
| Ciclo de calibração: dois anos | |
| Dimensões | Instrumento: 19,8 cm x 16,7 cm x 5,5 cm (7,8 pol x 6,6 pol x 2,2 pol) |
| Fonte de alimentação: 13,0 cm x 13,0 cm x 4,5 cm (5,1 pol x 5,1 pol x 1,8 pol) | |
| Instrumento com fonte de alimentação conectada: 19,8 cm x 16,7 cm x 9 cm (7,8 pol x 6,6 pol x 3,5 pol) | |
| Peso | Instrumento: 1,1 kg (2,5 lb) |
| Fonte de alimentação: 400 g (0,9 lb) | |
| Proteção contra violação | Slot para trava Kensington |
|
Especificações da sonda de corrente flexível i17xx-flex 1500 12” |
|
| Faixa de medição | 1 a 150 A CA/10 a 1.500 A CA |
| Corrente não destrutiva | 100 kA (50/60 Hz) |
| Erro intrínseco na condição de referência* | ±0,7% da leitura |
| Precisão 173x + iFlex | ±(1% de leitura + 0,02% de leitura) |
| Coeficiente de temperatura na faixa de temperatura de funcionamento | 0,05% da leitura/°C (0,09% da leitura/°F) |
| Tensão de trabalho | 1.000 V CAT III/600 V CAT IV |
| Comprimento do cabo da sonda | 305 mm (12 pol.) |
| Diâmetro do cabo da sonda | 7,5 mm (0,3 pol.) |
| Raio mínimo de dobra | 38 mm (1,5 pol.) |
| Comprimento do cabo de saída | 2 m (6,6 ft) |
| Peso | 115 g |
| Material do cabo da sonda | TPR |
| Material de acoplamento | POM + ABS/PC |
| Cabo de saída | TPR/PVC |
| Temperatura de funcionamento | -20 °C a 70 °C (-4 °F a 158 °F) A temperatura do condutor sob teste não deve ultrapassar 80 °C (176 °F) |
| Temperatura, não operacional | -40 °C a +80 °C (-40 °F a 176 °F) |
| Umidade relativa operacional | 15% a 85% sem condensação |
| Especificação IP | IEC 60529:IP50 |
| Garantia | Um ano |
*Condição de referência:
|
|
