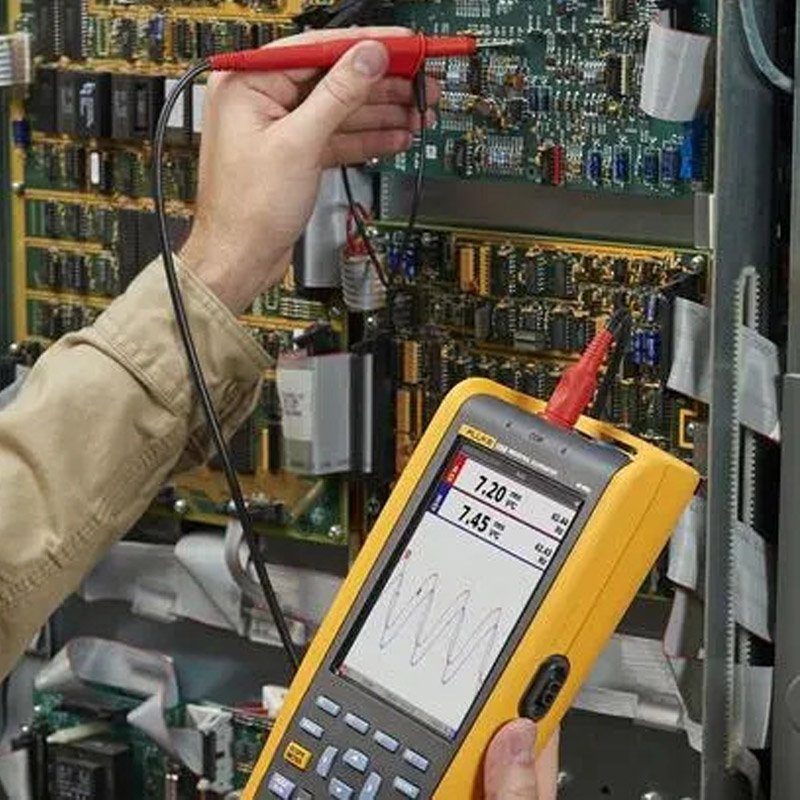

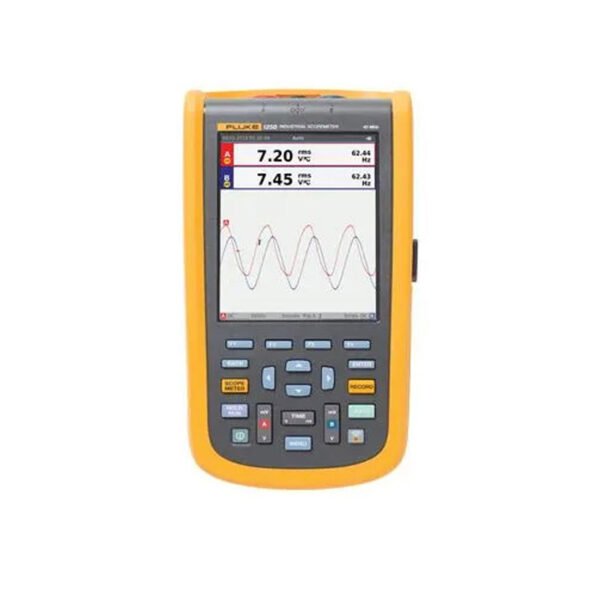

Osciloscópio Portátil Fluke 125B ScopeMeter®: Diagnóstico Industrial com Inteligência IntellaSet™
O Fluke 125B é a solução definitiva para técnicos que buscam agilidade e precisão em ambientes industriais complexos. Como o modelo mais completo da série 120B, ele integra um osciloscópio de 40 MHz, multímetro True-RMS de entrada dupla e registrador de alta velocidade em um único instrumento robusto, permitindo que falhas eletromecânicas e problemas de rede sejam resolvidos com eficiência técnica superior.
Destaques de Hardware
A construção física do Fluke 125B foi projetada para suportar as condições mais severas do campo, unindo durabilidade com uma interface de conexão simplificada.
-
Largura de Banda de 40 MHz: Ideal para capturar sinais detalhados em unidades motoras, sistemas de controle e redes de comunicação industrial.
-
Entrada Dupla Isolada: Permite medições simultâneas de tensão e corrente para cálculos precisos de potência e análise de sistemas balanceados ou cargas resistivas.
-
Design Ultrarrobusto: Classificação IP51 contra poeira e gotas, com resistência certificada a choques de 30g e vibrações de 3g, essencial para o uso em chão de fábrica.
-
Segurança CAT IV 600 V: Oferece a classificação de segurança mais alta do setor, protegendo o operador em medições próximas à fonte de alimentação.
-
Autonomia de 7 Horas: Equipado com bateria de lítio recarregável de longa duração, garantindo um dia inteiro de trabalho contínuo sem depender de tomadas.
Diferenciais de Software e Interface
A inteligência embarcada da série 120B elimina a necessidade de ajustes manuais complexos, transformando ondas invisíveis em diagnósticos numéricos imediatos.
-
Tecnologia Connect-and-View™: Reconhece padrões de sinais automaticamente e configura o trigger correto de forma instantânea, permitindo operação "mãos livres".
-
Algoritmo IntellaSet™: Analisa a forma de onda de forma inteligente e exibe as leituras numéricas mais relevantes (como Vrms e Hz para linhas de tensão) sem intervenção humana.
-
Teste de Saúde de Barramento (BusHealth): Valida a qualidade da camada física de redes industriais como Profibus, CAN-bus e RS-232, indicando o status como "Bom, Fraco ou Ruim".
-
Registrador de Eventos Intermitentes: Captura falhas esquivas em formas de onda repetitivas de até 4 KHz, permitindo marcar desvios exclusivos para análise posterior rápida.
-
Compatibilidade Fluke Connect®: Integração sem fio via adaptador Wi-Fi interno para compartilhamento de dados em tempo real e armazenamento seguro na nuvem.
Segurança e Conformidade
O Fluke 125B assegura que a manutenção preditiva e corretiva ocorra dentro dos padrões internacionais de integridade elétrica e mecânica.
-
Medições de Harmônicos até o 51º: Monitora distorções periódicas, THD e fator K para prevenir o superaquecimento de transformadores e condutores.
-
Terminais de Teste Blindados: Um único conjunto de cabos cobre medições de resistência, continuidade, diodo e capacidade, evitando o risco de erros por troca constante de pontas.
-

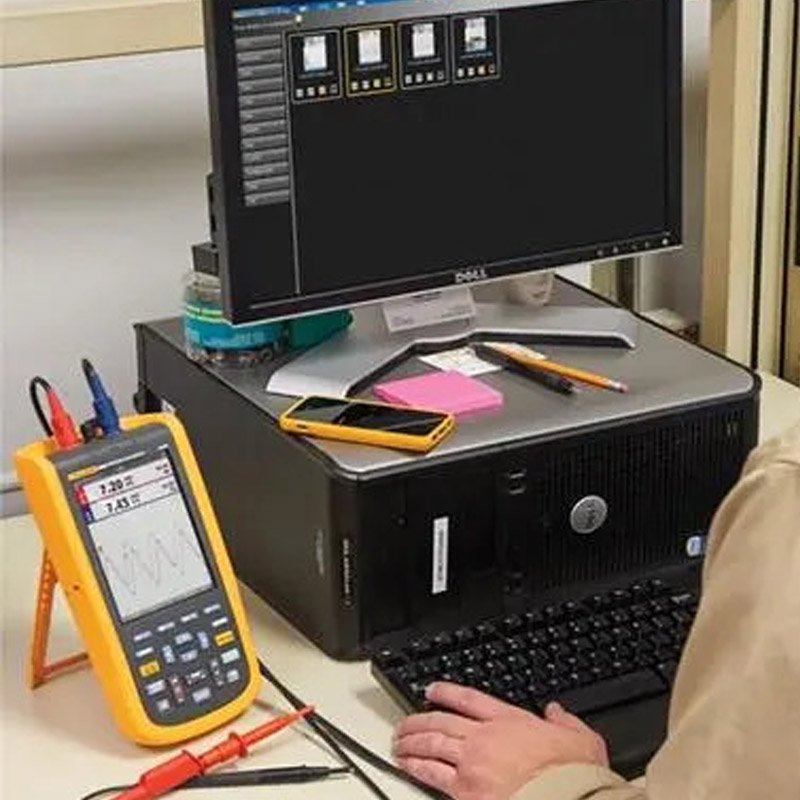

Interface Opticamente Isolada: Garante a proteção do PC ou laptop durante a transferência de dados via USB, eliminando riscos de loops de terra ou surtos.
-
Monitoramento de Potência Chave: Calcula automaticamente kW, VA, VAR e Fator de Potência (PF) para validar a eficiência de sistemas monofásicos ou trifásicos balanceados.
Tabela Comparativa de Modelos
| Recurso Técnico | Fluke 123B | Fluke 124B | Fluke 125B |
| Largura de Banda | 20 MHz | 40 MHz | 40 MHz |
| Medições de Cursor | Não | Sim | Sim |
| Energia e Harmônicos | Não | Não | Sim |
| Teste BusHealth | Não | Não | Sim |
| Alicate de Corrente i400S | Opcional | Opcional | Incluso |
Especificações
Especificações: Osciloscópios Portáteis ScopeMeter® Industrial Série 120B da Fluke
| Modo de osciloscópio | ||
| Vertical | ||
| Resposta de frequência – acoplamento CC | Sem sondas e cabos de teste (com BB120) | 123B: CC a 20 MHz (-3 dB) 124B e 125B: CC a 40 MHz (-3 dB) |
| Com cabos de teste blindados STL120-IV 1:1 | CC a 12,5 MHz (-3 dB) / CC a 20 MHz (-6 dB) | |
| Com ponta de prova VP41 10:1 | 123B: CC a 20 MHz (-3 dB) 124B e 125B: CC a 40 MHz (-3 dB) |
|
| Resposta de frequência – acoplamento AC (se rolagem desativada) | Sem sondas e cabos de teste | <10 Hz (-3 dB) |
| Com cabos de teste blindados STL120-IV 1:1 | <10 Hz (-3 dB) | |
| Com ponta de prova VP41 10:1 | <10 Hz (-3 dB) | |
| Tempo de subida, exceto sondas, cabos de teste |
123B <17,5 ns 124B e 125B <8,75 ns |
|
| Impedância de entrada | Sem sondas e cabos de teste | 1 MΩ//20 pF |
| Com BB120 | 1 MΩ//24 pF | |
| Com cabos de teste blindados STL120-IV 1:1 | 1 MΩ//230 pF | |
| Com ponta de prova VP41 10:1 | 5 MΩ//15,5 pF | |
| Sensibilidade | 5 mV a 200 V/div | |
| Limitador de largura de banda analógica | 10 kHz | |
| Modos de tela | A, -A, B, -B | |
| Tensão de entrada máx. A e B | Direto, com cabos de testes, ou com sonda VP41 | 600 Vrms Cat IV, tensão máxima de 750 Vrms. |
| Com BB120 | 600 Vrms | |
| Tensão flutuante máxima, de qualquer terminal ao terra | 600 Vrms Cat IV, 750 Vrms até 400Hz | |
| Horizontal | ||
| Modos do osciloscópio | Normal, Único, Rolagem | |
| Faixas (normal) | Amostragem equivalente | 123B: 20 ns a 500 ns/div, |
| 124B e 125B: 10 ns a 500 ns/div | ||
| Amostragem em tempo real | 1 μs a 5 s/div | |
| Simples (tempo real) | 1 μs a 5 s/div | |
| Rolagem (tempo real) | 1s a 60 s/div | |
| Taxa de amostragem (para ambos os canais simultaneamente) | Amostragem equivalente (sinais repetitivos) | Até 4 GS/s |
| Amostragem em tempo real de 1 μs a 60 s/div | 40 MS/s | |
| Trigger | ||
| Atualização da tela | Execução livre, no trigger | |
| Fonte | A, B | |
| Sensibilidade A e B | em CC a 5 MHz | 0,5 divisão ou 5 mV |
| a 40 MHz | 123B: 4 divisões | |
| 124B e 125B: 1,5 divisão | ||
| a 60 MHz | 123B: N/A | |
| 124B e 125B: 4 divisões | ||
| Inclinação | Positivo, negativo | |
| Funções avançadas do osciloscópio | ||
| Modos de tela | Normal | Capta interferências de até 25 ns e exibe forma de onda de persistência do tipo analógica |
| Atenuação | Elimina ruídos de uma forma de onda | |
| Glitch desativado | Não capta interferências entre amostras | |
| Envelope | Registra e exibe o número mínimo e máximo de formas de onda ao longo do tempo | |
| Ajuste automático (Connect-and-View™) | Ajustes contínuos totalmente automáticos de amplitude, base de tempo, níveis de trigger, intervalo de trigger e hold-off. Comutação manual pelo usuário de ajuste de amplitude, base de tempo ou nível de trigger. | |
| Medidor de entrada dupla | ||
| A precisão de todas as medições está dentro de ± (% de leitura + número de pontos) de 18 °C a 28 °C. | ||
| Adicione 0,1x (precisão específica) para cada °C abaixo de 18 °C ou acima de 28 °C. Para medições de tensão com ponta de prova 10:1, adicione a incerteza da sonda de +1%. Na tela, deverá aparecer mais de um período de forma de onda. |
| Entrada A e entrada B | ||
| Tensão de CC (VCC) | ||
| Faixas | 500 mV, 5 V, 50 V, 500 V, 750 V | |
| Precisão | ± (0,5% +5 contagens) | |
| Rejeição de modo comum (CMRR) | >100 dB @ CC, >60 dB @ 50, 60 ou 400 Hz | |
| Leitura de escala total | 5000 contagens | |
| Tensões True-RMS (V CA e V CA+CC) | ||
| Faixas | 500 mV, 5 V, 50 V, 500 V, 750 V | |
| Precisão de 5% a 100% da faixa (acoplamento CC) | CC para 60 Hz (VCA+CC) | ± (+1% +10 contagens) |
| 1 Hz a 60 Hz (VCA) | ± (+1% +10 contagens) | |
| Precisão de 5% a 100% da faixa (acoplamento CA ou CC) | 60 Hz a 20 kHz | ± (+2,5% +15 contagens) |
| Rejeição de CC (apenas VCA) | >50 dB | |
| Rejeição de modo comum (CMRR) | >100 dB em CC | |
| > 60 dB em 50, 60 ou 400 Hz | ||
| Leitura de escala total | 5000 contagens, a leitura é independente de qualquer fator de crista do sinal. | |
| Pico | ||
| Modos | Pico Máx., pico mín. ou pico a pico | |
| Faixas | 500 mV, 5 V, 50 V, 500 V, 2200 V | |
| Precisão | Precisão Pico Máx. ou Mín. | 5% da escala completa |
| Precisão de pico-a-pico | 10% da escala completa | |
| Leitura de escala total | 500 contagens | |
| Frequência (Hz) | ||
| Faixas | 123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz e 50 MHz | |
| 124B e 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz e 70 MHz | ||
| Faixa de frequência | 15 Hz (1 Hz) a 50 MHz em configuração automática contínua | |
| Precisão em 1 Hz a 1 MHz | ± (+0,5% +2 contagens) | |
| Leitura de escala total | 10.000 contagens | |
| RPM | ||
| Leitura máx. | 50,00 kRPM | |
| Precisão | ± (+0,5% +2 contagens) | |
| Duty cycle (IMPULSO) | ||
| Faixa | 2% a 98% | |
| Faixa de frequência | 15 Hz (1 Hz) a 30 MHz em configuração automática contínua | |
| Largura de impulso (IMPULSO) | ||
| Faixa de frequência | 15 Hz (1 Hz) a 30 MHz em configuração automática contínua | |
| Leitura de escala total | 1000 contagens | |
| Ampères (AMP) | ||
| Com pinça de corrente | Faixas | Mesmo que VCC, VCA, V CA+CC ou PICO |
| Fatores de escala | 0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA | |
| Precisão | Mesmo que VCC, VCA, V CA+CC ou PICO (acrescente a incerteza do alicate amperímetro) | |
| Temperatura (TEMP) com sonda de temperatura opcional | ||
| Faixa | 200 °C/div (200 °F/div) | |
| Fator de escala | 1 mV/°C e 1 mV/°F | |
| Precisão | Como VCC (agrega incerteza de ponta de prova temp.) | |
| Decibel (dB) | ||
| 0 dBV | 1 V | |
| 0 dBm (600 Ω /50 Ω) | 1 mW referenciado para 600 Ω ou 50 Ω | |
| dB em | VCC, VCA ou VCA+CC | |
| Leitura de escala total | 1000 contagens | |
| Fator de pico (CREST) | ||
| Faixa | 1 até 10 | |
| Leitura de escala total | 90 contagens | |
| Fase | ||
| Modos | A a B, B a A | |
| Faixa | 0 a 359 graus | |
| Resolução | 1 grau | |
| Potência (somente 125B) | ||
| Configurações | Três cargas equilibradas do condutor monofásico/trifásico (trifásico: apenas componente fundamental, apenas modo de configuração automática) | |
| Fator de potência (PF) | Relação entre Watts e VA – 0,00 a 1,00 | |
| Watt | Leitura de RMS multiplicação de amostras correspondentes da entrada A (volts) e entrada B (ampères) | |
| Leitura de escala total | 999 contagens | |
| VA | Vrms x Arms | |
| Leitura de escala total | 999 contagens | |
| VA reativo (var) | [S][208]=”2″[S][210]=”2″[S][212] | |
| Leitura de escala total | 999 contagens | |
| Vpwm | ||
| Finalidade | Medir sinais modulados por largura de impulso, como saídas do conversor do transmissor | |
| Princípio | As leituras mostram a tensão efetiva com base no valor médio das amostras sobre um número total de períodos da frequência fundamental | |
| Precisão | Como Vrms para sinais de onda senoidais | |
| Entrada a para comum | ||
| Ohm (Ω) | ||
| Faixas | 123B e 124B | 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ |
| 125B | 50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ | |
| Precisão | ± (0,6% + 5 contagens) 50 Ω ±(2% + 20 contagens) | |
| Leitura de escala total | 50 Ω a 5 MΩ – 5000 contagens, 30 MΩ – 3000 contagens | |
| Corrente de medição | 0,5 mA a 50 nA, diminui com o aumento dos intervalos | |
| Tensão de circuito aberto | <4 V | |
| Continuidade (Cont) | ||
| Bipe | <(30 Ω ± 5 Ω) no intervalo de 50 Ω | |
| Corrente de medição | 0,5 mA | |
| Detecção de curtos de | ≥1 ms | |
| Diodo | ||
| Tensão de medição | @0,5 mA | >2,8 V |
| em circuito aberto | <4 V | |
| Corrente de medição | 0,5 mA | |
| Polaridade | + em entrada A, – em COM | |
| Capacidade (CAP) | ||
| Faixas | 50 nF, 500 nF, 5 μF, 50 μF, 500 μF | |
| Leitura de escala total | 5000 contagens | |
| Corrente de medição | 500 nA a 0,5 mA, aumenta com o aumento dos intervalos | |
| Funções avançadas do medidor | ||
| Zeragem (Zero Set) | Define o valor efetivo para referência | |
| AutoHold (em A) | Captura e congela um resultado de medição estável. Faz um bipe quando estiver estável. A função AutoHold atua sobre a leitura do medidor principal, com limites de 1 Vpp para sinais de CA e 100 mV para sinais de CC. | |
| Ponto decimal fixo | Ativado usando teclas de atenuação. | |
| Leitura do cursor (124B e 125B) | ||
| Fontes | A, B | |
| Linha vertical simples | Leitura média, mínima e máxima | |
| Média, mínima, máxima e tempo desde o início da leitura (no modo ROLAGEM, instrumento no modo HOLD) | ||
| Mínima, máxima e tempo desde o início da leitura (no modo REGISTRADOR, instrumento no modo ESPERA) | ||
| Valores de harmônicos no modo Qualidade de energia. | ||
| Linhas verticais duplas | Pico-pico, leitura de distância de tempo e de distância de tempo recíproca | |
| Leitura média, mínima, máxima e de distância de tempo (no modo ROLAGEM; instrumento em HOLD) | ||
| Linhas horizontais duplas | Leitura máxima, mínima e pico-pico | |
| Tempo de subida ou descida | Leitura do tempo de transição, do nível 0% e do nível 100% (nivelamento manual ou automático; nivelamento automático disponível somente em modo Single Channel (canal único)) |
|
| Precisão | Igual à precisão do osciloscópio | |
| Registador | ||
| O registador capta as leituras do medidor no modo Registador do medidor ou capta continuamente amostras de forma de onda no modo Gravador de osciloscópio. As informações são armazenadas na memória interna ou no cartão SD opcional (com 125B ou 124B). | ||
| Os resultados são exibidos em formato do registrador, que traça um gráfico dos valores mínimo e máximo de medições do medidor ao longo do tempo ou conforme o monitor do registrador de forma de onda que traça todas as amostras capturadas. | ||
| Leituras apresentadas no medidor | ||
| Velocidade da medição | Máximo de 2 medições/s | |
| Tamanho do registro (mínimo, máximo, média) | Leituras de 2 M para 1 canal | |
| Intervalo de tempo registrado | 2 semanas | |
| Número máximo de eventos | =“1024” | |
| Registro de forma de onda | ||
| Velocidade de amostragem máxima | 400 amostras/s K | |
| Tamanho da memória interna | Tempo registrado de 400 M amostras | |
| Alcance da memória interna | 15 minutos em 500 μs/div 11 horas em 20 ms/div |
|
| Tamanho do registro do cartão SD | Amostras de 1,5 G | |
| Tempo registrado do alcance no cartão SD | 11 horas a 500 μs/div 14 dias em 20 ms/div |
|
| Número máximo de eventos | =“64” | |
| Qualidade de energia (somente 125B) | ||
| Leituras | Watt, VA, VAR, PF, DPF, Hz | |
| Watt, VA, faixas VAR (automáticas) | 250 W a 250 MW, 625 MW, 1,56 GW | |
| Quando selecionado: total (%r) | ±(2% + 6 contagens) | |
| Quando selecionado: fundamental (%f) | ±(4% + 4 contagens) | |
| DPF | 0,00 a 1,00 | |
| PF | 0,00 a 1,00, ± 0,04 | |
| Faixa de frequência | 10,0 Hz a 15,0 kHz 40,0 Hz a 70,0 Hz |
|
| Número de harmônicos | CC para 51 | |
| Leituras/leituras do cursor (fundamental de 40 Hz a 70 Hz) |
Vrms / Arms /Watt | Cada harmônico da fundamental pode ser selecionado para leituras individuais |
| Inclui frequência de fundamental, ângulo de fase e fator K (em amp e Watt) | ||
| Testador de BusHealth (Fluke 125B somente) | ||
| Tipo | Subtipo | Protocolo |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | EIA-422 |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 tipo 1, 31,25 kBit |
| Profibus | DP | EIA-485 |
| PA | 61158 tipo 1 | |
| Diversos | ||
| Visor | Tipo | Matriz ativa TFT colorida de 5,7 polegadas |
| Resolução | 640 x 480 pixels | |
| Exibição da forma de onda | Vertical | 10 div de 40 pixels |
| Horizontal | 12 div de 40 pixels | |
| Alimentação | Externo | Via adaptador de energia BC430 |
| Tensão de entrada | 10 VCC a 21 VCC | |
| Consumo de energia | 5 W típico | |
| Conector de entrada | Ficha de 5 mm | |
| Interna | Pela bateria BP290 | |
| Alimentação por bateria | Íon de lítio recarregável de 10,8 V | |
| Tempo de operação | 7 horas com 50% de brilho de luz de fundo | |
| Tempo de carga | 4 horas com ferramenta de teste desligada, 7 horas com ferramenta de teste ligada | |
| Temperatura ambiente permitida | 0 a 40 °C (32 a 104 °F) durante o carregamento | |
| Memória | A memória interna pode armazenar até 20 conjuntos de dados (forma de onda e configuração da tela) | Entrada para cartão micro SD com cartão SD opcional (tamanho máximo de 32 GB) |
| Mecânica | Tamanho | 259 x 132 x 55 mm (10,2 x 5,2 x 2,15 pol) |
| Peso | 1,4 kg (3,2 lb.), incluindo bateria | |
| Interface | Isoladas oticamente | Cópias de tela de transferência (bitmap), configurações e dados |
| USB para PC/laptop | Cabo/adaptador USB isolado oticamente OC4USB (opcional), com o software FlukeView® para Windows®. | |
| Adaptador Wi-Fi opcional | Transferência rápida das cópias da tela (bitmaps), configurações e dados para o PC/laptop, tablet, smartphone etc. Um porta USB é fornecida para conectar o dongle WiFi. Não utilize a porta USB com um cabo por motivos de segurança. | |
| Ambiental | ||
| Ambiental | MIL-PRF-28800F, Classe 2 | |
| Temperatura | Operação com bateria | 0 a 40 °C (32 a 104 °F) |
| Operação do adaptador de alimentação | 0 a 50 °C (32 a 122 °F) | |
| Armazenamento | -20 a 60 °C (-4 a 140 °F) | |
| Umidade (operacional) | em 0 a 10 °C (32 a 50 °F) | Sem condensação |
| em 10 a 30 °C (50 a 86 °F) | 95% | |
| em 30 a 40 °C (86 a 104 °F) | 75% | |
| em 40 a 50 °C (104 a 122 °F) | 45% | |
| Armazenamento | em -20 a 60 °C (-4 a 140 °F) | Sem condensação |
| Altitude | Operação a 3 km (10.000 pés) | CAT III 600 V |
| Operação a 2 km (6.600 pés) | CAT IV 600 V | |
| Armazenamento | 12 km (40.000 pés) | |
| Compatibilidade eletromagnética EMC | Internacional | IEC 61326-1: Industrial, CISPR 11: Grupo 1, Classe A |
| Coreia (KCC) | Equipamento de Classe A (Equipamento para transmissão e comunicação industrial) | |
| EUA (FCC) | 47 CFR 15 subparte B, esse produto é considerado um dispositivo isento de acordo com a cláusula 15.103. | |
| Rádio sem fio com adaptador | Faixa de frequência | 2412 MHz a 2462 MHz |
| Potência de saída | <100 mW | |
| Proteção do gabinete | IP51, ref.: EN/IEC60529 | |
| Segurança | Geral | IEC 61010-1: Grau de poluição 2 |
| Medição | IEC 61010-2-033: CAT IV 600 V/CAT III 750 V | |
| Entradas A e B da tensão de entrada máxima | Direto na entrada ou com cabos | 600 Vrms CAT IV para redução |
| Com Adaptador BB120 Banana para BNC | 600 Vrms para redução | |
| Tensão flutuante máxima, de qualquer terminal ao terra | 600 Vrms Cat IV, 750 Vrms até 400 Hz | |
Solicitar Orçamento
Avaliações
Não há avaliações ainda.
