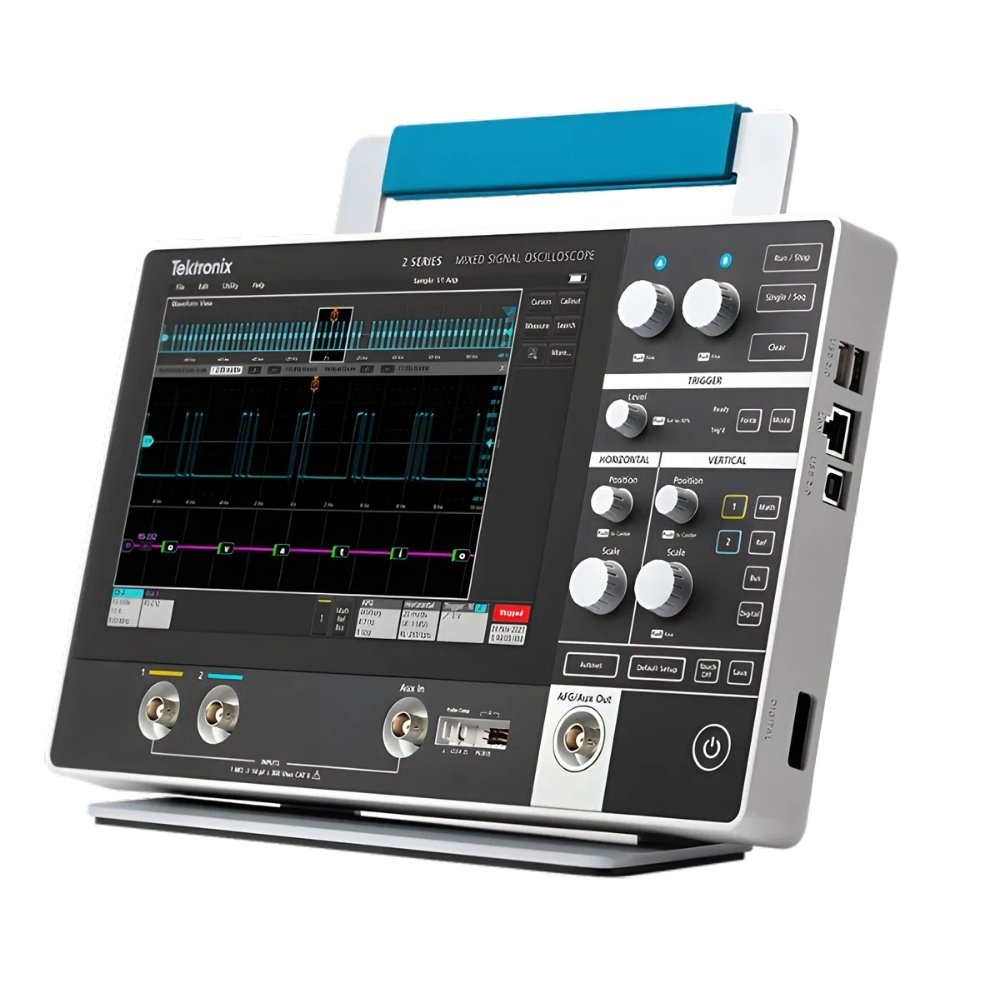

Osciloscópio Portátil 2 Series MSO: Potência de Bancada na Sua Mão

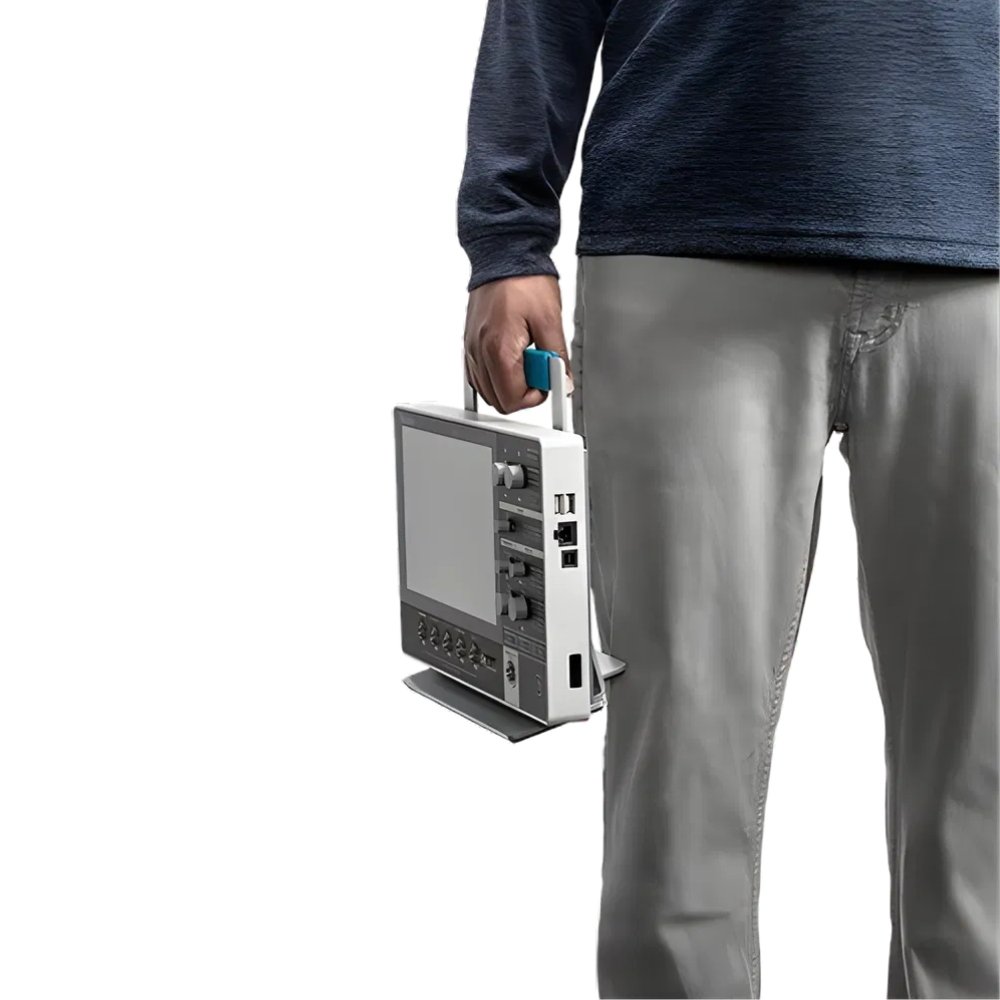

Para quem busca a conveniência de um osciloscópio portátil sem abrir mão do desempenho, o 2 Series MSO é incomparável. Ele é pequeno o suficiente para caber na bolsa de um laptop, mas oferece especificações robustas:

• Larguras de Banda: Até 500 MHz.

• Taxa de Amostragem Máxima: 2.5 GS/s.

• Canais: Opções de 2 ou 4 canais analógicos.

• Conectividade: Portas I/O frontais e laterais de fácil acesso.

• Versatilidade: Bateria destacável opcional para uso em bancada ou em campo.

Interface e Controles de Tela Sensível ao Toque Simplificados

O 2 Series MSO apresenta a mesma interface de tela sensível ao toque premiada e o painel de controle simplificado esperados nos osciloscópios Tektronix mais avançados:

• Painel Frontal Simplificado: Apenas os controles mais críticos estão presentes.

• Indicadores Visuais (LEDs):

  • Anéis de LED coloridos nos knobs (botões giratórios) indicam a fonte ativa ou o parâmetro a ser ajustado.

  • LEDs coloridos sob os botões indicam o status operacional.

Análise e Debug Abrangentes em um Único Instrumento

Com diversas opções integradas, o 2 Series MSO está equipado para todas as suas necessidades de debug em um só instrumento:

• Canais MSO (Misto): 16 canais MSO (Sinal Misto) integrados para teste de circuitos digitais (Opção 2-MSO).

• Análise de Resposta em Frequência (Bode Plot): Recurso embutido para analisar a resposta de frequência de um sistema (Opção 2-SOURCE).

• Geração de Sinais: Gerador de Função Arbitrária (AFG) de 50 MHz e Gerador de Padrão de 4 bits para simular o circuito em teste (Opção 2-SOURCE).

• Compatibilidade: Suporte a uma ampla variedade de pontas de prova (probes) para capturar diversos sinais.

Análise Completa para Insights Rápidos

Um conjunto completo de ferramentas de análise oferece acesso imediato à configuração do instrumento ou tarefas de gerenciamento de forma de onda com um único toque:

• Cursores: Cursores de forma de onda e de tela com localização de leitura selecionável pelo usuário.

• Medições Automatizadas: Ilimitadas.

• Matemática de Forma de Onda: Funções básicas e avançadas, incluindo edição de equação arbitrária.

• Análise de Espectro: FFT (Transformada Rápida de Fourier) para análise espectral.

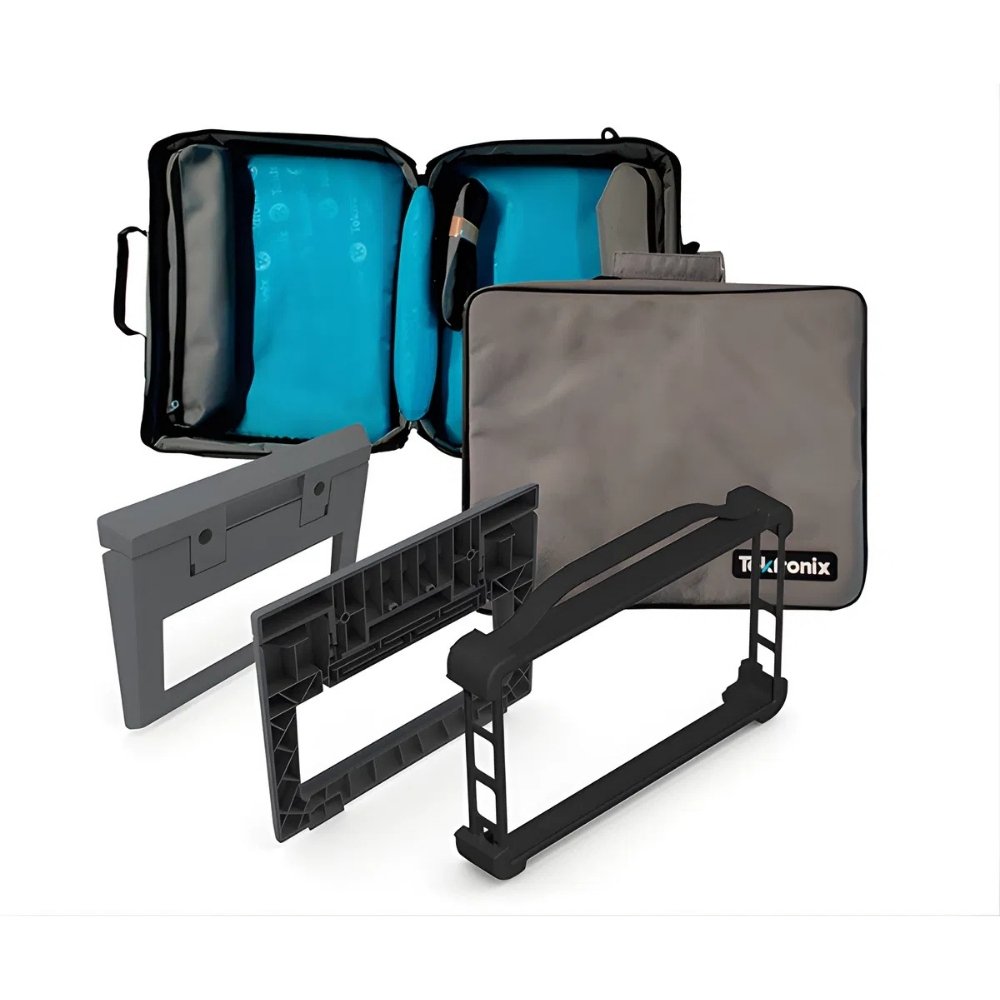

Acessórios Opcionais Adicionam Versatilidade

• Bateria de Duas Slots: Suporta até oito horas de autonomia e pode ser trocada em campo (hot-swapped).

• Kit de Montagem em Rack: Conecta-se facilmente ao suporte VESA e permite acesso a todas as portas.

• Capa Protetora Opcional: Protege contra quedas de até 1 metro (40 polegadas), inclui kickstand (suporte) e bolsa de transporte.

• Compatibilidade VESA: Compatível com diversos acessórios VESA disponíveis no mercado (carrinho, suporte de mesa, etc.).

Software para Análise, Compartilhamento e Colaboração

Capture dados fora do laboratório, da sala de aula ou de qualquer local e colabore facilmente com colegas, seja na bancada ao lado ou em outro fuso horário:

• Servidor VNC Integrado: Controle o instrumento a partir de dispositivos como PC, tablet ou telefone.

• Armazenamento em Nuvem TekDrive: Facilita o registro de dados e a colaboração.

• Software de Análise TekScope™: Analise dados dentro ou fora do osciloscópio no seu PC, com a mesma interface do instrumento.

• Software Kickstart: Permite controle de múltiplos instrumentos, coleta e análise de dados.

Pacote Educacional 2 Series MSO (MSO2x-EDU)

Economize até 49% com o Pacote Educacional, que inclui softwares para análise de comunicação serial, gerador de função arbitrária, gerador de padrão digital, FRA (Bode Plot) e nosso Plano de Proteção Total de 5 Anos.

Recursos Ideais para Laboratórios de Ensino:

• Padrão Industrial: Equipar os alunos com a mesma interface de osciloscópio usada na indústria.

• Ensino de Comunicação Serial: Análise integrada de UART, I2C, CANbus, entre outros.

• Simulação de Circuitos: Utilize o AFG de 50 MHz e o gerador de padrão de 4 bits, com Análise de Resposta em Frequência (FRA) completa.

• Análise de Sinais Mistos: Através de 16 canais digitais e pontas de prova.

• Benefícios para Instrutores: Proteção Total Tektronix de 5 Anos e recursos como bloqueio de autoset/cursor e suporte a ensino remoto.

A Melhor Experiência de Usuário (UX) em Constante Evolução

Obtenha resultados mais rapidamente com a interface TekScope® UI, presente nas Séries 2, 4, 5, 6 e 7 de osciloscópios. Seu layout intuitivo, focado no toque, oferece aos engenheiros acesso rápido a:

• Medições automatizadas poderosas.

• Visualizações líderes do setor.

• Análise abrangente de formas de onda.

Expanda ainda mais sua análise com opções de software, incluindo decodificação e análise de protocolo, geração de sinal analógico e digital, e muito mais.

Com lançamentos de firmware repletos de novos recursos avançados e desempenho aprimorado, seu osciloscópio evolui para mantê-lo à frente. Confira as novidades:

• Opção 2-SOURCE Otimizada: A análise de resposta em frequência agora é 30% mais rápida, com gráficos a partir de 0.1Hz, entre outras melhorias.
