O Que Há de Novo na Série 4 B MSO

A evolução da análise de sinais chegou. A Série 4 B oferece mais velocidade e visibilidade para seus projetos mais complexos.

• Processador Mais Rápido:

  • Interface de Usuário (UI) 2x mais responsiva.

  • Transferência de dados 1,5x mais veloz.

  • Análise e decodificação serial aceleradas.

• Visualização Superior: Nova tela com maior contraste e ângulo de visão aprimorado.

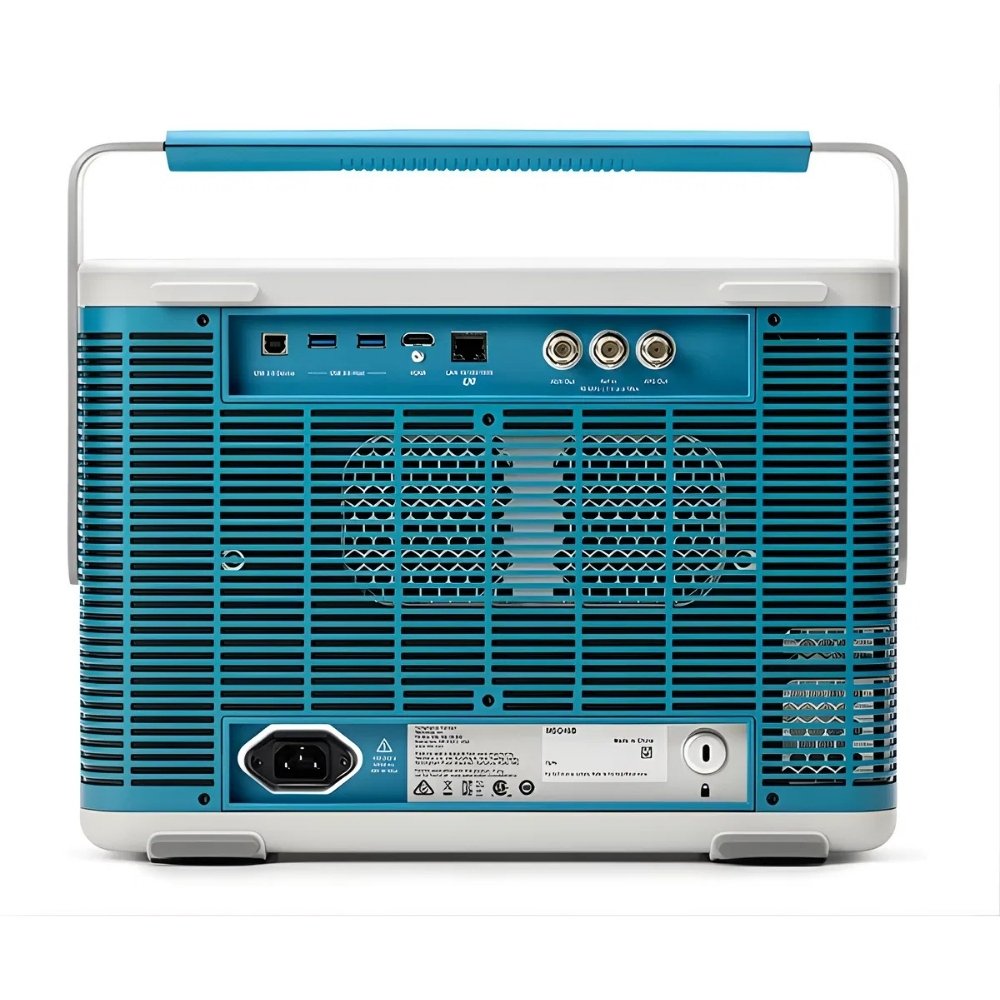

• Conectividade: Duas novas portas host USB 3.1.

• Acesso Remoto Ágil: eScope rápido baseado em navegador e suporte à interface de alta velocidade TekHSI para transferências de dados extremas.

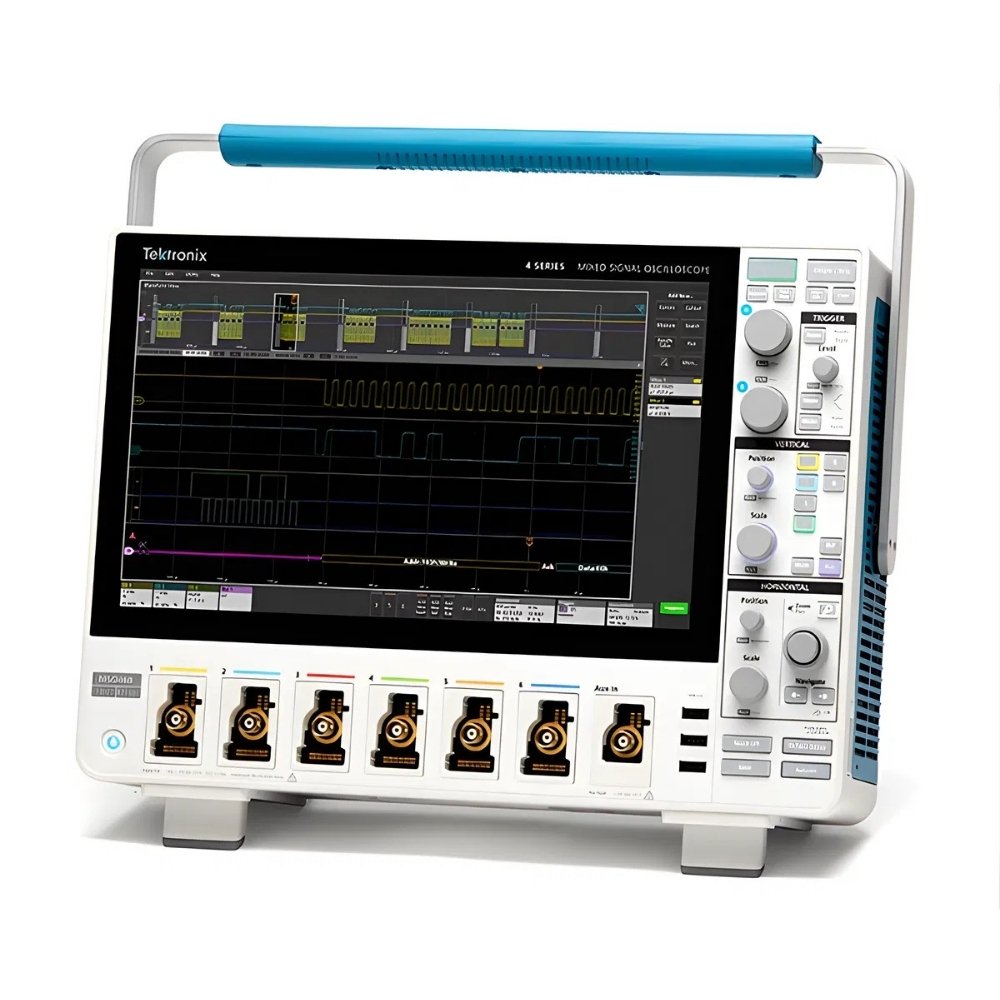

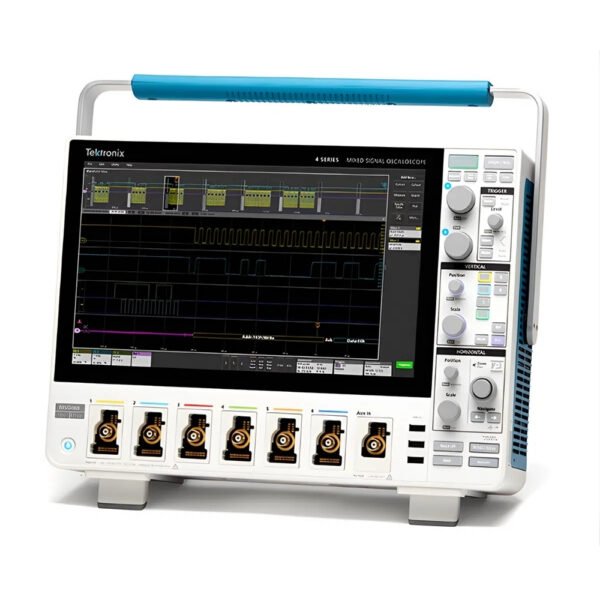

Tela HD Ampla e Interface Premiada

Combinando a mesma tecnologia de interface "made-for-touch" da premiada Série 5 em um formato compacto, o MSO Série 4 B redefine o que se espera de um osciloscópio.

• Imersão Visual: Tela HD de 13,3 polegadas de alto contraste.

• Otimização de Espaço: Profundidade de apenas 6,1 polegadas (15,5 cm), preservando espaço valioso na sua bancada.

Medições Precisas e até 6 Canais Super Flexíveis

Obtenha detalhes finos de sinal e precisão absoluta em todos os canais.

• Resolução Vertical: 12 bits (chegando a 16 bits no modo de alta resolução).

• Taxa de Amostragem: 6,25 GS/s em todos os canais analógicos e digitais.

• Memória: Comprimento de registro de até 62,5 Mpoints.

• Flexibilidade Total: Qualquer canal pode exibir uma forma de onda, espectro de RF ou ambos.

• Expansão Digital: Transforme qualquer entrada em oito canais digitais conectando uma sonda lógica.

Poder de Análise Excepcional

Descubra a capacidade que a Série 4 B traz para o seu laboratório:

• Ampla gama de sondas inteligentes TekVPI.

• Análise de espectro multicanal.

• Até 48 entradas lógicas digitais.

• Mais de 25 protocolos seriais disponíveis.

• Gerador de funções/arbitrário integrado.

• Medições de fonte de alimentação AC/DC.

• Teste automatizado de pulso duplo.

• Análise de energia trifásica.

• Atualizável em Campo: Adquira as ferramentas que precisa agora ou adicione-as depois, sem precisar enviar o instrumento para a fábrica.

A Melhor UX da Categoria — Em Constante Evolução

Obtenha resultados mais rápidos com a interface TekScope®, presente nos osciloscópios das Séries 2, 4, 5, 6 e 7. Seu layout intuitivo, focado no toque, oferece aos engenheiros acesso rápido a medições automatizadas poderosas, visualizações líderes do setor e análise abrangente de formas de onda.

Expanda ainda mais sua análise com pacotes de software opcionais, incluindo análise avançada de jitter, decodificação serial, padrões de comunicação e memória, análise de potência e medições de trilhos de energia (power rail).

Seu osciloscópio evolui com você através de atualizações de firmware repletas de novos recursos:

• Análise de Potência Avançada (opc. PWR): Resposta de frequência otimizada para execução 30% mais rápida, gráficos começando em 0,1Hz e muito mais.

• Wide Bandgap (opc. WGB-DPT): Todas as medições agora possuem um gráfico de tendência temporal exportável para CSV.

• Medição RDSon Dinâmica: No WBG-DPT, anota automaticamente a região da forma de onda com análises e resultados.

Colabore, Analise e Automatize — De Qualquer Lugar

Garanta resultados rápidos e repetíveis acessando seus dados de onde estiver, com ferramentas poderosas de colaboração e automação.

1. TekScope PC: Leve a experiência UX do TekScope para o seu computador. Analise formas de onda, decodifique barramentos seriais e acesse osciloscópios remotamente. Faça o upgrade para análises de múltiplos osciloscópios, jitter e medições de potência.

2. TekDrive: Armazene e compartilhe formas de onda diretamente do seu osciloscópio. Experimente a visualização interativa baseada em navegador e automação contínua com suporte total à API.

3. e*Scope: Controle seu osciloscópio através de qualquer rede LAN com o eScope integrado ou via Área de Trabalho Remota do Windows.
