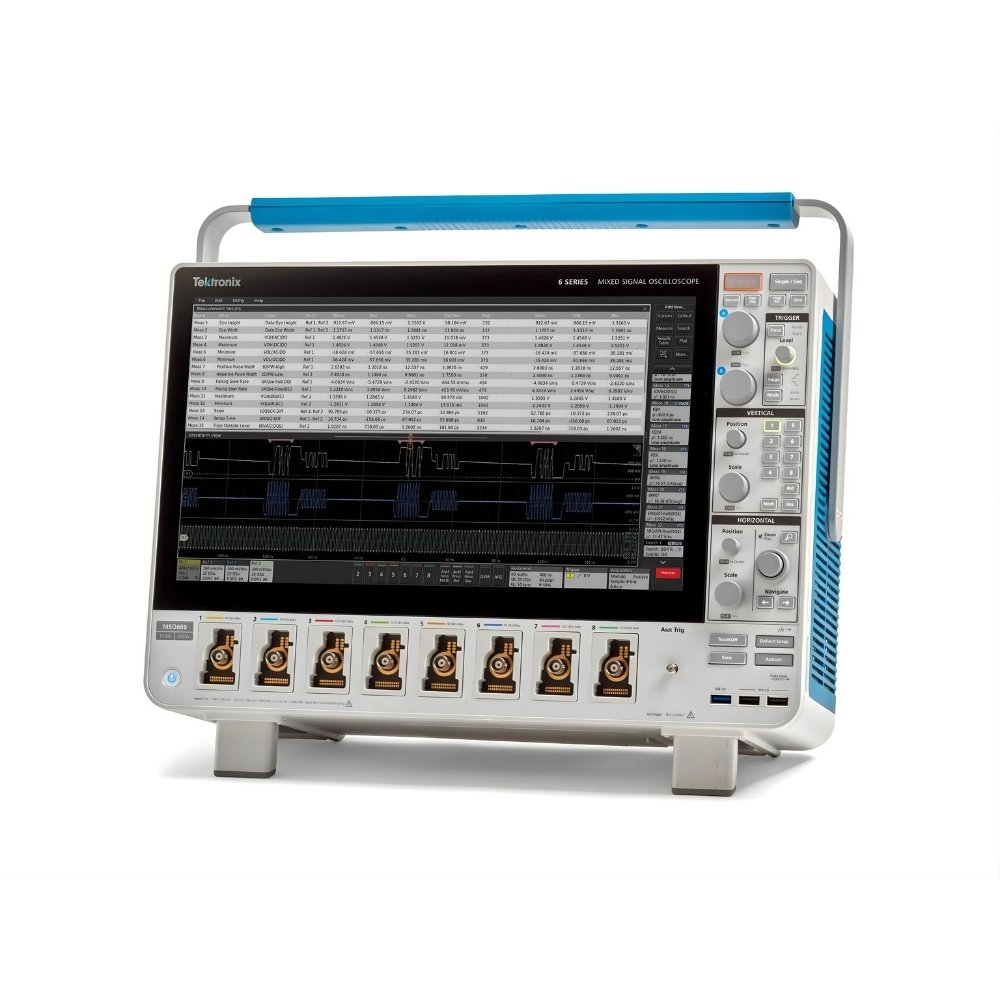

Osciloscópio de Sinais Mistos MSO Série 6 B

Osciloscópio de Sinais Mistos MSO Série 6 B

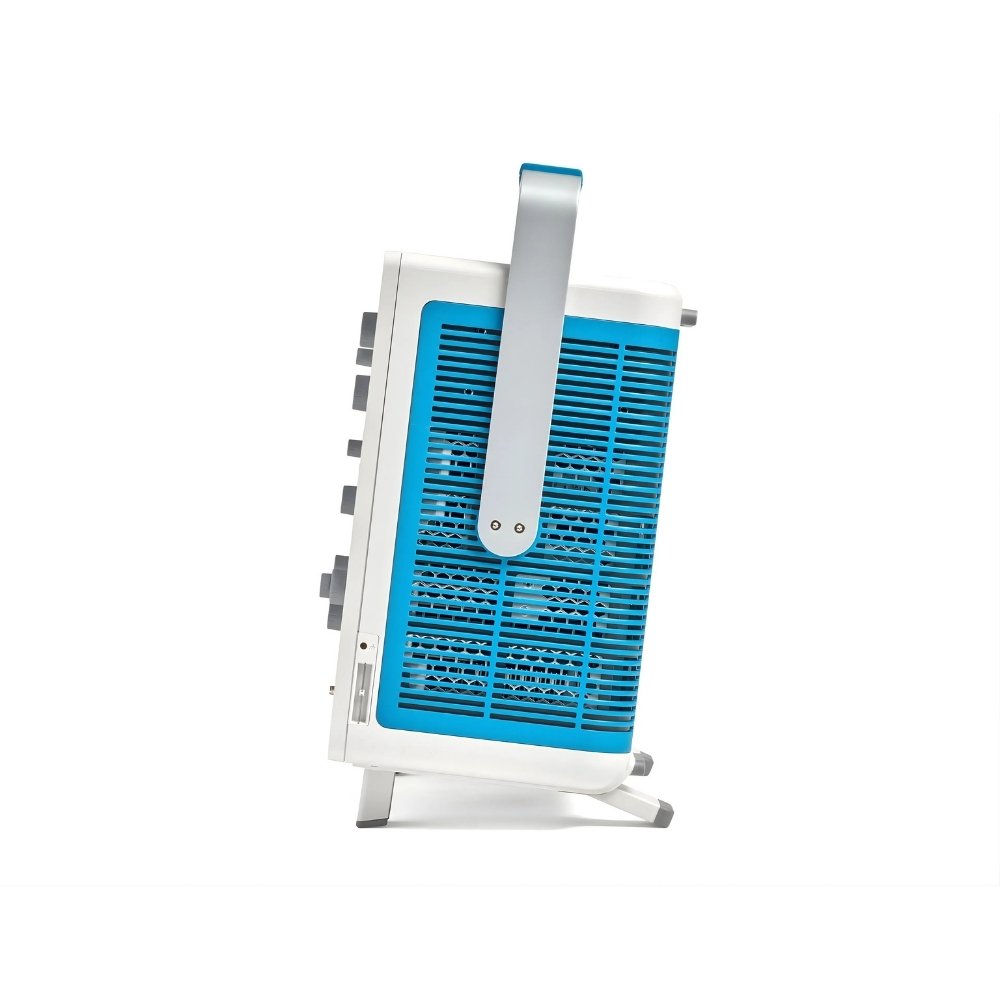

Osciloscópio de Sinais Mistos MSO Série 6 B - Imagem 2

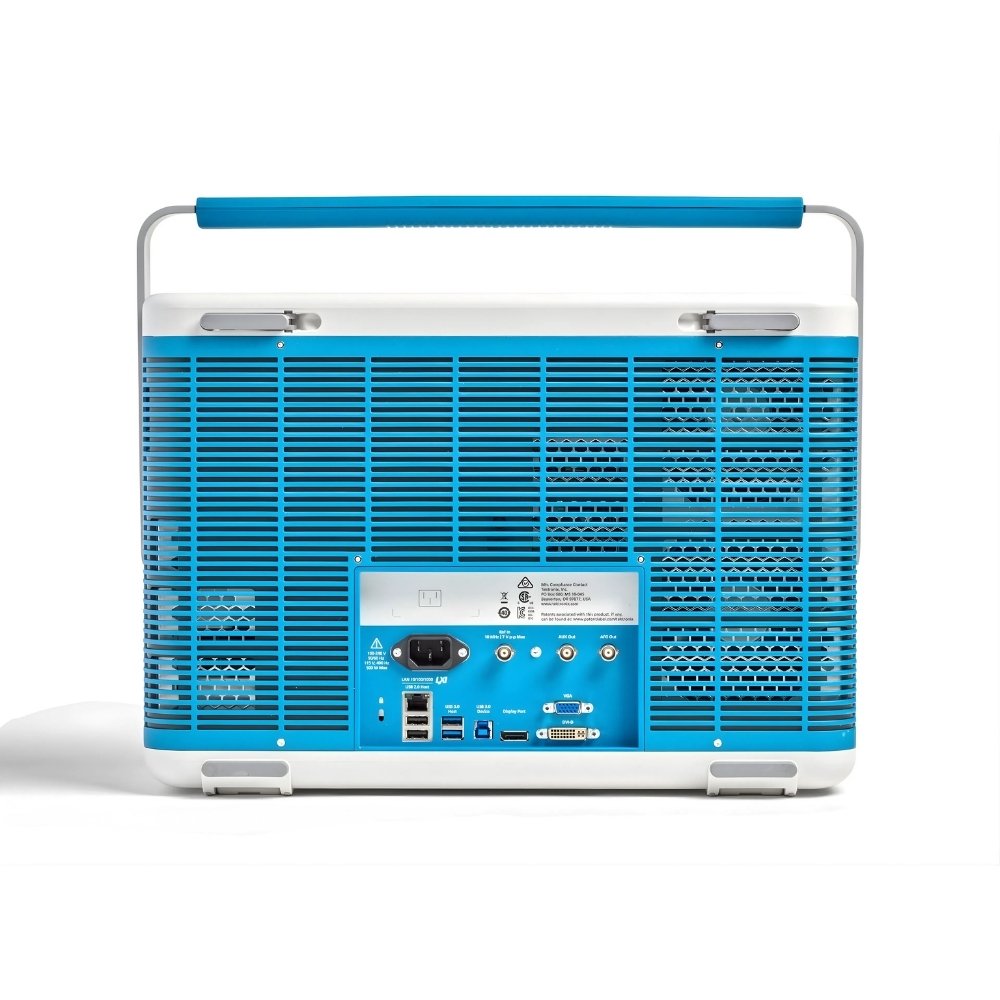

Osciloscópio de Sinais Mistos MSO Série 6 B - Imagem 3

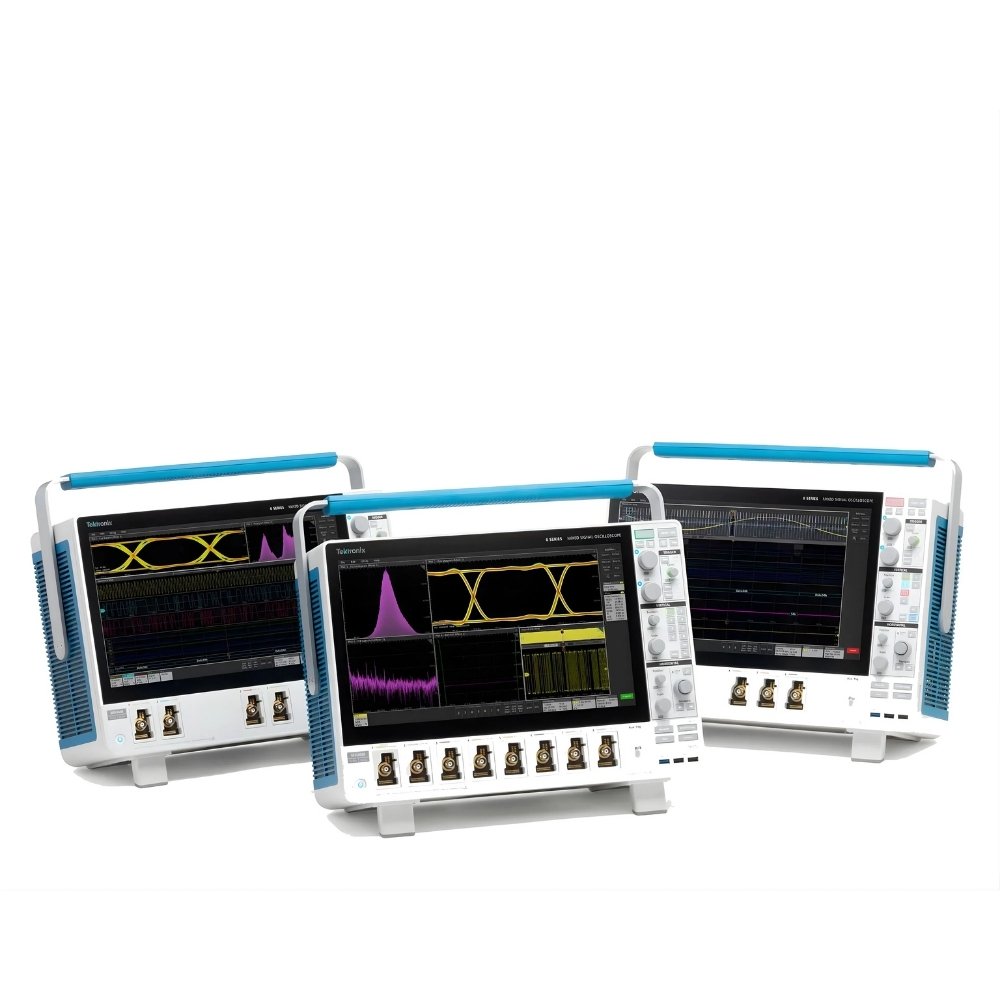

Osciloscópio de Sinais Mistos MSO Série 6 B - Imagem 4

Osciloscópio de Sinais Mistos MSO Série 6 B

SOLICITAR MAIS INFORMAÇÕES

Solicitar Orçamento

    Mínimo Ruído. Máximo Detalhe.

    Visualize detalhes do sinal que eram imperceptíveis antes.

    Eleve o padrão das suas medições com uma clareza sem precedentes:

    • Ruído de entrada ultrabaixo: Possibilitado pelos novos ASICs de front-end TEK061.

    • Alta Resolução: 12 bits a 5 GHz e até 16 bits a 200 MHz.

    • Precisão Extrema: < 55 µV de ruído a 1 mV/div e 1 GHz.

    • Performance em Alta Frequência: < 1,25 mV de ruído a 50 mV/div e 10 GHz.

    Análise de Espectro Multicanal Sincronizada

    Desbloqueie novos potenciais com 4, 6 ou 8 canais de análise de espectro, utilizando conversores digitais descendentes (DDCs) em hardware operando em paralelo com o processamento de sinal no domínio do tempo.

    • Qualquer canal analógico pode ser visualizado como forma de onda, espectro ou ambos.

    • Plote e acione (trigger) baseando-se em mudanças na frequência de RF ou magnitude.

    • Espectros e formas de onda no domínio do tempo são sincronizados para correlacionar eventos de RF e temporais.

    • Controles de espectro (como frequência central e RBW) são totalmente independentes dos controles do domínio do tempo.

    A Melhor UX da Categoria: Em Constante Evolução

    Obtenha resultados mais rápidos com a interface TekScope®, presente nos osciloscópios das Séries 2, 4, 5, 6 e 7. Seu layout intuitivo, touch-first, oferece aos engenheiros acesso rápido a medições automatizadas poderosas, visualizações líderes do setor e análise abrangente de formas de onda.

    Expanda ainda mais sua análise com pacotes de software opcionais, incluindo análise avançada de jitter, decodificação serial, conformidade com padrões de comunicação e memória, análise de potência e medições de trilhos de energia (power rail).

    Novidades de Outubro de 2025

    Com atualizações de firmware repletas de recursos avançados, seu osciloscópio evolui para mantê-lo à frente. Confira os destaques:

    • NOVO! Modelagem de Integridade de Sinal (opc. SIM): Software que permite de-embedding/embedding para sinais de alta velocidade.

    • Segurança Aprimorada: Atualização para Win10 LTSC 2021 com a opção 6-WIN ou SUP6B-WIN.

    • Análise Avançada de Jitter (opc. DJA): Agora inclui histogramas de jitter composto e análise de jitter de período.

    • Análise de Potência Avançada (opc. PWR): Análise de resposta em frequência otimizada para execução 30% mais rápida, gráficos iniciando em 0,1 Hz e muito mais.

    • Wide Bandgap (opc. WGB-DPT): Todas as medições agora possuem um gráfico de tendência temporal exportável para CSV.

    A Fidelidade Começa na Ponta de Prova

    Com 4, 6 ou 8 entradas FlexChannel®, você pode explorar seus circuitos com as pontas de prova de 1 GHz inclusas. Conecte pontas ativas single-ended de alta performance, pontas diferenciais ou faça ambos simultaneamente com as pontas TriMode. Conecte uma ponta lógica TLP058 e obtenha 8 canais digitais em qualquer entrada FlexChannel para expandir a visibilidade do seu sistema.

    • Terminações de entrada integradas de 1 MΩ e 50 Ω.

    • Ponta de prova passiva de baixa carga de 1 GHz inclusa para cada entrada.

    • Interface de ponta de prova TekVPI com 10W de potência por canal (ideal para pontas diferenciais, de corrente, trilho de energia e isoladas opticamente).

    • Pontas TriMode Série TDP7700 (4, 6, 8 e 10 GHz) — perfeitas para medir comunicações de alta velocidade.

    Colabore, Analise e Automatize — Em Qualquer Lugar

    Garanta resultados rápidos e repetíveis, acessando seus dados de onde estiver com ferramentas poderosas de colaboração e automação.

    • TekScope PC: Leve a mesma UX do TekScope para o seu PC. Analise formas de onda, decodifique barramentos seriais e acesse osciloscópios remotamente.

    • TekDrive: Armazene e compartilhe formas de onda diretamente do seu osciloscópio. Experimente visualização interativa baseada em navegador e automação perfeita via API completa.

    • eScope: Controle seu osciloscópio via LAN com o eScope integrado ou Área de Trabalho Remota do Windows.

    • Software KickStart PC: Simplifica a captura e registro de dados para toda a sua bancada, incluindo osciloscópios, geradores de função, fontes de alimentação, SMUs e mais.

    Visão Geral das Especificações

    Canais de Entrada 4, 6 ou 8 entradas FlexChannel. Cada FlexChannel fornece 1 entrada de sinal analógico ou 8 entradas lógicas digitais (com a ponta TLP058¹).

    Largura de Banda¹ 1; 2,5; 4; 6; 8; 10 GHz

    Taxa de Amostragem

    • 50 GS/s em 2 canais analógicos

    • 25 GS/s em 4 canais analógicos

    • 12,5 GS/s em > 4 canais analógicos

    Comprimento de Registro (Memória)¹

    • Até 1 Gpontos em 4 canais

    • Até 500 Mpontos em > 4 canais

    Gerador de Sinais¹ 13 tipos de formas de onda padrão, mais arbitrária.

    Voltímetro Digital² 4 dígitos

    Contador de Frequência de Trigger² 8 dígitos

    Display 15,6 polegadas (385 mm) TFT colorido HD (1920 x 1080). Tela sensível ao toque capacitiva (multi-touch).

    1 - Opcional e atualizável 2 - Gratuito com o registro do produto

    Conteúdo da Embalagem

    • Uma ponta de prova passiva TPP1000 de 1 GHz (baixa capacitância) para cada canal, com acessórios.

    • Capa frontal com bolsa para acessórios.

    • Cabo de alimentação.

    • Manual de Instalação impresso (cobre segurança e operação básica).

    • Ajuda online abrangente integrada ao sistema.

    • Certificado de rastreabilidade.

    • Garantia de 1 ano para o instrumento e pontas de prova inclusas.

    Aplicações

    Design e Depuração de Sistemas Embarcados

    Depure e aperfeiçoe seus projetos com decodificadores de barramento serial e análise de potência. Economize tempo precioso e elimine erros comuns causados pela decodificação manual ou análises offline.

    Destaques:

    • Decodificação Versátil: Mais de 30 opções de decodificação de barramento serial e triggering.

    • Busca Inteligente: Pesquise pacotes de barramento serial para uma depuração eficiente em nível de sistema.

    • Análise de Potência: Meça a temporização dos trilhos de tensão, ripple (ondulação) e resposta de frequência para maximizar a eficiência e o desempenho da fonte de alimentação.

    • Ferramenta “Tudo em Um”: Ative o DMM (Multímetro Digital) e o AFG (Gerador de Funções Arbitrárias) integrados para criar uma ferramenta completa de produtividade.

    Nota: O Starter Bundle oferece um pacote conveniente com todas as ferramentas essenciais de design e depuração.

    Integridade de Potência e Gerenciamento de Energia

    As placas modernas frequentemente possuem 20 ou mais trilhos de tensão. Muitos operam abaixo de 3 V e a maioria possui limites rígidos de ruído. Medições precisas exigem atenção especial e ferramentas adequadas.

    Destaques:

    • Baixo Ruído: Sistema de medição com baixo nível de ruído para máxima precisão.

    • Compatibilidade: Funciona com sondas de trilho de alimentação da Série TPR de baixo ruído.

    • Decodificação Avançada: Opções para SVID e SPMI.

    • Análise Completa: Medições de impedância inclusas.

    Análise de Jitter

    Os relógios (clocks) são o coração de qualquer sistema embarcado e link de comunicação digital. O Jitter e outras distorções de clock podem comprometer a operação do sistema. Identificar a causa raiz é desafiador sem as ferramentas de análise corretas.

    Destaques:

    • Visualização Padrão: Ruído de fase, TIE, plots de frequência e histogramas.

    • Análise Avançada (Opção DJA): Adiciona decomposição de jitter e recuperação de clock.

    • Modelagem de Integridade de Sinal (Opção SIM): Permite de-embed/embed para sinais de alta velocidade.

    Análise Vetorial de Sinais (VSA)

    Realize análises avançadas de RF de banda larga com até 2 GHz de largura de banda utilizando o software SignalVu-PC Vector Signal Analysis.

    Capacidades:

    • Medições de RF abrangentes.

    • Análise de modulação detalhada.

    • Medições para 5G NR.

    • Magnitude do Vetor de Erro (EVM).

    • Medições de RF pulsado.

    Teste de Conformidade de Padrões Seriais

    Interfaces digitais de alta velocidade dependem de procedimentos de teste rigorosos para garantir confiabilidade e interoperabilidade. O software de teste de conformidade automatizado (disponível no pacote Pro-Compliance) gerencia todo o processo: configuração, execução de medições, verificação de limites e geração de relatórios detalhados.

    Destaques:

    • Ethernet: 10/100/1000BASE-T, NBASE-T e XGBT.

    • Ethernet Automotiva: 10/100/1000BASE-T1 e 100/1000BASE-T1.

    • MIPI: D-PHY 1.2.

    Solução de Problemas de Interferência Eletromagnética (EMI)

    Cada canal analógico no MSO Série 6 permite visualizar a forma de onda no domínio do tempo, o espectro de frequência, ou ambos simultaneamente. Os gráficos de tempo e frequência são sincronizados, permitindo que você determine rapidamente quais sinais são as “vítimas” e quais são os “agressores”.

    Inversores Trifásicos, Motores e Acionamentos

    O pacote de análise de Inversores, Motores e Acionamentos (Opção IMDA), disponível em pacotes Pro selecionados, facilita a realização de medições de potência estáveis e confiáveis em sistemas PWM trifásicos.

    Destaques:

    • Até 8 canais de entrada analógica.

    • Configurações de fiação trifásica em Estrela (Wye), Triângulo (Delta) e monofásica.

    • Medições abrangentes de potência e harmônicos.

    • Medições mecânicas integradas.

    • Medições DQ0 (Transformada de Park).

    Software

    Código da Opção Categoria Descrição Otimizada
    6-AFG Gerador Adiciona Gerador de Funções/Arbitrário integrado.
    6-AUTOEN-BND Automotivo Pacote Automotive Ethernet: Conformidade, Separação de Sinal, Análise PAM3 e Decodificação 100BASE-T1.
    6-AUTOEN-SS Automotivo Separação de Sinal para Automotive Ethernet.
    6-CMAUTOEN Automotivo Aplicação de teste de conformidade automatizado para Automotive Ethernet (100Base-T1, 1000Base-T1).
    6-CMAUTOEN10 Automotivo Solução de teste de conformidade automatizado para Automotive Ethernet (10Base-T1S Short Reach).
    6-CMAUTOEN10G Automotivo Software de automação de teste para Automotive Ethernet (MultiGBASE-T1). Requer 6-DJA e 6-WIN.
    6-CMCPHY20 MIPI Software de automação de teste MIPI C-PHY 2.0 TX (Framework TekExpress). Requer 6-DJA e 6-WIN.
    6-CMDDR3 Memória Teste de conformidade para DDR3/LPDDR3.
    6-CMDPHY MIPI Solução de teste de conformidade para MIPI D-PHY 1.2.
    6-CMDPHY21 MIPI Software de automação de teste MIPI D-PHY 2.1 Tx. Requer 6-DJA e 6-WIN.
    6-CMENET Ethernet Solução de teste de conformidade Ethernet (10/100/1000BASE-T).
    6-CMENETML Ethernet Teste de conformidade automatizado Multilane Ethernet (10/100/1000BASE-T). Requer 6-CMENET e 6-WIN.
    6-CMINDUEN10 Industrial Solução de teste de conformidade automatizado para Industrial Ethernet (10Base-T1L Long Reach).
    6-CMNBASET Ethernet Solução de teste de conformidade Ethernet (2.5/5GBASE-T).
    6-CMUSB2 USB Aplicação de teste de conformidade automatizado USB 2.0 (Requer dispositivo de teste TDSUSBF). Necessário BW ≥2.5 GHz.
    6-CMXGBT Ethernet Solução de teste de conformidade Ethernet (10GBASE-T).
    6-DBDDR3 Memória Solução de análise e depuração (debug) para DDR3/LPDDR3.
    6-DBLVDS Análise Solução de teste automatizado LVDS para osciloscópios Série 6 MSO.
    6-DJA Análise Avançada Jitter e Eye Analysis: Simplifica a identificação de problemas de integridade de sinal e fontes de jitter com máxima sensibilidade e precisão.
    6-DPM Potência Gerenciamento de Energia Digital (Digital Power Management).
    6-IMDA Potência Análise de inversores, motores e acionamentos (Drives).
    6-IMDA-DQ0 Potência Análise DQ0 para IMDA (Inversores, Motores e Drives).
    6-IMDA-MEC Potência Medições mecânicas para análise de inversores, motores e acionamentos.
    6-MTM Análise Teste de Máscara (Mask Testing).
    6-PAM3 Análise Análise de sinal PAM3.
    6-PWR Potência Medição e análise avançada de potência.
    6-RFNFC Wireless Busca e decodificação de protocolo wireless NFC.
    6-RL-1 Hardware Estende o comprimento de registro (Record Length) para 125 Mpontos/canal.
    6-RL-2 Hardware Estende o comprimento de registro para 250 Mpontos/canal.
    6-RL-3 Hardware Estende o comprimento de registro para 500 Mpontos/canal.
    6-RL-4 Hardware Estende o comprimento de registro para 1 Gpontos/canal.
    6-SIM Integridade de Sinal Modelagem de Integridade de Sinal com ferramentas de de-embedding, embedding e análise de núcleo (core analysis).
    6-SIMA Integridade de Sinal Advanced Signal Integrity: Inclui de-embedding, equalização Tx/Rx (pre/de-emphasis, CTLE, FFE, DFE) e recuperação de clock (CDR).
    6-SR8B10B Serial Decode Análise e decodificação de protocolo 8b10b.
    6-SRAERO Aeroespacial Trigger e decodificação de pacotes para protocolos MIL-STD-1553 e ARINC 429.
    6-SRAUDIO Áudio Trigger e decodificação para protocolos I2S, LJ, RJ e TDM.
    6-SRAUTO Automotivo Trigger e decodificação para CAN, CAN FD, CAN XL, LIN e FlexRay.
    6-SRAUTOEN1 Automotivo Decodificação de protocolo 100BASE-T1.
    6-SRAUTOSEN Automotivo Trigger e decodificação de protocolo SENT.
    6-SRCOMP Computação Trigger e decodificação para RS-232/422/485/UART.
    6-SRCPHY MIPI Análise e decodificação de protocolo MIPI C-PHY.
    6-SRCXPI Automotivo Análise e decodificação de protocolo CXPI.
    6-SRDPHY MIPI Análise e decodificação MIPI D-PHY 1.2 (CSI-2, DSI-1).
    6-SREMBD Embarcados Trigger e decodificação para I2C e SPI.
    6-SRENET Ethernet Busca e decodificação de pacotes para 10BASE-T e 100BASE-TX.
    6-SRESPI Computação Análise e decodificação de protocolo eSPI.
    6-SRETHERCAT Industrial Análise e decodificação de protocolo EtherCAT.
    6-SREUSB2 USB Análise e decodificação de protocolo eUSB2.
    6-SRI3C MIPI Busca e decodificação de protocolo MIPI I3C.
    6-SRMANCH Serial Decode Análise e decodificação de protocolo Manchester.
    6-SRMDIO Serial Decode Análise e decodificação de protocolo MDIO.
    6-SRNRZ Serial Decode Busca e decodificação de protocolo NRZ.
    6-SRONEWIRE Serial Decode Análise e decodificação de protocolo 1-Wire.
    6-SRPCIE321 Computação Busca e decodificação de protocolo PCIe Gen 1 e Gen 2.
    6-SRPM Computação Trigger e decodificação de protocolo SPMI.
    6-SRPSI5 Automotivo Análise e decodificação serial PSI5.
    6-SRSDLC Comunicação Análise e decodificação SDLC (Synchronous Data Link Control).
    6-SRSMBUS Computação Análise e decodificação de protocolo SMBus.
    6-SRSPACEWIRE Aeroespacial Análise e decodificação de protocolo SpaceWire.
    6-SRSVID Computação Análise e decodificação de protocolo SVID.
    6-SRUSB2 USB Trigger e decodificação de conteúdo de pacote USB 2.0.
    6-SRUSB3 USB Busca e decodificação de protocolo USB 3.x.
    6-SV-BW-1 Spectrum View Aumenta a largura de banda de captura do Spectrum View para 2 GHz.
    6-SV-RFVT Spectrum View Análise de RF versus Tempo e Trigger no Spectrum View.
    6-TDR Análise Medições e análise de reflectometria no domínio do tempo (TDR).
    6-UDFLT Ferramenta Ferramenta para criação de filtros definidos pelo usuário (User-defined filter).
    6-VID Vídeo Trigger de vídeo analógico (NTSC, PAL, SECAM).
    6-WBG-DPT Potência Aplicação de teste de pulso duplo para Wide Bandgap (SiC/GaN).
    6-WIN Sistema Adiciona unidade de estado sólido (SSD) com licença Windows 10.
