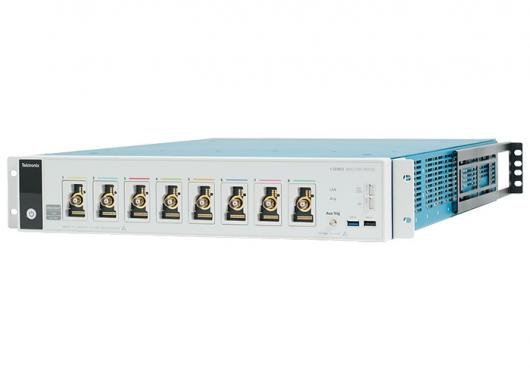

MSO Série 5 Low Profile

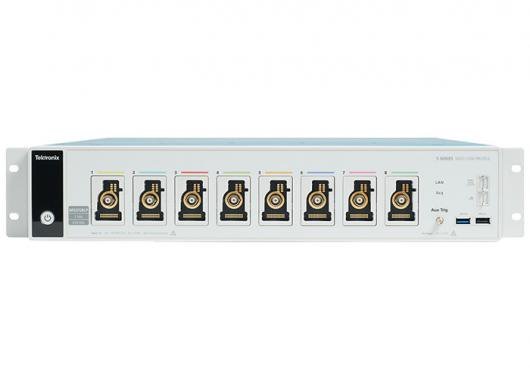

MSO Série 5 Low Profile - Imagem 2

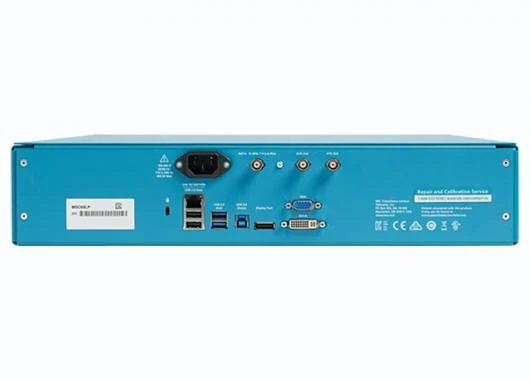

MSO Série 5 Low Profile - Imagem 3

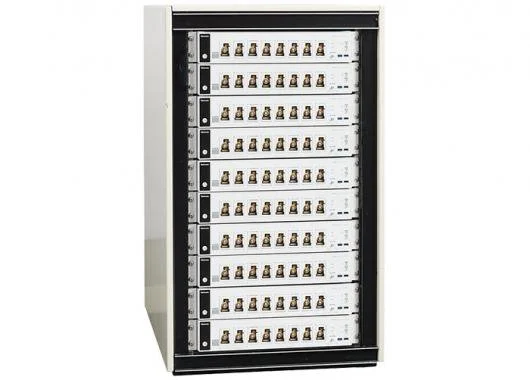

MSO Série 5 Low Profile - Imagem 4

MSO Série 5 Low Profile

SOLICITAR MAIS INFORMAÇÕES

Solicitar Orçamento

    Amplie a instrumentação dos seus experimentos sem adicionar novos racks

    Substitua seus osciloscópios atuais e integre 6x mais canais no seu espaço de rack existente. O MSO Série 5 Low Profile (LP) oferece 8 canais, além de uma entrada de trigger auxiliar, em um instrumento compacto de 2U que economiza espaço — tudo isso com um excelente custo por canal. Cada uma das 8 entradas FlexChannel™ é versátil: pode ser utilizada como 1 canal analógico ou 8 canais digitais.

    Capturas de alta fidelidade e dados de qualidade superior

    Com largura de banda analógica de 500 MHz ou 1 GHz, taxa de amostragem de 6,25 GS/s em todos os canais e comprimento de registro de 125 M, o MSO Série 5 LP entrega a performance que você precisa. Capture dados de forma de onda precisos com a melhor integridade de sinal possível.

    Visualize detalhes do sinal como nunca antes

    Resolução vertical de 12 bits e ENOB de 7,6 bits a 1 GHz

    Os conversores analógico-digitais de 12 bits oferecem 16 vezes mais resolução vertical do que os ADCs tradicionais de 8 bits. Isso permite medir pequenos detalhes do sinal com precisão, mesmo quando sobrepostos a grandes sinais.

    Combine múltiplos digitalizadores de alta velocidade

    Transforme dois ou mais digitalizadores remotos em um único instrumento virtual. Utilize o software TekScope® para PC para obter resultados rápidos de múltiplos instrumentos simultaneamente, sem a necessidade de programação complexa.

    • Visualização Unificada: Veja todos os canais ao mesmo tempo.

    • Organização Flexível: Reorganize ou agrupe canais conforme a necessidade.

    • Análise Poderosa: Medições automatizadas ilimitadas.

    • Conectividade: Fácil acesso via Ethernet.

    • Alta Performance: Transferência de dados em alta velocidade com tecnologia TekHSI™, habilitada tanto pelo TekScope PC quanto por pacotes Python standalone.

    Controle Remoto e Automação Avançada

    A automação aumenta a velocidade dos testes, reduz erros humanos e garante que cada dispositivo atenda ao mesmo padrão de qualidade. Os osciloscópios Low Profile executam procedimentos automatizados com eficiência, sem desperdiçar espaço valioso no rack.

    Com os recursos, ferramentas e tutoriais certos, produzir resultados rápidos e consistentes é mais fácil do que nunca. Inicie seus projetos rapidamente com recursos para desenvolvedores, drivers de instrumentos em Python ou aplicações intuitivas para PC.

    • Desenvolvimento Robusto: Interfaces programáveis completas e totalmente suportadas permitem a criação de softwares personalizados.

    • Automação Simplificada: Utilize os pacotes Python gratuitos da Tektronix, incluindo o tm_devices (pacote de drivers aprimorado) e o TekHSI para transferência rápida de dados.

    • Análise no PC: O software TekScope PC traz a mesma capacidade de análise dos osciloscópios Tektronix para o seu computador, com suporte à tecnologia TekHSI para transferências de dados muito mais ágeis.

    • Acesso Remoto: O *eScope integrado ou a Área de Trabalho Remota do Windows permitem que você controle seu osciloscópio através de qualquer rede LAN.

    Aplicações

    Física de Altas Energias

    Aplicações de medição de potência pulsada exigem a captura de eventos transientes cruciais para a física de partículas, demandando a aquisição de múltiplos sinais com alta faixa dinâmica em ambientes físicos desafiadores. O MSO Série 5 Low Profile oferece uma densidade de canais 6 vezes superior à de um osciloscópio de bancada tradicional, entregando performance líder de mercado para a coleta confiável de dados de teste precisos.

    Destaques:

    • Conversores analógico-digitais de 12 bits.

    • ENOB de 7,6 a 1 GHz.

    • Comprimento de registro de 500 Mpontos, adquirindo até 80 ms de tempo a 6,25 GS/s.

    • Compacto: apenas 2 unidades de rack de altura (3,5 polegadas).

    Sistemas ATE (Equipamento de Teste Automatizado)

    Sistemas de teste automatizados exigem capacidade de programação robusta e frequentemente enfrentam restrições de espaço em rack. O osciloscópio MSO Série 5 Low Profile integra 8 entradas em apenas 2 unidades de rack, pronto para instalação. Cada entrada opera como um canal analógico de precisão ou 8 canais digitais. Além disso, você pode desenvolver testes no MSO Série 5 convencional (com display de 15,6 polegadas) para validação de projeto e utilizar a mesma programação na versão Low Profile para a linha de produção.

    Destaques:

    • 8 entradas FlexChannel mais entrada de trigger auxiliar.

    • 2 unidades de rack de altura (3,5 polegadas) com suporte para rack incluso.

    • Ethernet LAN 10/100/1000 para comunicação facilitada.

    • Porta USB 3.0 para comunicação rápida.

    • Tradutor de comandos de programação integrado.

    • Interface de alta velocidade TekHSI para transferências de dados muito mais rápidas para o PC.

    Controle Remoto e Automação

    Obtenha resultados rápidos, consistentes e acesse seus dados de qualquer lugar. Automatize seus testes com total confiança.

    • Software TekScope PC: Oferece no seu computador a mesma capacidade de análise dos osciloscópios Tektronix. Suporta a nova interface de alta velocidade TekHSI para transferência acelerada de dados.

    • Software KickStart: Simplifica a captura e o registro de dados. Suporta geradores de função, fontes de alimentação, SMUs e muito mais.

    • Acesso Remoto: O *eScope integrado ou a Área de Trabalho Remota do Windows permitem controlar seu osciloscópio através de qualquer rede LAN.

    • Programação Robusta: Interfaces de programação completas e totalmente suportadas permitem o desenvolvimento de softwares personalizados e robustos.

    • Recursos de Automação: Descubra recursos de automação de testes, incluindo o Pacote de Drivers Python gratuito.

    Software

    Software Package / Software Option Description
    Opt. 5-AFG Add built-in Arbitrary/Function Generator
    Opt. 5-DJA Simplifies identifying signal integrity concerns, jitter and their related sources and provides the highest sensitivity and accuracy available for real-time oscilloscopes.
    Opt. 5-DPM Digital Power Management
    Opt. 5-DPMBAS Basic Digital Power Management Analysis
    Opt. 5-IMDA Inverters, motors and drives analysis
    Opt. 5-IMDA-DQ0 DQ0 analysis for Inverters, Motors and Drives
    Opt. 5-IMDA-MECH Mechanical measurements for Inverters, Motors and Drives
    Opt. 5-MTM Mask Testing
    Opt. 5-PWR Power measurement and analysis
    Opt. 5-RFNFC NFC wireless protocol decoding and search
    Opt. 5-RL-250M Extend record length to 250 Mpoints/channel
    Opt. 5-RL-500M Extend record length to 500 Mpoints/channel
    Opt. 5-SR8B10B 8b10b Protocol Decoder and Search
    Opt. 5-SRAERO Aerospace serial triggering and analysis
    Opt. 5-SRAUDIO I2S, LJ, RJ, and TDM protocol trigger and decode of serial packet content
    Opt. 5-SRAUTO CAN, CAN FD, CAN XL, LIN and FlexRay protocol trigger and decode of serial packet content
    Opt. 5-SRAUTOEN1 100BASE-T1 Protocol Decode
    Opt. 5-SRAUTOSEN Automotive sensor serial triggering and analysis
    Opt. 5-SRCOMP RS-232/422/485/UART protocol trigger and decode of serial packet content
    Opt. 5-SRCPHY MIPI C-PHY decoding and analysis
    Opt. 5-SRCXPI CXPI protocol decoding and analysis
    Opt. 5-SRDPHY MIPI D-PHY (CSI/DSI) decoding and analysis
    Opt. 5-SREMBD I2C and SPI protocol trigger and decode of serial packet content
    Opt. 5-SRENET 10BASE-T and 100BASE-TX protocol search and decode of serial packet content
    Opt. 5-SRESPI eSPI protocol decoding and analysis
    Opt. 5-SRETHERCAT EtherCAT protocol decoding and analysis
    Opt. 5-SREUSB2 eUSB2 protocol decoding and analysis
    Opt. 5-SRI3C MIPI I3C decoding and analysis
    Opt. 5-SRMANCH Manchester decoding and analysis
    Opt. 5-SRMDIO MDIO protocol decoding and analysis
    Opt. 5-SRNRZ NRZ Protocol Decoder and Search
    Opt. 5-SRONEWIRE 1-Wire protocol decoding and analysis
    Opt. 5-SRPM SPMI Power Management serial triggering and analysis
    Opt. 5-SRPSI5 PSI5 serial decode and analysis
    Opt. 5-SRSDLC Synchronous data link control (SDLC) decoding and analysis
    Opt. 5-SRSMBUS SMBus protocol decoding and analysis
    Opt. 5-SRSPACEWIRE SpaceWire protocol decoding and analysis
    Opt. 5-SRSVID SVID protocol decoding and analysis
    Opt. 5-SRUSB2 USB 2.0 Low-Speed, Full-Speed, and High-Speed protocol trigger and decode of serial packet content
    Opt. 5-SV-BW-1 Increase Spectrum View Capture Bandwidth to 500 MHz
    Opt. 5-SV-RFVT Spectrum View RF versus time analysis and trigger
    Opt. 5-TDR Time domain reflectometry (TDR) measurements and analysis
    Opt. 5-UDFLT User-defined filter creation tool
    Opt. 5-VID Analog Video Trigger(NTSC, PAL, SECAM)
