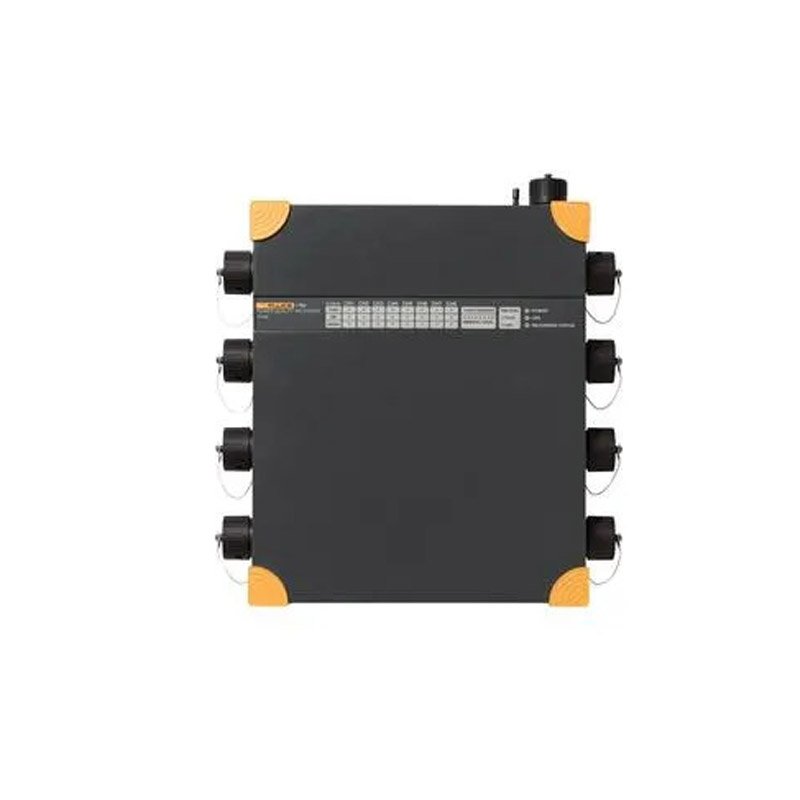

Energy Logger trifásico Fluke 1760

Energy Logger trifásico Fluke 1760

Energy Logger trifásico Fluke 1760

Garanta precisão Classe A com o Fluke 1760. Registrador trifásico com GPS e captura de 10 MHz para análise técnica avançada e uso residencial profissional.

SOLICITAR MAIS INFORMAÇÕES

Solicitar Orçamento

    Energy Logger Trifásico Fluke 1760: Precisão Classe A e Diagnóstico de Alta Resolução

    O Fluke 1760 é o registrador de energia definitivo para análises que exigem conformidade rigorosa com normas internacionais. Projetado para atuar em redes de média e baixa tensão, este equipamento oferece a precisão necessária para validar a qualidade do serviço na entrada de energia e realizar manutenções preditivas complexas, consolidando a Fluke como líder em instrumentação de alta performance.

    Destaques de Hardware

    Com um design robusto e sem componentes móveis, o hardware do Fluke 1760 foi desenvolvido para garantir a integridade dos dados mesmo em ambientes industriais hostis.

    • Conformidade Total Classe A (IEC 61000-4-30): Garante que todas as medições atendam aos critérios técnicos mais exigentes, permitindo verificações indiscutíveis em auditorias.

    • Sincronização via GPS: Permite a correlação precisa de eventos entre diferentes instrumentos em locais distintos, identificando exatamente onde uma falha se originou.

    • Captação de Transientes de 10 MHz: Tecnologia de ponta capaz de registrar impulsos de até 6000 Vpk, ideal para capturar eventos extremamente curtos, como descargas atmosféricas.

    • Sistema UPS Integrado: Autonomia de 40 minutos que garante o registro completo do início ao fim de interrupções de energia, evitando a perda de dados críticos.

    • Tecnologia Plug-and-Play: Sensores com detecção automática alimentados pelo próprio registrador, eliminando a necessidade de pilhas e agilizando a montagem no campo.

    Diferenciais de Software e Interface

    A flexibilidade operacional é o ponto forte do sistema de gerenciamento do Fluke 1760, permitindo uma personalização profunda para a detecção de distúrbios específicos.

    • Memória de Dados de 2 GB: Espaço robusto para o registro simultâneo de múltiplos parâmetros de potência durante longos períodos sem interrupções.

    • Limites de Medição Customizáveis: Total liberdade para o técnico definir critérios detalhados de detecção, focando na resolução de problemas específicos do sistema.

    • Monitorização Online em Tempo Real: Visualização instantânea de dados e diagramas de tendências para análises rápidas de causas e efeitos.

    • Relatórios Estatísticos Automatizados: Software completo incluso para a geração de sumários técnicos e documentos de conformidade com apenas alguns cliques.

    Segurança e Conformidade

    A arquitetura do Fluke 1760 prioriza a segurança do sistema e a precisão do diagnóstico através de isolamentos técnicos avançados.

    • Separação Galvânica e Acoplamento DC: Permite medições seguras em sistemas elétricos distintos, facilitando o diagnóstico em bancos de baterias e saídas de UPS simultaneamente.

    • Validação de Qualidade de Serviço: Equipamento ideal para testar a compatibilidade antes da instalação de cargas críticas, prevenindo falhas por sobrecarga ou má qualidade da rede.

    • Caixa Isolada de Alta Resistência: Design sólido que oferece proteção superior contra impactos e condições climáticas adversas durante o trabalho de terreno.

    Tabela Comparativa de Aplicações

    Aplicação Técnica Fluke 1760 Analisadores Básicos
    Precisão de Medição Classe A (Indiscutível) Classe S ou inferior
    Captura de Transientes Até 6000 V (10 MHz) Limitada ou inexistente
    Sincronização GPS Integrada Não disponível
    Análise de Redes Média e Baixa Tensão Geralmente Baixa Tensão

    Especificações

    Especificações: Energy Logger trifásico Fluke 1760

    Visão geral das funções de medição
    Avaliação estatística
     Estatísticas de qualidade de energia, de acordo com a norma EN50160 e tabelas DISDIP, como ITIC, CEBEMA, ANSI
    Lista de eventos
     As descidas, subidas e interrupções são detectadas e guardadas na lista de eventos. Também qualquer disparo accionado que crie um evento é adicionado a esta lista.
     A lista de eventos mostra a hora exacta em que ocorreu o evento, bem como a sua duração e magnitude. É possível ordenar estes eventos de acordo com vários atributos, de forma a seleccionar um para uma análise mais aprofundada de causas.
     Valores RMS, efeitos transitórios e efeitos transitórios rápidos também podem ser guardados se ocorrer um disparo.
    Registo contínuo
     O Fluke 1760 regista valores RMS juntamente com os valores mínimos e máximos correspondentes para:
     • Tensão
     • Corrente
     • Potência P, Q, S
     • Factor de potência
     • kWh
     • Oscilação
     • Desequilíbrio
     • Frequência
     • Harmónicos/inter-harmónicos
     de forma contínua com os seguintes tempos de agregação:
     Dia
     10 min.
     Intervalo livre, por exemplo: 15 min., 2 h
    Registos por disparo
    rms:  O tempo de agregação é ajustável entre 10 ms (1/2 ciclo), 20 ms (1 ciclo), 200 ms (10/12 ciclos) ou 3 seg. (150/180 ciclos).
     O cálculo de valores RMS, harmónicos e inter-harmónicos é efectuado de forma síncrona em relação à frequência de energia.
     A agregação básica para harmónicos e inter-harmónicos é de 200 ms
    Osciloscópio:  A velocidade de amostragem é de 10,24 kHz para os 8 canais
    Transitórios rápidos:  A velocidade de amostragem é seleccionável de 100 kHz a 10 MHz para o canal 1-4 FFT de efeitos transitórios rápidos
    Sinalização de rede
     Fases e condutor N, tensão e corrente
    Modo online
     Velocidade de refrescamento variável. Esta característica permite a verificação da configuração do instrumento e proporciona uma visão geral rápida do osciloscópio, efeitos transitórios e eventos.



    Características gerais
    Incerteza intrínseca
     refere-se às condições de referência e tem garantia durante dois anos
    Sistema de qualidade
     desenvolvido e fabricado de acordo com a norma ISO 9001: 2000
    Condições ambientais
    Gama de temp. de funcionamento:  0 °C a +50 °C; 32 °F a +122 °F
    Gama de temp. funcional:  -20 °C a +50 °C; -4 °F a +122 °F
    Gama de temp. de armazenamento:  20 °C a +60 °C; -4 °F a 140 °F
    Temperatura de referência:  23 °C ± 2 K; 74 °F ± 2 K
    Classe climática:  B2 (IEC 654-1), -20 °C a +50 °C; -4 °F a +122 °F
    Altitude de funcionamento máx.:  2000 m: máx. 600 V CAT IV*, fonte de alimentação: 300 V CAT III 5000 m: máx. 600 V CAT III*, fonte de alimentação: 300 V CAT II
    * dependendo do sensor
    Condições de referência
    Temp. ambiente:  23 °C ± 2 K ; 74 °F ± 2 K
    Fonte de alimentação:  230 V ± 10%
    Frequência de potência:  50 Hz / 60 Hz
    Sinal:  tensão de entrada declarada Udin
    Determinação da média:  Intervalos de 10 minutos
    Caixa
     isolado, caixa robusta em plástico
    EMC
    Emissão:  Classe A, de acordo com a norma IEC/EN 61326-1
    Imunidade:  IEC/EN 61326-1
    Fonte de alimentação
    Gama:  AC: 83 V a 264 V, 45 a 65 Hz
     DC: 100 V a 375 V
    Segurança:  IEC/EN 61010-1, 2ª edição
     300 V CAT III
    Consumo de energia:  máx. 54 VA
    Conjunto de pilhas:  NIMH, 7,2 V, 2,7 Ah
     Caso ocorra uma falha de energia, uma bateria interna mantém a alimentação até 40 minutos. Depois desse período, ou no caso de acumuladores descarregados, o Fluke 1760 é desactivado e continua a efectuar medições com as definições mais recentes assim que a tensão de alimentação for restabelecida. A bateria pode ser substituída pelo utilizador.
    Visor
     O Fluke 1760 apresenta indicadores LED para o estado dos 8 canais, sequência de fases, fonte de alimentação (rede ou acumulador), utilização de memória, sincronização de tempo e transferência de dados.
    LED de potência:  • Luz permanente: alimentação normal da rede.
     • OFF (Desligado): alimentação através de um acumulador interno, caso ocorra uma falha de energia.
    LEDs de canal  3 LEDs a cores por canal para:
     • condição de sobrecarga
     • condição de subcarga
     nível de sinal na gama nominal
    Memória de dados
     Memória flash de 2 GB, dependendo do modelo
    Modelo da memória
     Linear
    Interfaces
     Ethernet (100 MB/s), compatível com Windows® 98/ME/NT/2000/XP, RS-232, modem externo através de RS-232
    Velocidade de transmissão para RS-232
     Velocidade de transmissão de 9600 a 115000
    Dimensões
     325 mm x 300 m x 65 mm (A x L x P)
    Peso
     aprox. 4,9 kg (sem acessórios)
    Garantia
     2 anos
    Intervalo de calibração
     1 ano recomendado para a Classe A; para as outras classes 2 anos





    Condicionamento de sinal
    Gama para sistemas de 50 Hz
     50 Hz ± 15% (42,5 Hz a 57,5 Hz)
    Gama para sistemas de 60 Hz
     60 Hz ± 15% (51 Hz a 69 Hz)
    Resolução
     16 ppm
    Frequência de amostragem para frequência de potência de 50 Hz
     10,24 kHz, A velocidade de amostragem é sincronizada com a frequência da rede.
    Incerteza para medições de frequência
     < 20 ppm
    Incerteza do relógio interno
     < 1s / dia
    Intervalos para medições
     Agregação dos valores de intervalo, de acordo com a norma IEC 61000-4-30, Classe A
    Valores mín. e máx.:  Meio ciclo, por exemplo, valores de 10 ms RMS a 50 Hz
    Transitórios:  Velocidade de amostragem, 100 kHz a 10 MHz por canal
    Harmónicos
     de acordo com a norma IEC 61000-4-7:2002: 200 ms
    Oscilação
     de acordo com a norma EN 61000-4-15:2003: 10 min. (Pst), 2 h (Plt)





    Entradas de medição
    Número de entradas
     8 entradas isoladas galvanicamente para medições de tensão e de corrente.
    Segurança do sensor
     até 600 V CAT IV, dependendo do sensor
    Segurança básica
     300 V CAT III
    Tensão nominal (rms)
     100 mV
    Gama (valor de pico)
     280 mV
    Capacidade de sobrecarga (rms)
     1000 V, de forma contínua
    Taxa de subida de tensão
     máx. 15 kV / µs
    Resistência de entrada
     1 MΩ
    Capacidade de entrada
     5 pF
    Filtro de entrada
     Cada canal está equipado com um filtro de passagem baixa passivo, um filtro “anti-aliasing” (suavização) e um conversor A/D de 16 bits. Todos os canais são experimentados de forma síncrona com um impulso de relógio comum controlado por quartzo.
     Os filtros protegem contra efeitos transitórios e limitam a taxa de subida do sinal, reduzem componentes de alta frequência e, em especial, reduzem o ruído de tensão acima de metade da velocidade de amostragem do conversor A/D em cerca de 80 dB, conseguindo-se assim erros de medição muito pequenos, numa gama de amplitude excepcionalmente alargada. Isto também é válido em condições de funcionamento rigorosas, como tensões transitórias na saída dos conversores.

    Visão geral das funções de medição
    Avaliação estatística
     Estatísticas de qualidade de energia, de acordo com a norma EN50160 e tabelas DISDIP, como ITIC, CEBEMA, ANSI
    Lista de eventos
     As descidas, subidas e interrupções são detectadas e guardadas na lista de eventos. Também qualquer disparo accionado que crie um evento é adicionado a esta lista.
     A lista de eventos mostra a hora exacta em que ocorreu o evento, bem como a sua duração e magnitude. É possível ordenar estes eventos de acordo com vários atributos, de forma a seleccionar um para uma análise mais aprofundada de causas.
     Valores RMS, efeitos transitórios e efeitos transitórios rápidos também podem ser guardados se ocorrer um disparo.
    Registo contínuo
     O Fluke 1760 regista valores RMS juntamente com os valores mínimos e máximos correspondentes para:
     • Tensão
     • Corrente
     • Potência P, Q, S
     • Factor de potência
     • kWh
     • Oscilação
     • Desequilíbrio
     • Frequência
     • Harmónicos/inter-harmónicos
     de forma contínua com os seguintes tempos de agregação:
     Dia
     10 min.
     Intervalo livre, por exemplo: 15 min., 2 h
    Registos por disparo
    rms:  O tempo de agregação é ajustável entre 10 ms (1/2 ciclo), 20 ms (1 ciclo), 200 ms (10/12 ciclos) ou 3 seg. (150/180 ciclos).
     O cálculo de valores RMS, harmónicos e inter-harmónicos é efectuado de forma síncrona em relação à frequência de energia.
     A agregação básica para harmónicos e inter-harmónicos é de 200 ms
    Osciloscópio:  A velocidade de amostragem é de 10,24 kHz para os 8 canais
    Transitórios rápidos:  A velocidade de amostragem é seleccionável de 100 kHz a 10 MHz para o canal 1-4 FFT de efeitos transitórios rápidos
    Sinalização de rede
     Fases e condutor N, tensão e corrente
    Modo online
     Velocidade de refrescamento variável. Esta característica permite a verificação da configuração do instrumento e proporciona uma visão geral rápida do osciloscópio, efeitos transitórios e eventos.
    Características gerais
    Incerteza intrínseca
     refere-se às condições de referência e tem garantia durante dois anos
    Sistema de qualidade
     desenvolvido e fabricado de acordo com a norma ISO 9001: 2000
    Condições ambientais
    Gama de temp. de funcionamento:  0 °C a +50 °C; 32 °F a +122 °F
    Gama de temp. funcional:  -20 °C a +50 °C; -4 °F a +122 °F
    Gama de temp. de armazenamento:  20 °C a +60 °C; -4 °F a 140 °F
    Temperatura de referência:  23 °C ± 2 K; 74 °F ± 2 K
    Classe climática:  B2 (IEC 654-1), -20 °C a +50 °C; -4 °F a +122 °F
    Altitude de funcionamento máx.:  2000 m: máx. 600 V CAT IV*, fonte de alimentação: 300 V CAT III 5000 m: máx. 600 V CAT III*, fonte de alimentação: 300 V CAT II
    * dependendo do sensor
    Condições de referência
    Temp. ambiente:  23 °C ± 2 K ; 74 °F ± 2 K
    Fonte de alimentação:  230 V ± 10%
    Frequência de potência:  50 Hz / 60 Hz
    Sinal:  tensão de entrada declarada Udin
    Determinação da média:  Intervalos de 10 minutos
    Caixa
     isolado, caixa robusta em plástico
    EMC
    Emissão:  Classe A, de acordo com a norma IEC/EN 61326-1
    Imunidade:  IEC/EN 61326-1
    Fonte de alimentação
    Gama:  AC: 83 V a 264 V, 45 a 65 Hz
     DC: 100 V a 375 V
    Segurança:  IEC/EN 61010-1, 2ª edição
     300 V CAT III
    Consumo de energia:  máx. 54 VA
    Conjunto de pilhas:  NIMH, 7,2 V, 2,7 Ah
     Caso ocorra uma falha de energia, uma bateria interna mantém a alimentação até 40 minutos. Depois desse período, ou no caso de acumuladores descarregados, o Fluke 1760 é desactivado e continua a efectuar medições com as definições mais recentes assim que a tensão de alimentação for restabelecida. A bateria pode ser substituída pelo utilizador.
    Visor
     O Fluke 1760 apresenta indicadores LED para o estado dos 8 canais, sequência de fases, fonte de alimentação (rede ou acumulador), utilização de memória, sincronização de tempo e transferência de dados.
    LED de potência:  • Luz permanente: alimentação normal da rede.
     • OFF (Desligado): alimentação através de um acumulador interno, caso ocorra uma falha de energia.
    LEDs de canal  3 LEDs a cores por canal para:
     • condição de sobrecarga
     • condição de subcarga
     nível de sinal na gama nominal
    Memória de dados
     Memória flash de 2 GB, dependendo do modelo
    Modelo da memória
     Linear
    Interfaces
     Ethernet (100 MB/s), compatível com Windows® 98/ME/NT/2000/XP, RS-232, modem externo através de RS-232
    Velocidade de transmissão para RS-232
     Velocidade de transmissão de 9600 a 115000
    Dimensões
     325 mm x 300 m x 65 mm (A x L x P)
    Peso
     aprox. 4,9 kg (sem acessórios)
    Garantia
     2 anos
    Intervalo de calibração
     1 ano recomendado para a Classe A; para as outras classes 2 anos
    Condicionamento de sinal
    Gama para sistemas de 50 Hz
     50 Hz ± 15% (42,5 Hz a 57,5 Hz)
    Gama para sistemas de 60 Hz
     60 Hz ± 15% (51 Hz a 69 Hz)
    Resolução
     16 ppm
    Frequência de amostragem para frequência de potência de 50 Hz
     10,24 kHz, A velocidade de amostragem é sincronizada com a frequência da rede.
    Incerteza para medições de frequência
     < 20 ppm
    Incerteza do relógio interno
     < 1s / dia
    Intervalos para medições
     Agregação dos valores de intervalo, de acordo com a norma IEC 61000-4-30, Classe A
    Valores mín. e máx.:  Meio ciclo, por exemplo, valores de 10 ms RMS a 50 Hz
    Transitórios:  Velocidade de amostragem, 100 kHz a 10 MHz por canal
    Harmónicos
     de acordo com a norma IEC 61000-4-7:2002: 200 ms
    Oscilação
     de acordo com a norma EN 61000-4-15:2003: 10 min. (Pst), 2 h (Plt)
    Entradas de medição
    Número de entradas
     8 entradas isoladas galvanicamente para medições de tensão e de corrente.
    Segurança do sensor
     até 600 V CAT IV, dependendo do sensor
    Segurança básica
     300 V CAT III
    Tensão nominal (rms)
     100 mV
    Gama (valor de pico)
     280 mV
    Capacidade de sobrecarga (rms)
     1000 V, de forma contínua
    Taxa de subida de tensão
     máx. 15 kV / µs
    Resistência de entrada
     1 MΩ
    Capacidade de entrada
     5 pF
    Filtro de entrada
     Cada canal está equipado com um filtro de passagem baixa passivo, um filtro “anti-aliasing” (suavização) e um conversor A/D de 16 bits. Todos os canais são experimentados de forma síncrona com um impulso de relógio comum controlado por quartzo.
     Os filtros protegem contra efeitos transitórios e limitam a taxa de subida do sinal, reduzem componentes de alta frequência e, em especial, reduzem o ruído de tensão acima de metade da velocidade de amostragem do conversor A/D em cerca de 80 dB, conseguindo-se assim erros de medição muito pequenos, numa gama de amplitude excepcionalmente alargada. Isto também é válido em condições de funcionamento rigorosas, como tensões transitórias na saída dos conversores.
