Configurações de Traçadores de Curvas I-V

O desenvolvimento e a aplicação de MOSFETs, IGBTs, diodos e outros dispositivos de alta potência exigem uma caracterização rigorosa em nível de dispositivo, incluindo medições de tensão de ruptura (breakdown voltage), corrente no estado ligado (on-state current) e capacitância.

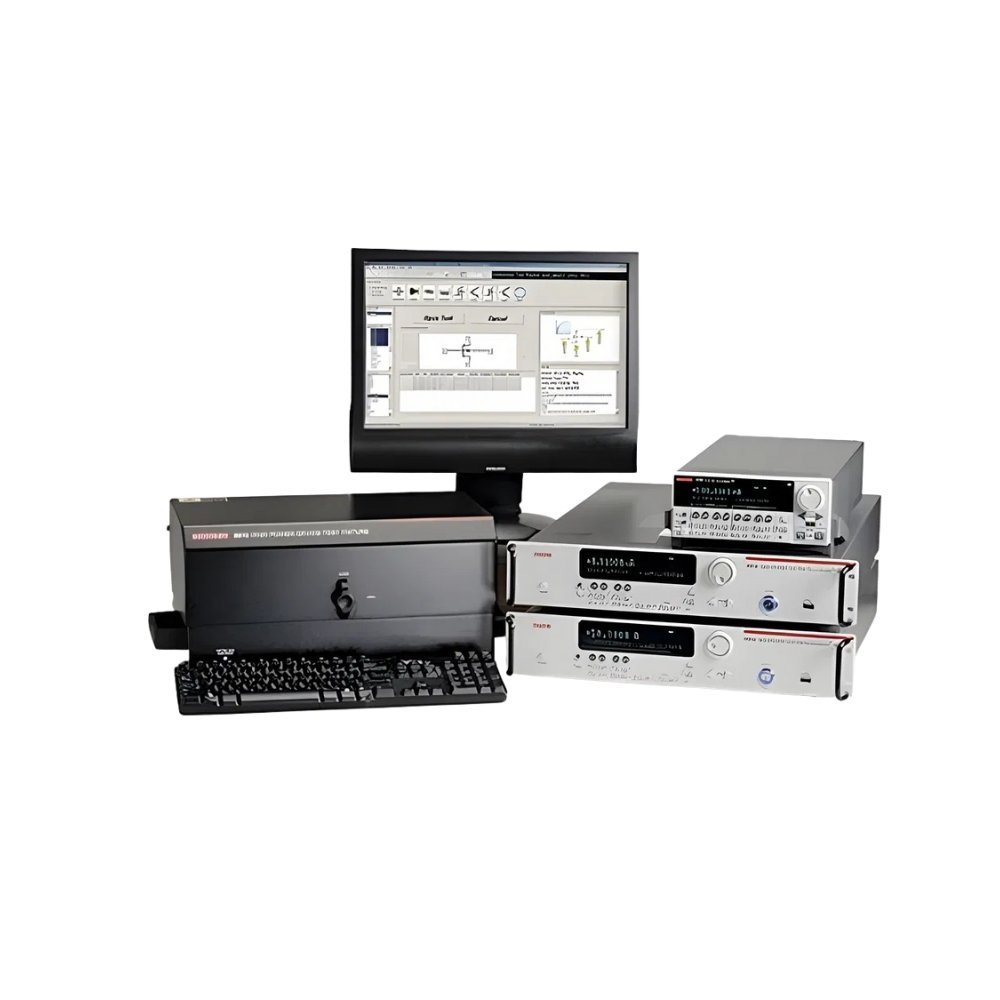

Embora softwares de traçadores de curvas I-V permitam testar dispositivos de dois terminais em SMUs (Unidades de Medida e Fonte) gráficas, a Keithley oferece configurações de Traçadores de Curvas Paramétricos de alta potência. Estas soluções suportam todo o espectro de tipos de dispositivos e parâmetros de teste, replicando com precisão a experiência dos clássicos traçadores de curvas I-V da Tektronix, mas com tecnologia moderna.

As configurações de Traçadores de Curvas Paramétricos da Keithley incluem tudo o que um engenheiro de caracterização precisa para desenvolver um sistema de teste completo rapidamente. Além disso, a arquitetura é modular, permitindo atualizações futuras e o reaproveitamento de instrumentos individuais, como as SMUs, para outras aplicações.

Recursos das Configurações de Traçadores de Curvas I-V

• Soluções Completas: Projetadas para oferecer a melhor relação entre custo e desempenho.

• Atualizável e Reconfigurável em Campo: Converta seu traçador de curvas em um testador de confiabilidade ou de classificação de wafers conforme sua necessidade.

• Níveis de Potência Configuráveis:

  • De 200 V a 3 kV

  • De 1 A a 100 A

• Ampla Faixa Dinâmica:

  • De µV a 3 kV

  • De fA a 100 A

• Capacidade Completa de Capacitância-Tensão (C-V):

  • De fF a µF

  • Suporte para dispositivos de 2, 3 e 4 terminais

  • Até 3 kV de polarização DC (bias)

• Dispositivos de Teste de Alto Desempenho: Suporte (fixtures) compatível com uma ampla variedade de tipos de encapsulamento.

• Interface para Estação de Prova (Probe Station): Compatível com a maioria dos tipos de pontas de prova, incluindo triaxial de alta tensão (HV), coaxial SHV, triaxial padrão, entre outros.
