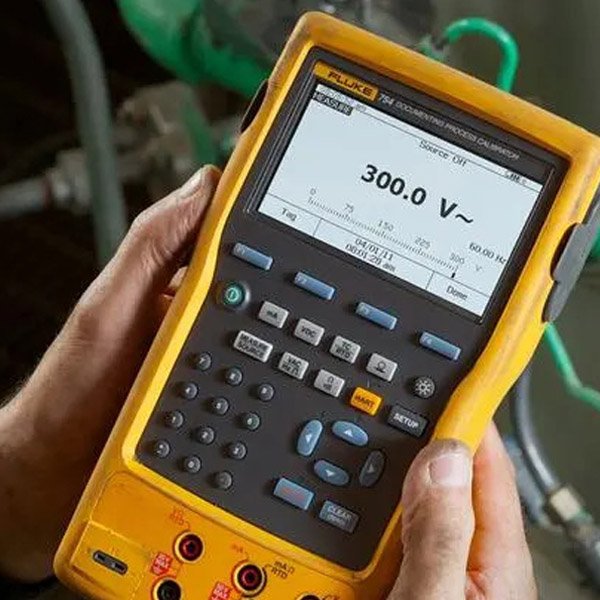

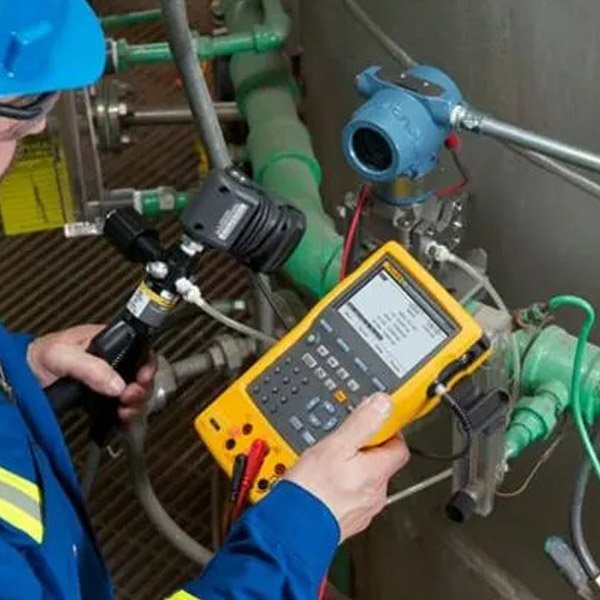

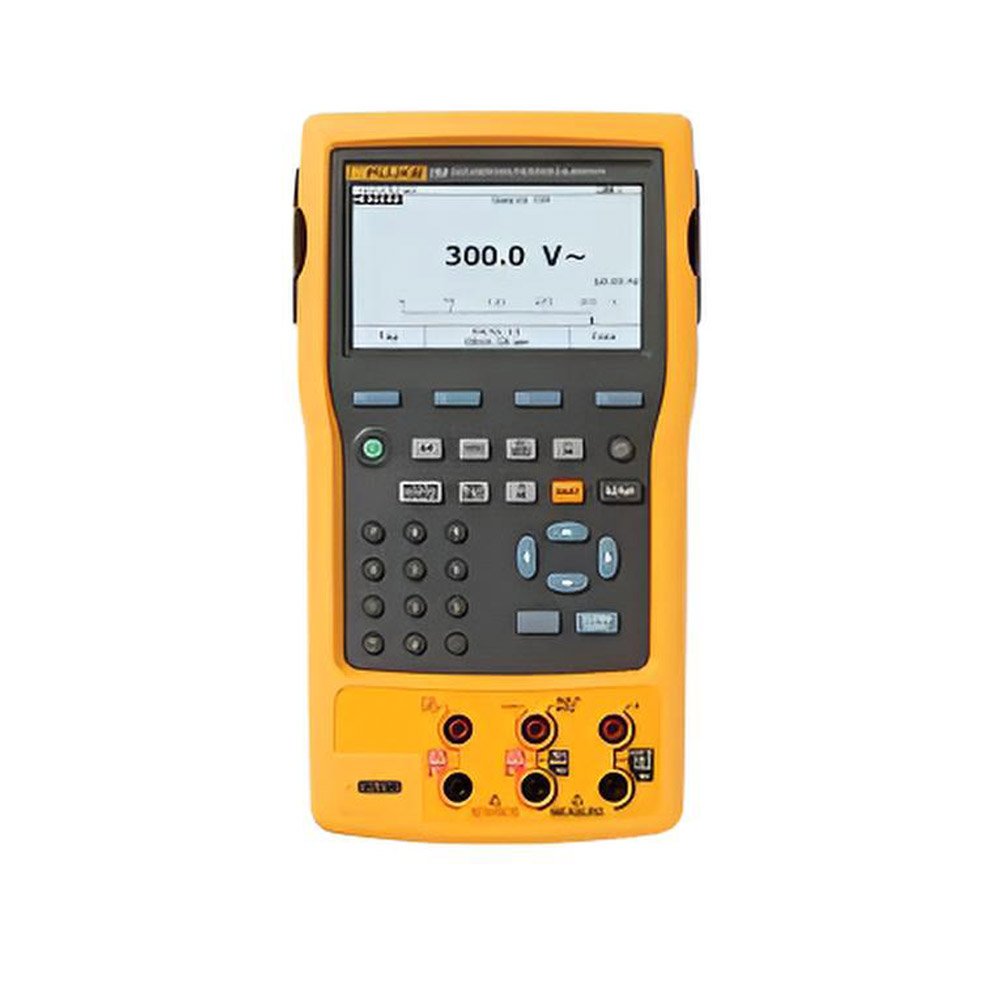

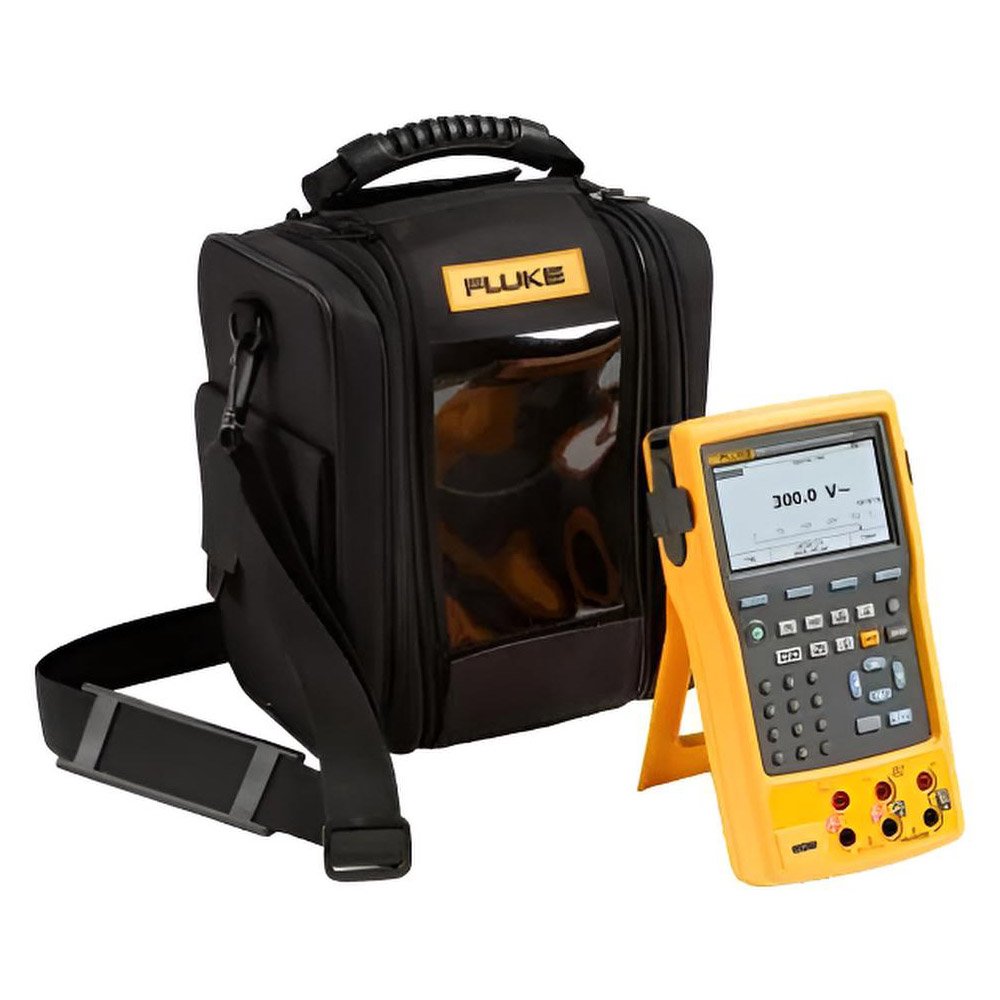

Calibrador de processo com documentação — HART Fluke 754

HART Fluke 754
HART Fluke 754 3
HART Fluke 754 4
HART Fluke 754

Calibrador de processo com documentação — HART Fluke 754

SOLICITAR MAIS INFORMAÇÕES

Solicitar Orçamento

    Calibrador de Processos Documentador com HART Fluke 754

    O Fluke 754 é a ferramenta definitiva para profissionais de manutenção e calibração. Ele combina as funções de um calibrador multifuncional documentador com uma poderosa interface de comunicação HART®. Isso significa que o 754 realiza praticamente todas as tarefas diárias para as quais você normalmente precisaria de um comunicador separado (como o modelo 375), eliminando a necessidade de carregar duas ferramentas.



    Recursos HART Integrados

    O 754 foi projetado para oferecer comunicação HART rápida e robusta, dispensando caixas externas ou ferramentas secundárias.

    • Comunicação Completa: Suporta comandos do protocolo HART Versão 5.7 e possui 2 MB de memória.
    • Compatibilidade Extensiva: Reconhece os modelos de transmissores HART mais utilizados, com suporte a mais comandos específicos de dispositivos do que qualquer outro calibrador de campo.
    • Funções de Configuração:
      • Lê e grava funções de configuração para ajustes de campo (PV, atenuação, etc.).
      • Reconfigura o mapeamento de sensores em transmissores de temperatura de sensor duplo.
      • Reidentifica transmissores inteligentes (leitura/gravação na etiqueta HART).
    • Monitoramento Inteligente: Lê a função HART PV e saídas digitais enquanto mede, simultaneamente, saídas analógicas de mA.
    • Tipos de Comandos Suportados:
      • Universais: (ex: ler fabricante, tipo de dispositivo, PV, saída de corrente).
      • Práticas Comuns: (ex: ler múltiplas variáveis, definir tempo de atenuação, teste de loop).
      • Específicos do Dispositivo: (ex: ajuste fino de sensor).
    • Modos de Operação:
      • Ponto a Ponto: Conexão a um único dispositivo em loop 4-20 mA.
      • Multi-Drop: Pesquisa e identifica endereços em uso para selecionar instrumentos específicos.
      • Burst: Capaz de tirar transmissores do modo burst para calibração e retorná-los posteriormente.



    Capacidade Multifuncional de Calibração

    Uma única ferramenta robusta para medir e gerar sinais, permitindo detectar problemas e calibrar todo o sistema.

    • Medição e Geração: Volts, mA, RTDs, termopares, frequência e ohms.
    • Pressão: Medição e geração utilizando qualquer um dos 29 Módulos de Pressão Fluke 700Pxx (opcionais).
    • Alimentação de Loop: Alimenta transmissores durante os testes com medição simultânea de mA.
    • Tratamento de Sinais Rápidos: Suporta transmissores RTD de pulso rápido e PLCs, com pulsos a partir de $1 \text{ ms}$.



    Documentação e Automação

    Garanta a conformidade com normas ISO-9000 e regulamentações rigorosas sem o uso de papel e caneta.

    • Procedimentos Automatizados: Criação e execução de rotinas "As Found/As Left" (Como Encontrado/Como Deixado). O 754 realiza o teste, calcula erros e destaca pontos fora da tolerância.
    • Armazenamento de Dados: A memória interna comporta até uma semana inteira de procedimentos e resultados.
    • Conectividade: Interface USB para transferência rápida de dados para PC.
    • Compatibilidade de Software:
      • Distribuído com o software DPC/Track Sample.
      • Compatível com diversos pacotes de software de Gestão de Ativos (Asset Management).
    • Recursos Avançados: Passo automático, unidades personalizadas, teste de chaveamento (1 e 2 pontos), teste de fluxo DP (raiz quadrada) e retardo programável de medição.



    Hardware e Usabilidade

    • Display Superior: Tela dupla com retroiluminação branca de alta luminosidade (3 configurações), permitindo leitura simultânea de parâmetros gerados e medidos em qualquer condição de luz.
    • Bateria de Longa Duração: Bateria de Li-Ion recarregável para 10 horas de uso contínuo, com indicador de carga ("gas gauge") integrado.
    • Durabilidade Extrema: Estojo revestido de uretano, projetado para resistir ao manuseio pesado em ambientes industriais.
    • Interface Intuitiva:
      • Menus fáceis de seguir e teclas virtuais ("soft keys") para acesso rápido a tarefas, escalas e configurações.
      • Calculadora algébrica interna com raiz quadrada.
      • Interface multilíngue (Inglês, Francês, Alemão, Espanhol e Italiano).
    • Garantia: 3 anos.



    Módulos de Pressão (Opcionais)

    O 754 é compatível com uma família de 29 módulos de pressão para cobrir aplicações de pressão diferencial, manométrica, absoluta e vácuo.

    • Precisão: Especificação básica de $0,05\%$.
    • Versatilidade: Exibe leituras em 10 unidades de pressão diferentes e possui compensação interna de temperatura

    Especificações

    Especificações: Calibrador de processo com documentação — HART Fluke 754



    Precisão de medição
    Tensão CC
    1 ano 2 anos
    100.000 mV  0,02%+0,005 mV  0,03%+0,005 mV
    3,00000 V  0,02%+0,00005 V  0,03%+0,00005 V
    30.0000 V  0,02%+0,0005 V  0,03%+0,0005 V
    300.00 V  0,05%+0,05 V  0,07%+0,05 V
    Tensão CA
    Intervalo
    40 a 500 Hz    		 Resolução 1 ano 2 anos
    3,000 V  0,001 V  0,5%+0,002 V  1,0%+0,004 V
    30.00 V  0.01 V  0,5%+0,02 V  1,0%+0,04 V
    300.0 V  0.1 V  0,5%+0,2 V  1,0%+0,2 V
    Corrente CC
    1 ano 2 anos
    30,000 mA  0,01% + 5 uA  0,015%+7 uA
    110,00 mA  0,01% + 20 uA  0,015%+30 uA
    Resistência
    1 ano 2 anos
    10.000 ?  0,05% + 50 m?  0,07%+70 m?
    100,00 ?  0,05% + 50 m?  0,07%+70 m?
    1,0000 k?  0,05% + 500 m?  0,07%+0,5 ?
    10.000 k?  0,1% + 10 ?  0,15%+15 ?
    Frequência
    Resolução Precisão (2 Anos)
    1,00 a 110,00 Hz  0,01 Hz  0.05 Hz
    110,1 a 1100,0 Hz  0.1 Hz  0.5 Hz
    1.101 a 11.000 kHz  0.001 kHz  0.005 kHz
    11,01 a 50,00 kHz  0.01 kHz  0.05 kHz



    Precisão de Geração
    Tensão CC
    1 ano  2 anos
    100.000 mV  0,01%+0,005 mV  0,015%+0,005 mV
    1,00000 V  0,01%+0,00005 V  0,015%+0,0005 V
    15,0000 V  0,01%+0,0005 V  0,015%+0,0005 V
    Corrente CC
    1 ano 2 anos
    22.000 mA (Geração)  0,01% + 0,003 mA  0,02% + 0,003 mA
    Queda de Corrente (Simulação)  0,02% + 0,007 mA  0,04% + 0,007 mA
    Resistência
    1 ano 2 anos
    10.000 ?  0,01% + 10 m?  0,015% + 15 m?
    100,00 ?  0,01% + 20 m?  0,015% + 30 m?
    1.0000 k?  0,02% + 0,2 ?  0,03% + 0,3 ?
    10.000 k?  0,02% + 3 ?  0,03% + 5 ?
    Frequência
    2 anos
    0,1 a 10,99 Hz  0,01 Hz
    0,01 a 10,99 Hz  0,01 Hz
    11,00 a 109,99 Hz  0.1 Hz
    110,0 a 1099,9 Hz  0.1 Hz
    1.100 a 21.999 kHz  0.002 kHz
    22.000 a 50.000 kHz  0.005 kHz



    Dados técnicos
    Funções de Registro de Dados
    Funções de medição:  Tensão, corrente, resistência, freqüência, temperatura, pressão:
    Velocidade de leitura:  1, 2, 5, 10, 20, 30, ou 60 leituras/minuto
    Comprimento máximo de registro:  8000 leituras (7980 para 30 ou 60 leituras por minuto)
    Funções de Rampa
    Funções de geração:  Tensão, corrente, resistência, freqüência, temperatura
    Velocidade:  4 passos/segundo
    Detecção de interrupção:  Continuidade ou tensão (detecção de continuidade indisponível durante a geração de corrente)
    Função de potência de circuito
    Tensão:  Selecionável, 26 V
    Precisão:  10%, 18 V mínimo a 22 mA
    Corrente máxima:  25 mA, proteção contra curto-circuito
    Tensão máxima de entrada:  50 V CC
    Funções de Passo
    Funções de Geração  Tensão, corrente, resistência, freqüência, temperatura
    Passo Manual  Passo selecionável, mudança com os botões de seta
    Passo automático  Totalmente programável para função, retardo de início, valor de passo, tempo por passo, repetição



    Especificações ambientais
    Temperatura de operação
     -10 °C a +50 °C
    Temperatura de armazenamento
     -20 °C a +60 °C
    Resistente a pó e água
     Cumpre as normas IP52, IEC 529
    Altitude de operação
     3000 m acima do nível médio do mar (9842 pés)



    Especificações de segurança
    Homologações
     CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 e EN610-1:1993



    Especificações mecânicas e gerais
    Tamanho
     136 x 245 x 63 mm (5.4 pol. x 9.6 pol. x 2.5 pol.)
    Peso
     1.2 kg (2.7 lb)
    Baterias
    Bateria interna de íon de lítio:  7,2V, 4400mAh, 30 Wh
    Vida útil da bateria
     >8 horas, duração típica
    Substituição da bateria
     Troque sem abrir o calibrador; dispensa ferramentas
    Conexões das portas laterais
     Conector do módulo de pressão
     Conector USB para ligação com o seu PC
     Conexão para carregador/eliminador de baterias (opcional)
    Capacidade de armazenamento de dados
     1 semana de resultados de procedimentos de calibragem
    Especificações para 90 dias
     O intervalo normal de especificação da Série 750 é de 1 e 2 anos.
     A precisão normal de medição e geração em 90 dias pode ser calculada pela
     divisão das especificações de “% de leitura” ou “% de saída” em um ano por 2.
     Especificações de base, expressas como “% da escala completa” ou
     “contagens” ou “ohms” permanecem constantes.



    Temperatura; detectores da temperatura da resistência
    Graus ou % da leitura
    Tipo (?) Intervalo °C Medição °C1 Geração de corrente Origem °C Corrente?admissível2
    1 ano 2 anos 1 ano 2 anos
    100 ? Pt (385) -200 a 100
    100 a 800    		 0,07 °C
    0,02 % + 0,05 °C    		 0,14 °C
    0,04 % + 0,10 °C    		 1 mA 0,05 °C
    0,0125 % + 0,04 °C    		 0,10 °C
    0,025 % + 0,08 °C    		 0,1 mA a 10 mA
    200 ? Pt (385) -200 a 100
    100 a 630    		 0,07 °C
    0,02 % + 0,05 °C    		 0,14 °C
    0,04 % + 0,10 °C    		 500 ?A 0,06 °C
    0,017 % + 0,05 °C    		 0,12 °C
    0,034 % + 0,10 °C    		 0,1 mA a 1 mA
    500 ? Pt (385) -200 a 100
    100 a 630    		 0,07 °C
    0,02 % + 0,05 °C    		 0,14 °C
    0,04 % + 0,10 °C    		 250 ?A 0,06 °C
    0,017% + 0,05 °C    		 0,12 °C
    0,034 % + 0,10 °C    		 0,1 mA a 1 mA
    1000 ? Pt (385) -200 a 100
    100 a 630    		 0,07 °C
    0,02 % + 0,05 °C    		 0,14 °C
    0,04% + 0,10 °C    		 150 ?A 0,06 C
    0,017 % + 0,05 °C    		 0,12 C
    0,034 % + 0,10 °C    		 0,1 mA a 1 mA
    100 ? Pt (3916) -200 a 100
    100 a 630    		 0,07 °C
    0,02 % + +0,05 °C    		 0,14 °C
    0,04 % + +0,10 °C    		 1 mA 0,05 °C
    0,0125 % + 0,04 °C    		 0,10 °C
    0,025 % + 0,08 °C    		 0,1 mA a 10 mA
    100 ? Pt (3926) -200 a 100
    100 a 630    		 0,08 °C
    0,02 % + +0,06 °C    		 0,16 °C
    0,04 % + +0,12 °C    		 1 mA 0,05 °C
    0,0125 % + 0,04 °C    		 0,10 °C
    0,025 % + 0,08 °C    		 0,1 mA a 10 mA
    10 ? Cu (427) -100 a 260 0,2 °C 0,4 °C 3 mA 0,2 °C 0,4 °C 0,1 mA a 10 mA
    120 ? Ni (672) -80 a 260 0,1 °C 0,2 °C 1 mA 0,04 °C 0,08 °C 0,1 mA a 10 mA

    1Para medições de RTD com dois e três fios, acrescente 0,4°C às especificações.
    2Permite o uso de transmissores pulsados e PLCs com tempos de pulso a partir de 1 ms

    Temperatura, termopares
    Tipo Origem °C Medição °C Origem °C
    1 ano 2 anos 1 ano 2 anos
    E -250 a -200 1.3 2 0.6 0.9
    -200 a -100 0.5 0.8 0.3 0.4
    -100 a 600 0.3 0.4 0.3 0.4
    600 a 1000 0.4 0.6 0.2 0.3
    N -200 a -100 1 1.5 0.6 0.9
    -100 a 900 0.5 0.8 0.5 0.8
    900 a 1300 0.6 0.9 0.3 0.4
    J -210 a -100 0.6 0.9 0.3 0.4
    -100 a 800 0.3 0.4 0.2 0.3
    800 a 1200 0.5 0.8 0.3 0.3
    K -200 a -100 0.7 1 0.4 0.6
    -100 a 400 0.3 0.4 0.3 0.4
    400 a 1200 0.5 0.8 0.3 0.4
    1200 a 1372 0.7 1 0.3 0.4
    T -250 a -200 1.7 2.5 0.9 1.4
    -200 a 0 0.6 0.9 0.4 0.6
    0 a 400 0.3 0.4 0.3 0.4
    B 600 a 800 1.3 2 1 1.5
    800 a 1000 1 1.5 0.8 1.2
    1000 a 1820 0.9 1.3 0.8 1.2
    R -20 a 0 2.3 2.8 1.2 1.8
    0 a 100 1.5 2.2 1.1 1.7
    100 a 1767 1 1.5 0.9 1.4
    U -20 a 0 2.3 2.8 1.2 1.8
    0 a 200 1.5 2.1 1.1 1.7
    200 a 1400 0.9 1.4 0.9 1.4
    1400 a 1767 1.1 1.7 1 1.5
    C 0 a 800 0.6 0.9 0.6 0.9
    800 a 1200 0.8 1.2 0.7 1
    1200 a 1800 1.1 1.6 0.9 1.4
    1800 a 2316 2 3 1.3 2
    L -200 a -100 0.6 0.9 0.3 0.4
    -100 a 800 0.3 0.4 0.2 0.3
    800 a 900 0.5 0.8 0.2 0.3
    U -200 a 0 0.6 0.9 0.4 0.6
    0 a 600 0.3 0.4 0.3 0.4
    BP 0 a 1000 1 1.5 0.4 0.6
    1000 a 2000 1.6 2.4 0.6 0.9
    2000 a 2500 2 3 0.8 1.2
    XK -200 a 300 0.2 0.3 0.2 0.5
    300 a 800 0.4 0.6 0.3 0.6
