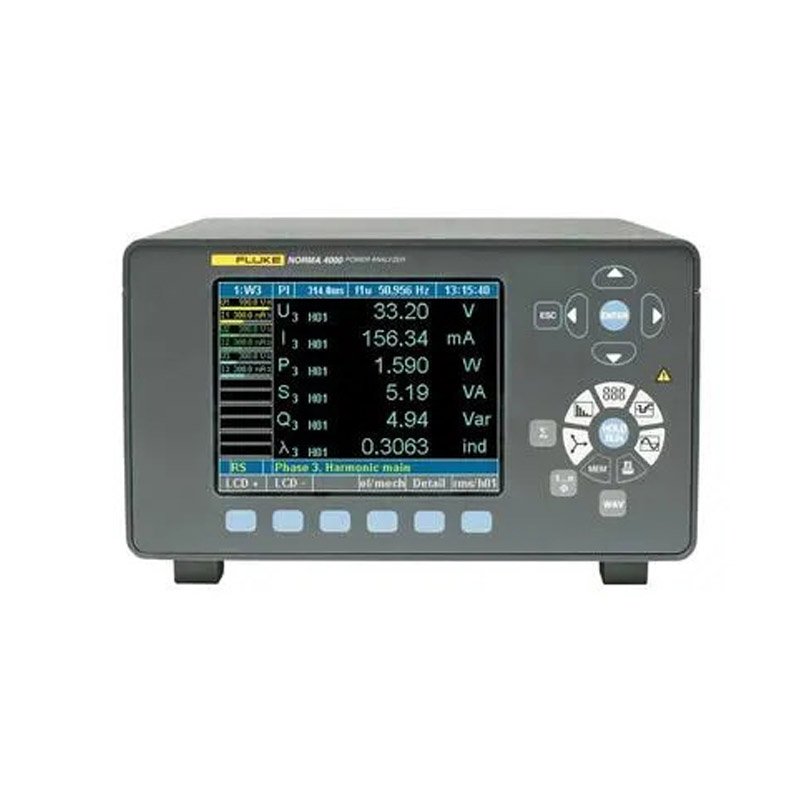

    Analisador de Potência Trifásica Fluke Norma 4000: Alta Precisão para Eletrônica de Potência

    O Fluke Norma 4000 é a ferramenta definitiva para engenheiros que buscam medições de alta precisão no desenvolvimento e teste de componentes eletrônicos. Com uma arquitetura patenteada de elevada largura de banda, este analisador compacto garante confiabilidade técnica incomparável na avaliação de motores, inversores e sistemas de iluminação, consolidando a Fluke como referência em diagnóstico de sistemas dinâmicos.

    Destaques de Hardware

    A engenharia do Fluke Norma 4000 foca na robustez e na aquisição simultânea de dados, permitindo uma visão fiel de eventos complexos em bancadas de teste ou no terreno.

    • Aquisição Paralela de Fases: Captura simultânea em todas as fases para uma visualização precisa de eventos dinâmicos, garantindo que nenhum detalhe do sinal seja perdido.

    • Isolamento Galvânico Total: Todas as entradas são isoladas para evitar curto-circuitos, proporcionando máxima integridade em aplicações elétricas críticas.

    • Design Compacto e Portátil: Estrutura otimizada que facilita o transporte e economiza espaço valioso em mesas de trabalho e laboratórios.

    • Display Colorido de 5,7”: Interface visual de alta definição que facilita a leitura de diagramas de vetores, modos de osciloscópio e análises de espectro.

    • Interface de Processo PI1: Permite medir binário (torque) e velocidade através de sensores externos, essencial para testes detalhados em motores e transmissões.

    Diferenciais de Software e Interface

    A inteligência de processamento da linha Norma permite converter sinais de alta frequência em diagnósticos claros, otimizando o tempo de desenvolvimento de novos produtos.

    • Software Fluke NormaView: Plataforma dedicada para PC que simplifica a transferência de dados, análise de tendências e a criação de relatórios técnicos profissionais.

    • Análise FFT e Modo DSO: Inclui Transformada Rápida de Fourier e Osciloscópio Digital na unidade base, permitindo análises profundas de harmônicos até a 40ª ordem.

    • Memória Expansível até 128 MB: Capacidade robusta para armazenamento de valores medidos durante longos períodos de monitoramento dinâmico.

    • Tempo Médio Selecionável: Flexibilidade total com intervalos de 15 ms a 3600 s, ajustando-se perfeitamente à dinâmica de cada aplicação específica.

    Segurança e Conformidade

    O Fluke Norma 4000 foi projetado sob rigorosos padrões de conformidade, assegurando medições estáveis mesmo em sistemas de alta frequência e baixa potência.

    • Precisão em Fatores de Potência Baixos: Ideal para cálculos de eficiência em transformadores de grande potência, mantendo a estabilidade dos dados em condições desafiadoras.

    • Largura de Banda de até 10 MHz: Garante a conformidade técnica para testes em sistemas de iluminação e balastros de alta frequência com precisão absoluta.

    • Conectividade Versátil: Equipado de série com portas RS232 e USB, com opcionais para Ethernet e IEEE488, garantindo integração segura com redes de laboratório.

    Tabela Comparativa de Modelos

    Recurso Técnico Fluke Norma 4000 Fluke Norma 5000
    Fases de Potência 1 a 3 fases 3 a 6 fases
    Ideal para Testes de campo e bancada Desenvolvimento de conversores
    Largura de Banda DC a 3 MHz DC a 10 MHz
    Taxa de Amostragem 341 kHz ou 1 MHz 341 kHz ou 1 MHz
    Impressora Interna Não disponível Opcional

    Especificações

    Especificações: Analisadores de potência Fluke Norma 4000

    Especificações gerais
    Número de fases
    Fluke Norma 4000:  1 a 3
    Fluke Norma 5000:  3, 4, 6
    Peso
    Fluke Norma 4000:  Aprox. 5 kg (11 lb.)
    Fluke Norma 5000:  Aprox. 7 kg (15 lb.)
    Tamanho
    Fluke Norma 4000:  150 mm x 237 mm x 315 mm
    (5,9 pol. x 9,3 pol. x 12,4 pol.)
    Fluke Norma 5000:  150 mm x 447 mm x 315 mm
    (5,9 pol. x 17,6 pol. x 12,4 pol.)
    Impressora incorporada
    Fluke Norma 4000:  Não
    Fluke Norma 5000:  Sim (opcional)
    Visor
     Cores, 5,7″ / 144 mm – 320 x 240 pixeis
     Retroiluminação e contraste seleccionável pelo utilizador.
    Largura de banda
     DC a 3 MHz ou DC a 10 MHz, dependendo do módulo de entrada
    Precisão básica
     0,2%, 0,1% ou 0,03%, dependendo dos módulos de entrada
    Taxa de amostragem
     0,33 MHz ou 1 MHz, dependendo dos módulos de entrada
    Gama de entrada de tensão
     0,3 V a 1000 V
    Gama de entrada de corrente (directa, não proveniente de derivação)
     0,03 mA a 20 A, dependendo do módulo de entrada
    Memória para configurações
     4 MB
    Memória para definições
     0,5 MB
    Fast Fourier Transformation (FFT – Transformação de Fourier Rápida)
     Até ao 40º harmónico
    Interface RS-232/USB
     De série
    Interface de processo PI1(8 entradas analógicas/impulsos e 4 saídas analógicas)
     Opcional
    Interface IEEE 488.2 /GPIB (1 MBit/s Ethernet/10 MBit/s ou 100 Mbit/s)
     Opcional
    Software para PC Fluke NormaView (para transferência de dados, análise e criação de relatórios)
     De série



    Funções básicas
    Fast Fourier Transformation (FFT – Transformação de Fourier Rápida)
     Cálculo de harmónicos com representação gráfica. São apresentados até 3 gráficos de barras ao mesmo tempo.
     Valores medidos: U, I, P por fase
     Ordem: do 1º ao 40º harmónico, metade da frequência de amostragem no máximo
    Osciloscópio digital (DSO)
     Apresentação simultânea de até 3 valores medidos no nível de amostragem. Visualização rápida da forma e distorção da curva.
    Função de integração (energia)
     Apresentação simultânea de até 6 valores numéricos configuráveis. Condições de Iniciar/Parar e direcção positiva/negativa disponíveis.
    Apresentação de vectores
     Apresentação de vectores de HO1 até 6 sinais. Para testes rápidos da ligação correcta do instrumento e visão rápida do ângulo de fase de cada sinal.
    Gravador
     Apresentação de valores médios ao longo do tempo para determinação da tendência.
    Memória RAM
     Armazenamento dos valores de amostragem e médios; definição das condições de início e paragem.
     Na memória RAM, estão disponíveis aproximadamente 4 MB para o armazenamento dos valores medidos.
    Configuração
     Configurar o analisador para medir e apresentar os dados no formato desejado.



    Condições ambientais
    Gama de temperaturas de funcionamento
     5 °C a 35 °C (41 °F a 95 °F)
    Gama de temperaturas de armazenamento
     -20 °C a 50 °C (-4 °F a 122 °F)
    Material da caixa
     Os Analisadores de Potência Fluke Norma são extremamente compactos e estão equipados com uma robusta caixa metálica para estarem em conformidade com as normas EMC.
    Classe climática
     KYG DIN 40040, máx. de humidade relativa de 85%, sem condensação.
    Fonte de alimentação
     85 V AC a 264 V AC, 50 Hz a 60 Hz, DC 100 a 260 V, aprox. Ficha europeia de 40 VA com interruptor. Borne de ligação para corrente disponível em alguns modelos.
    Entradas de medição
     Tomadas de segurança de 4 mm, 2 para cada entrada. Ligação de derivação externa através de tomada BNC.
    Operação
     Teclado de membrana com cursor – teclas de função e funções directas.
    Ligações
     Painel posterior do Analisador Trifásico



    Valores medidos
     Cálculo sem falhas dos valores médios para cada fase. No sistema trifásico, cálculo adicional da potência total e média de V e I das três fases. O H01 fundamental também será calculado no modo síncrono para estes valores.
     Urms valor efectivo, Urm médio rectificado, valor médio Um
     Até mín., Até máx., Upp valores de pico
     Ucf factor de crista Ucf, Uff formato
     Ufc conteúdo fundamental
     Uthd factor de distorção DIN, IEC
     Irms valor efectivo, Irm médio rectificado, Im valor médio
     Ip-, Ip+, Ipp valores de pico
     Icf factor de crista Icf, Iff formato
     Ifc conteúdo fundamental
     Ithd factor de distorção DIN, IEC
     P tensão activa [W]
     Q potência reactiva [Var]
     S potência aparente [VA]
     ë, cos. ângulo da fase
     P função integral para tensão activa, Q potência reactiva, S potência aparente, tensão (Um) e corrente (Im),
     Número de dígitos 4 ou 5 dependendo do valor medido.



    Frequência e sincronização
    Faixa
     DC e 0,2 Hz para velocidade de amostragem
    Precisão
     ±0,01% do valor medido (leitura)
    •  Canais que podem ser seleccionados: todos os U/I ou entrada externa.
    •  Um de três filtros de passagem baixa com frequências diferentes podem ser ligados ao sinal.
    •  A frequência está sempre visível no topo do ecrã.
    •  A tomada de sincronização BNC na parte posterior do instrumento pode ser usada como entrada ou como saída.
    •  Os sinais de entrada podem ser medidos até à velocidade de amostragem da fase de potência. O nível máximo não pode ser superior a 50 V.
    •  O sinal de saída é TTL com 5 Volts de impulso (a frequência depende da frequência de sincronização medida).



    Memória de configurações
     Podem ser guardadas até 15 configurações de utilizadores numa memória permanente e recarregada posteriormente. As alterações que não foram guardadas são perdidas quando o instrumento é desligado.



    Interface
     Interface RS232 para transferência de firmware e intercâmbio de dados com o PC. É possível ligar uma impressora através de um conversor externo.
    Opções
     IEEE 488.2 / 1 MBit/s
     Ethernet / 10 MBit/s ou 100 Mbit/s



    Normas e segurança
    Segurança elétrica
     EN 61010-1 / 2ª Edição, 1000 V CAT II (600 V CAT III)
     Grau de poluição 2, Classe de segurança I
     EN 61558 para transformador
     EN 61010-2-031/032 para acessórios
    Entradas máximas
     Para entradas com tensão, Gama de medição de 1000 Vefectivos, pico de 2 kV
     Para entradas com corrente, Gama de medição de 10 Aefectivos, pico de 20 A
    Tensões de teste
    Entrada de rede  caixa (condutor protector): 1,5 KV AC
    Ligação de rede  Entrada de medição: 5,4 kV AC
    Entradas de medição  Caixa: 3,3 kV AC
    Entrada de medição  Entrada: 5,4 kV
    Susceptibilidade electromagnética
    Emissão:  IEC 61326-1, EN 50081-1, EN 55011 Classe B
    Imunidade:  IEC 61326-1 / Anexo A (sector industrial), EN 50082-1

    Fases de potência

    O analisador de potência Fluke Norma 4000 pode ser equipado com um máximo de três fases de potência e o analisador de potência Fluke Norma 5000 pode ser equipado com um máximo de seis fases de potência. Os utilizadores podem seleccionar a fase de potência mais adequada à sua aplicação. As especificações variam consoante o modelo da fase de potência.

    Cada ligação de fase de potência modular consiste num canal de medição de tensão e corrente. Cada canal de medição está disponível para cada unidade básica. Contudo, só pode ser utilizado um tipo de canal por unidade (ou seja, para uma unidade com quatro fases, 4 x PP40 ou 4 x PP64). Verificar configurações padrão.

    Visão geral das fases de potência



    Canais de fase de potência
    PP42
    Precisão:  0,2% (0,1% leit. + 0,1% leit.)
    Gama de corrente:  20 A
    Taxa de amostragem:  341 kHz
    Largura de banda:  3 MHz
    PP50
    Precisão:  0,1% (0,05% leit. + 0,05% leit.)
    Gama de corrente:  10 A
    Taxa de amostragem:  1 MHz
    Largura de banda:  10 MHz
    PP54
    Precisão:  0,1% (0,05% leit. + 0,05% leit.)
    Gama de corrente:  10 A
    Taxa de amostragem:  341 kHz
    Largura de banda:  3 MHz
    PP64
    Precisão:  0,03% (0,02% leit. + 0,01% leit.)
    Gama de corrente:  10 A
    Taxa de amostragem:  341 kHz
    Largura de banda:  3 MHz
