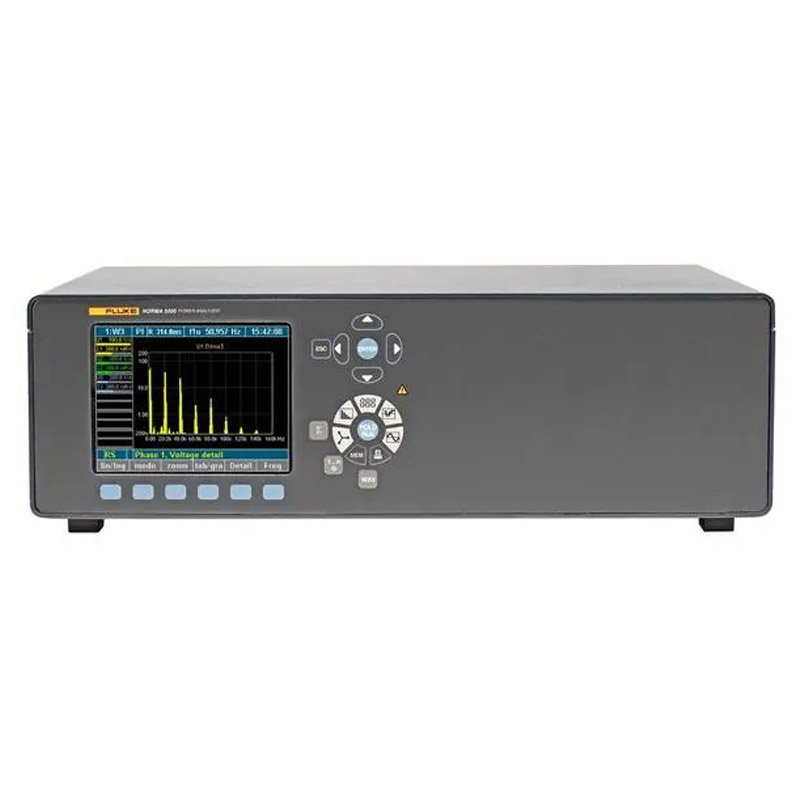

    Analisador de Potência Hexafásica Fluke Norma 5000: Máxima Largura de Banda para Testes Complexos

    O Fluke Norma 5000 é a ferramenta de análise definitiva para o desenvolvimento de conversores de frequência e sistemas de iluminação de alta performance. Com suporte para até seis fases de potência e a maior largura de banda do mercado, este analisador permite medições síncronas de alta precisão em eletrônica de potência, consolidando a Fluke como referência em diagnósticos laboratoriais e de campo para infraestruturas críticas.

    Destaques de Hardware

    Projetado para oferecer uma visão completa de sistemas multifásicos, o hardware do Fluke Norma 5000 combina densidade de canais com uma construção robusta e compacta.

    • Arquitetura Hexafásica (3 a 6 fases): Permite a medição simultânea de entradas e saídas, ideal para calcular a eficiência de transformadores e inversores de grande porte.

    • Largura de Banda Superior (10 MHz): Oferece precisão absoluta em frequências elevadas, garantindo análises detalhadas em saídas de balastros e componentes automotivos.

    • Aquisição Paralela e Síncrona: Captura todos os parâmetros elétricos e mecânicos na mesma janela de tempo, permitindo observar a interação dinâmica entre os componentes.

    • Interface de Processo PI1: Entrada dedicada para sensores externos de binário e velocidade, essencial para caracterizar perdas e eficiência em motores elétricos.

    • Design Ergonômico com Impressora Opcional: Estrutura que otimiza o espaço de bancada e permite o registro físico imediato dos resultados através da impressora interna integrada.

    Diferenciais de Software e Interface

    A inteligência de dados do Norma 5000 transforma sinais de alta frequência em informações acionáveis para engenharia de produto e manutenção avançada.

    • Software Fluke NormaView: Facilita a transferência de dados e a geração de relatórios técnicos, permitindo análises complexas de tendências diretamente no PC.

    • Osciloscópio Digital e Análise FFT: Inclui modos DSO e Transformada Rápida de Fourier na unidade base para decompor sinais e identificar harmônicos até a 40ª ordem.

    • Memória RAM Expansível: Capacidade de armazenamento de 4 MB expansível até 128 MB, assegurando o registro de sessões de teste prolongadas sem perda de resolução.

    • Amostragem de Alta Velocidade (1 MHz): Garante a captura de transientes e variações rápidas de sinal, fundamentais para o desenvolvimento de eletrônica de potência moderna.

    Segurança e Conformidade

    A série Norma 5000 é construída sob rígidos protocolos de isolamento, protegendo tanto o operador quanto os ativos sob teste em condições de alta energia.

    • Entradas Isoladas Galvanicamente: Proteção total contra curto-circuitos entre as fases, garantindo medições seguras em sistemas elétricos distintos e complexos.

    • Cálculos de Eficiência de Alta Precisão: Medições síncronas que validam a conformidade técnica de transformadores mesmo em fatores de potência extremamente baixos.

    • Conectividade Expansível: Além das portas RS232 e USB de série, oferece suporte opcional para IEEE488, Ethernet ou USB 2.0 para integração total em redes industriais.

    Tabela Comparativa de Performance

    Recurso Técnico Fluke Norma 5000 Fluke Norma 4000
    Fases de Potência 3 a 6 Fases 1 a 3 Fases
    Largura de Banda DC a 10 MHz DC a 3 MHz
    Impressora Interna Opcional Não Disponível
    Aplicações Conversores e Sistemas Hexafásicos Testes de Campo e Trifásicos

    Especificações

    Especificações: Analisadores de potência Fluke Norma 5000



    Especificações gerais
    Número de fases
    Fluke Norma 4000:  1 a 3
    Fluke Norma 5000:  3, 4, 6
    Peso
    Fluke Norma 4000:  Aprox. 5 kg (11 lb.)
    Fluke Norma 5000:  Aprox. 7 kg (15 lb.)
    Tamanho
    Fluke Norma 4000:  150 mm x 237 mm x 315 mm
    (5,9 pol. x 9,3 pol. x 12,4 pol.)
    Fluke Norma 5000:  150 mm x 447 mm x 315 mm
    (5,9 pol. x 17,6 pol. x 12,4 pol.)
    Impressora incorporada
    Fluke Norma 4000:  Não
    Fluke Norma 5000:  Sim (opcional)
    Visor
     Cores, 5,7″ / 144 mm – 320 x 240 pixeis
     Retroiluminação e contraste seleccionável pelo utilizador.
    Largura de banda
     DC a 3 MHz ou DC a 10 MHz, dependendo do módulo de entrada
    Precisão básica
     0,2%, 0,1% ou 0,03%, dependendo dos módulos de entrada
    Taxa de amostragem
     0,33 MHz ou 1 MHz, dependendo dos módulos de entrada
    Gama de entrada de tensão
     0,3 V a 1000 V
    Gama de entrada de corrente (directa, não proveniente de derivação)
     0,03 mA a 20 A, dependendo do módulo de entrada
    Memória para configurações
     4 MB
    Memória para definições
     0,5 MB
    Fast Fourier Transformation (FFT – Transformação de Fourier Rápida)
     Até ao 40º harmónico
    Interface RS-232/USB
     De série
    Interface de processo PI1(8 entradas analógicas/impulsos e 4 saídas analógicas)
     Opcional
    Interface IEEE 488.2 /GPIB (1 MBit/s Ethernet/10 MBit/s ou 100 Mbit/s)
     Opcional
    Software para PC Fluke NormaView (para transferência de dados, análise e criação de relatórios)
     De série



    Funções básicas
    Fast Fourier Transformation (FFT – Transformação de Fourier Rápida)
     Cálculo de harmónicos com representação gráfica. São apresentados até 3 gráficos de barras ao mesmo tempo.
     Valores medidos: U, I, P por fase
     Ordem: do 1º ao 40º harmónico, metade da frequência de amostragem no máximo
    Osciloscópio digital (DSO)
     Apresentação simultânea de até 3 valores medidos no nível de amostragem. Visualização rápida da forma e distorção da curva.
    Função de integração (energia)
     Apresentação simultânea de até 6 valores numéricos configuráveis. Condições de Iniciar/Parar e direcção positiva/negativa disponíveis.
    Apresentação de vectores
     Apresentação de vectores de HO1 até 6 sinais. Para testes rápidos da ligação correcta do instrumento e visão rápida do ângulo de fase de cada sinal.
    Gravador
     Apresentação de valores médios ao longo do tempo para determinação da tendência.
    Memória RAM
     Armazenamento dos valores de amostragem e médios; definição das condições de início e paragem.
     Na memória RAM, estão disponíveis aproximadamente 4 MB para o armazenamento dos valores medidos.
    Configuração
     Configurar o analisador para medir e apresentar os dados no formato desejado.





    Condições ambientais
    Gama de temperaturas de funcionamento
     5 °C a 35 °C (41 °F a 95 °F)
    Gama de temperaturas de armazenamento
     -20 °C a 50 °C (-4 °F a 122 °F)
    Material da caixa
     Os Analisadores de Potência Fluke Norma são extremamente compactos e estão equipados com uma robusta caixa metálica para estarem em conformidade com as normas EMC.
    Classe climática
     KYG DIN 40040, máx. de humidade relativa de 85%, sem condensação.
    Fonte de alimentação
     85 V AC a 264 V AC, 50 Hz a 60 Hz, DC 100 a 260 V, aprox. Ficha europeia de 40 VA com interruptor. Borne de ligação para corrente disponível em alguns modelos.
    Entradas de medição
     Tomadas de segurança de 4 mm, 2 para cada entrada. Ligação de derivação externa através de tomada BNC.
    Operação
     Teclado de membrana com cursor – teclas de função e funções directas.
    Ligações

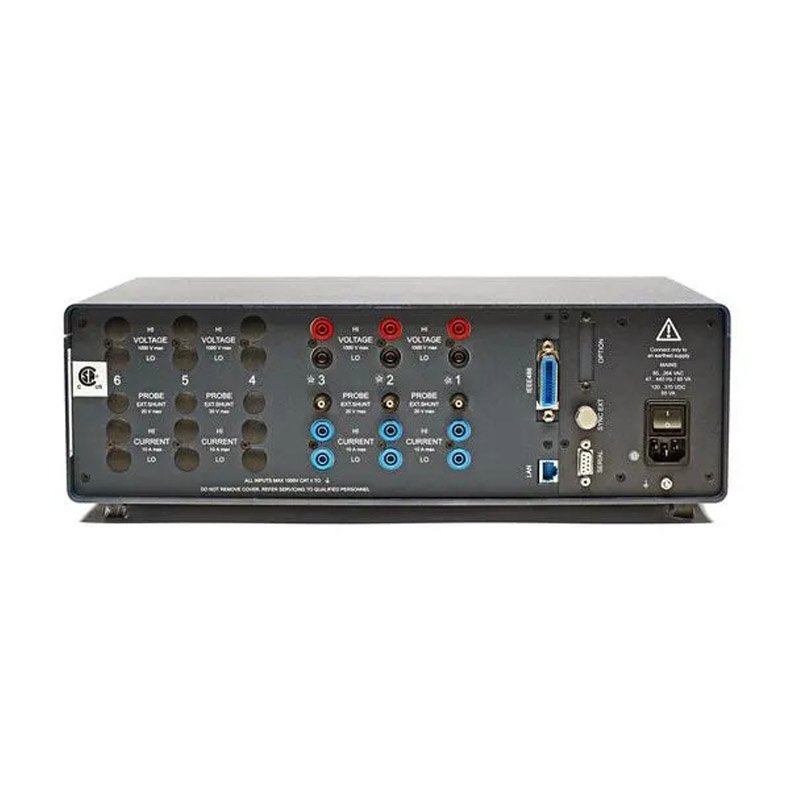

     Painel posterior do Analisador Trifásico





    Valores medidos
     Cálculo sem falhas dos valores médios para cada fase. No sistema trifásico, cálculo adicional da potência total e média de V e I das três fases. O H01 fundamental também será calculado no modo síncrono para estes valores.
     Urms valor efectivo, Urm médio rectificado, valor médio Um
     Até mín., Até máx., Upp valores de pico
     Ucf factor de crista Ucf, Uff formato
     Ufc conteúdo fundamental
     Uthd factor de distorção DIN, IEC
     Irms valor efectivo, Irm médio rectificado, Im valor médio
     Ip-, Ip+, Ipp valores de pico
     Icf factor de crista Icf, Iff formato
     Ifc conteúdo fundamental
     Ithd factor de distorção DIN, IEC
     P tensão activa [W]
     Q potência reactiva [Var]
     S potência aparente [VA]
     ë, cos. ângulo da fase
     P função integral para tensão activa, Q potência reactiva, S potência aparente, tensão (Um) e corrente (Im),
     Número de dígitos 4 ou 5 dependendo do valor medido.





    Frequência e sincronização
    Faixa
     DC e 0,2 Hz para velocidade de amostragem
    Precisão
     ±0,01% do valor medido (leitura)
    •  Canais que podem ser seleccionados: todos os U/I ou entrada externa.
    •  Um de três filtros de passagem baixa com frequências diferentes podem ser ligados ao sinal.
    •  A frequência está sempre visível no topo do ecrã.
    •  A tomada de sincronização BNC na parte posterior do instrumento pode ser usada como entrada ou como saída.
    •  Os sinais de entrada podem ser medidos até à velocidade de amostragem da fase de potência. O nível máximo não pode ser superior a 50 V.
    •  O sinal de saída é TTL com 5 Volts de impulso (a frequência depende da frequência de sincronização medida).
    Memória de configurações
     Podem ser guardadas até 15 configurações de utilizadores numa memória permanente e recarregada posteriormente. As alterações que não foram guardadas são perdidas quando o instrumento é desligado.



    Interface
     Interface RS232 para transferência de firmware e intercâmbio de dados com o PC. É possível ligar uma impressora através de um conversor externo.
    Opções
     IEEE 488.2 / 1 MBit/s
     Ethernet / 10 MBit/s ou 100 Mbit/s
    Normas e segurança
    Segurança elétrica
     EN 61010-1 / 2ª Edição, 1000 V CAT II (600 V CAT III)
     Grau de poluição 2, Classe de segurança I
     EN 61558 para transformador
     EN 61010-2-031/032 para acessórios
    Entradas máximas
     Para entradas com tensão, Gama de medição de 1000 Vefectivos, pico de 2 kV
     Para entradas com corrente, Gama de medição de 10 Aefectivos, pico de 20 A
    Tensões de teste
    Entrada de rede  caixa (condutor protector): 1,5 KV AC
    Ligação de rede  Entrada de medição: 5,4 kV AC
    Entradas de medição  Caixa: 3,3 kV AC
    Entrada de medição  Entrada: 5,4 kV
    Susceptibilidade electromagnética
    Emissão:  IEC 61326-1, EN 50081-1, EN 55011 Classe B
    Imunidade:  IEC 61326-1 / Anexo A (sector industrial), EN 50082-1

    Fases de potência

    O analisador de potência Fluke Norma 4000 pode ser equipado com um máximo de três fases de potência e o analisador de potência Fluke Norma 5000 pode ser equipado com um máximo de seis fases de potência. Os utilizadores podem seleccionar a fase de potência mais adequada à sua aplicação. As especificações variam consoante o modelo da fase de potência.

    Cada ligação de fase de potência modular consiste num canal de medição de tensão e corrente. Cada canal de medição está disponível para cada unidade básica. Contudo, só pode ser utilizado um tipo de canal por unidade (ou seja, para uma unidade com quatro fases, 4 x PP40 ou 4 x PP64). Verificar configurações padrão.

    Visão geral das fases de potência

    Canais de fase de potência
    PP42
    Precisão:  0,2% (0,1% leit. + 0,1% leit.)
    Gama de corrente:  20 A
    Taxa de amostragem:  341 kHz
    Largura de banda:  3 MHz
    PP50
    Precisão:  0,1% (0,05% leit. + 0,05% leit.)
    Gama de corrente:  10 A
    Taxa de amostragem:  1 MHz
    Largura de banda:  10 MHz
    PP54
    Precisão:  0,1% (0,05% leit. + 0,05% leit.)
    Gama de corrente:  10 A
    Taxa de amostragem:  341 kHz
    Largura de banda:  3 MHz
    PP64
    Precisão:  0,03% (0,02% leit. + 0,01% leit.)
    Gama de corrente:  10 A
    Taxa de amostragem:  341 kHz
    Largura de banda:  3 MHz
