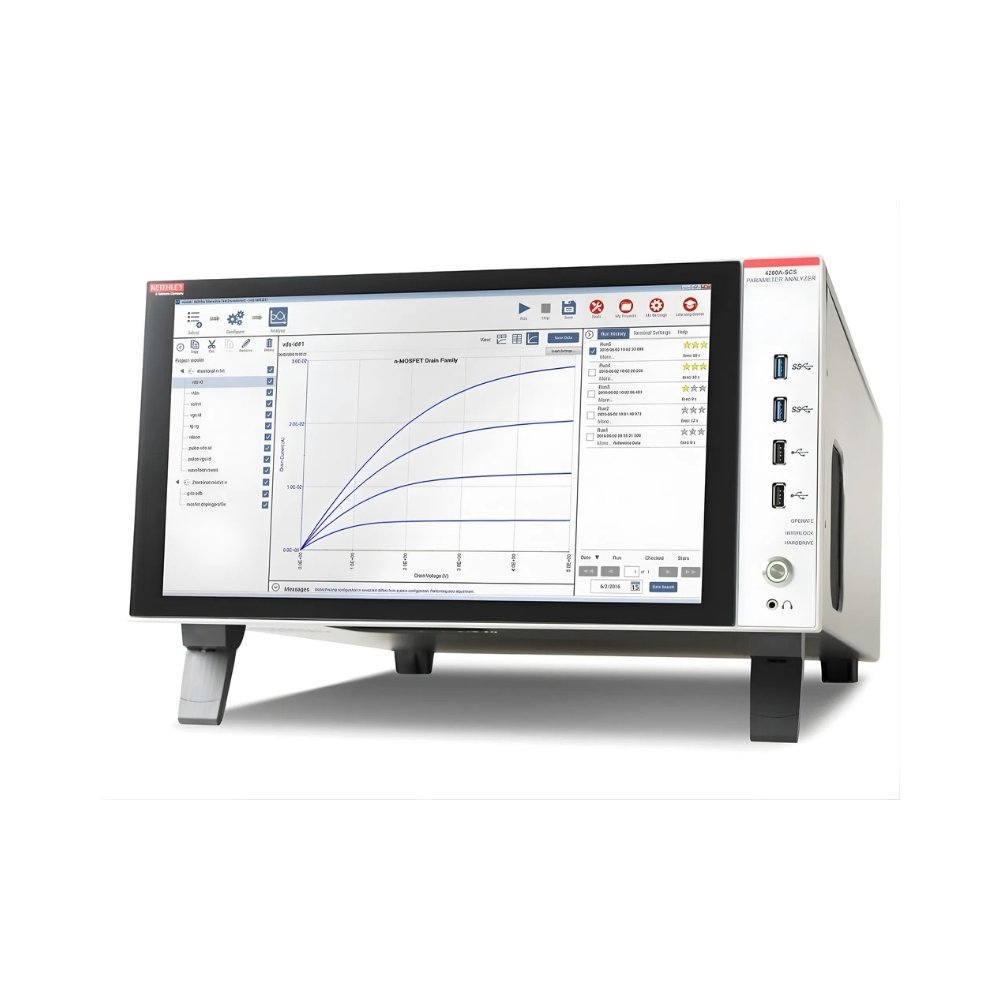

Analisador de Parâmetros Keithley 4200A-SCS

Acelere pesquisas, análises de confiabilidade e estudos de falhas em dispositivos semicondutores, materiais e desenvolvimento de processos.

O 4200A-SCS é o analisador de parâmetros de mais alto desempenho da categoria, oferecendo medições sincronizadas de Corrente-Tensão (I-V), Capacitância-Tensão (C-V) e I-V pulsado ultrarrápido. Obtenha insights paramétricos de forma rápida e clara.

Impulsione suas descobertas com facilidade O Analisador de Parâmetros 4200A-SCS reduz o tempo entre a configuração e a execução dos testes de caracterização em até 50%, sem comprometer a capacidade de medição e análise. Além disso, a expertise de medição integrada oferece orientação inigualável para os testes, garantindo suprema confiança nos resultados.

Destaques Principais

• Hardware de medição avançado: Suporte completo para tipos de medição DC I-V, C-V e I-V pulsado.

• Pronto para usar: Comece a testar imediatamente com centenas de aplicações pré-configuradas e modificáveis incluídas no software Clarius.

• Automação inteligente: Extração de parâmetros em tempo real, geração automática de gráficos e funções de análise complexas.

Caracterização C-V de Alta Precisão

Realize medições na escala de um dígito de femtofarads com a mais nova unidade de capacitância-tensão (CVU) da Keithley, a 4215-CVU. Ao integrar uma fonte AC de 1 V à arquitetura de CVU líder da indústria, a 4215-CVU oferece medições de capacitância de baixo ruído em frequências de 1 kHz a 10 MHz.

Destaques:

• Primeiro medidor C-V da categoria capaz de fornecer uma tensão de fonte AC de 1 V.

• Resolução de frequência de 1 kHz em toda a faixa (1 kHz a 10 MHz).

• Mede capacitância, condutância e admitância.

• Medição em até quatro canais com o Multiswitch 4200A-CVIV.

Meça. Comute. Repita.

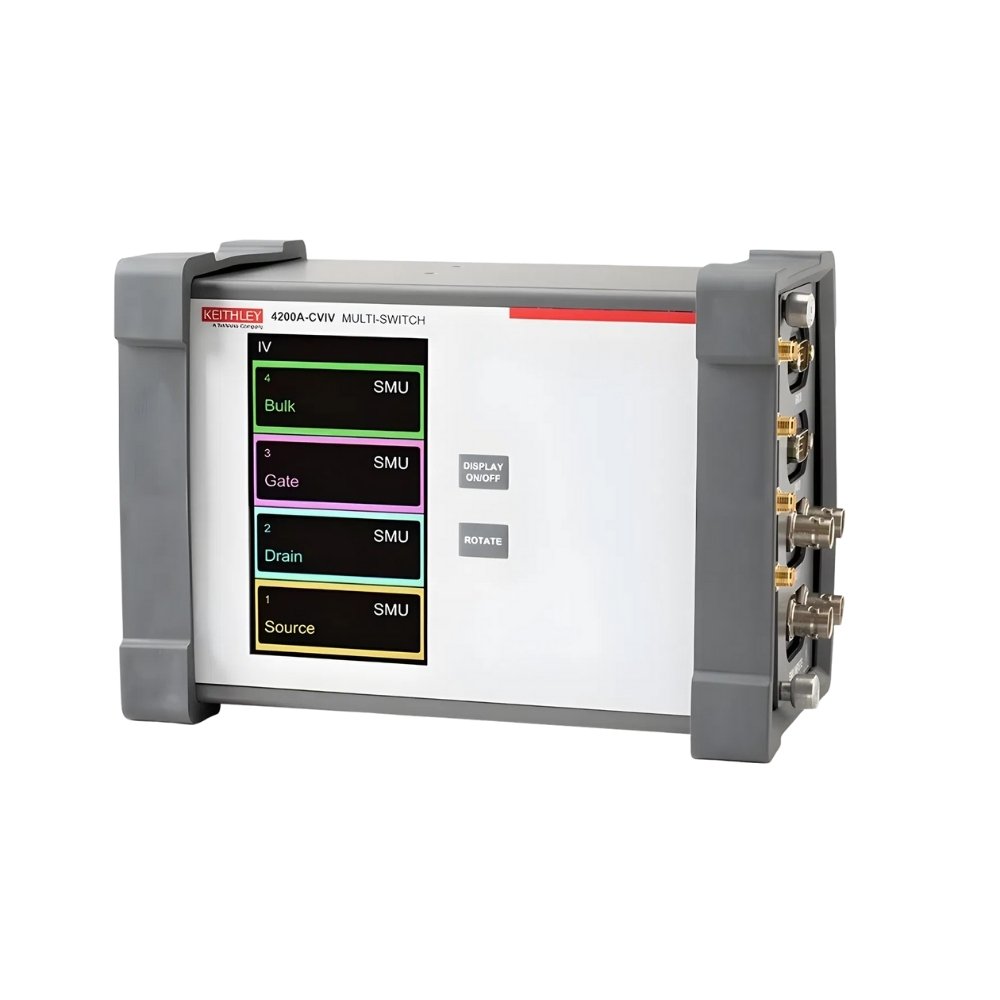

O Multiswitch 4200A-CVIV alterna automaticamente entre medições I-V e C-V sem a necessidade de recabeamento ou de levantar as pontas de prova (prober tips). Diferente dos concorrentes, o display de quatro canais do 4200A-CVIV fornece feedback visual local para uma configuração de teste rápida e fácil resolução de problemas (troubleshooting) caso ocorram resultados inesperados.

Destaques:

• Mude a medição C-V para qualquer terminal do dispositivo sem recabeamento.

• Configurável pelo usuário para capacidade de baixa corrente.

• Personalize os nomes dos canais de saída.

• Visualize o status do teste em tempo real.

Medições Estáveis de Baixa Corrente para Caracterização I-V

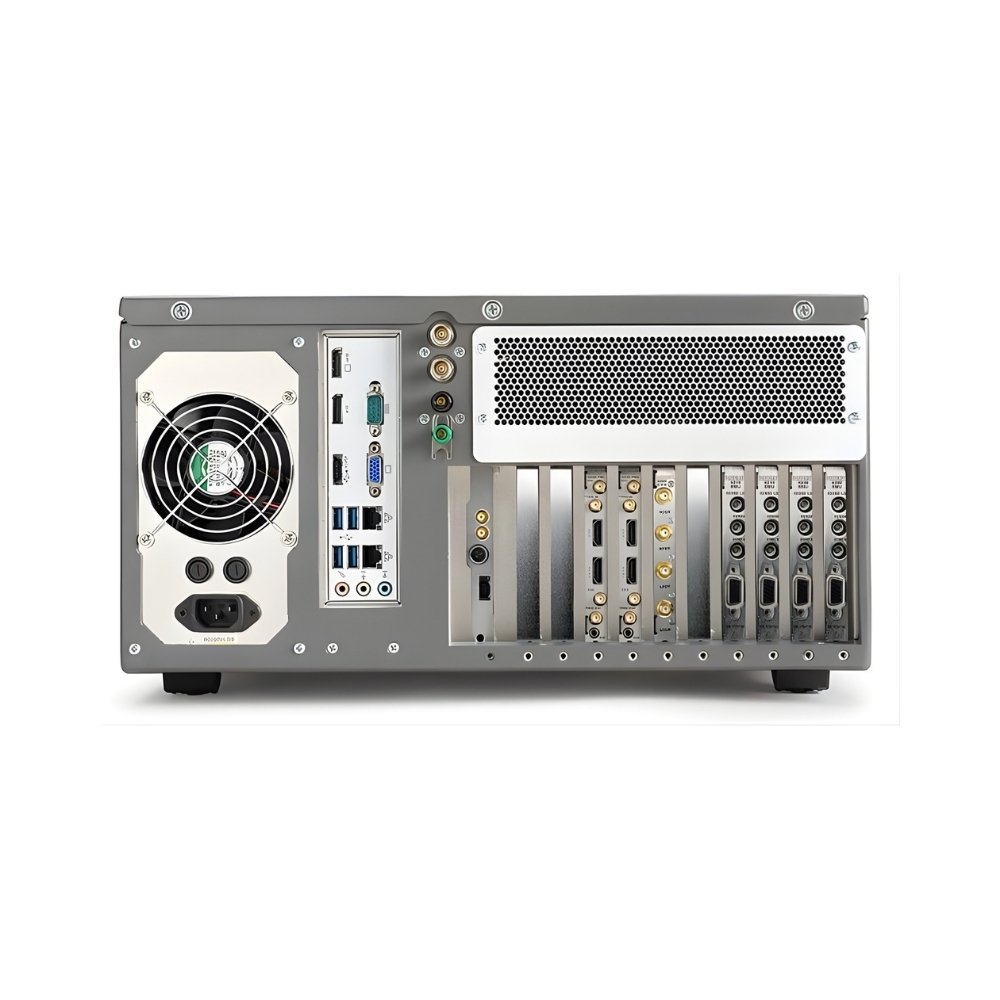

Com os módulos 4201-SMU e 4211-SMU, você alcança medições estáveis de baixa corrente mesmo em sistemas de alta capacitância. Com quatro modelos de Unidade de Medida e Fonte (SMU) à escolha, o 4200A-SCS pode ser personalizado para atender a todas as suas necessidades de medição I-V.

A Keithley garante as medições de baixa corrente mais precisas com tempo de inatividade mínimo ou nulo, oferecendo unidades instaláveis em campo e módulos pré-amplificadores opcionais.

Destaques:

• Adicione uma SMU sem precisar enviar o instrumento de volta à fábrica.

• Realize medições na ordem de femtoamperes.

• Suporte para até 9 canais SMU.

• Otimizado para cabos longos ou chucks (bases de fixação) grandes.

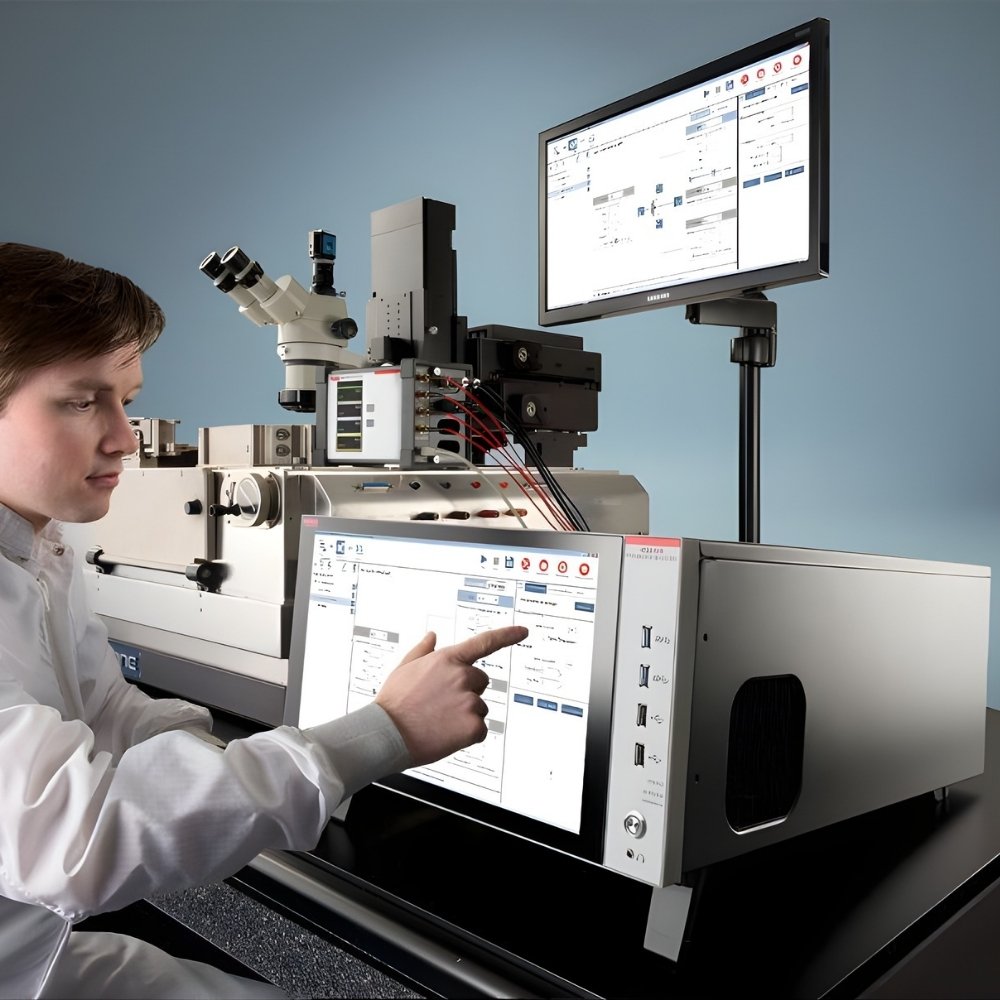

Solução Integrada com Probers Analíticos e Controladores Criogênicos

O Analisador de Parâmetros 4200A-SCS suporta diversos wafer probers (estações de prova) manuais e semiautomáticos, além de controladores de temperatura criogênica. A compatibilidade inclui marcas como MPI, Cascade MicroTech, Lucas Labs/Signatone, MicroManipulator, Wentworth Laboratories e o controlador criogênico LakeShore Modelo 336.

Destaques:

• Sequenciamento de testes no estilo "apontar e clicar".

• Modo "Manual" para testar a funcionalidade do prober.

• Modo de simulação (Fake prober) permite depuração (debugging) sem remover comandos.
