Analisador de Espectro FPC1500

Descrição

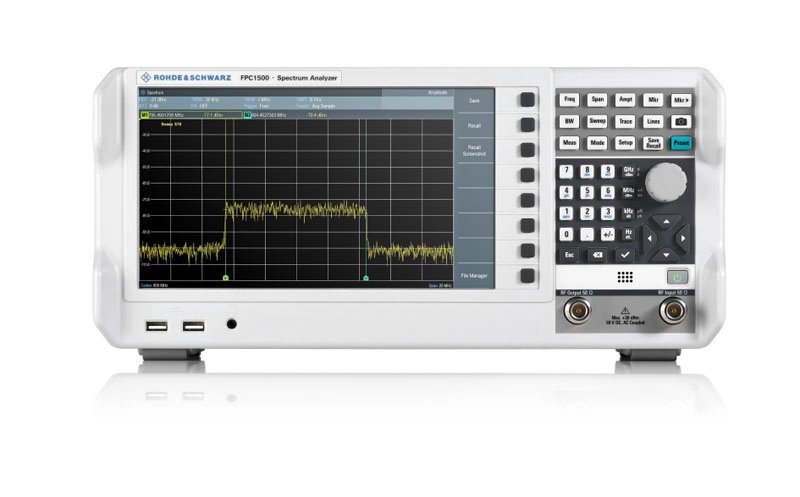

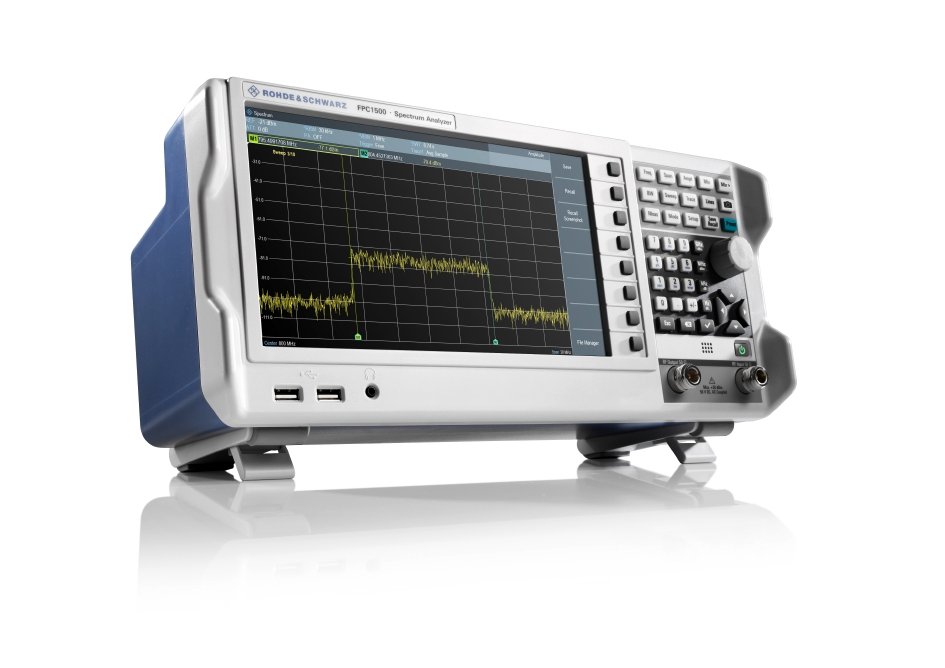

Analisador de Espectro FPC1500

Muito mais que um Analisador de Espectro, o  R&S®FPC1500 fornece a capacidade dos três mais comuns instrumentos utilizados em uma bancada de trabalho de um Engenheiro de RF, como por exemplo, no desenvolvimento de dispositivos de IoT.

Inesperado desempenho de RF:

Uma característica crítica para medir sinais de amplitude extremamente baixa é alta sensibilidade. O R&S FPC1500 oferece um nível de ruído de -150 dBm (típico), que pode ser ampliado para -165 dBm (típico) quando utilizado o pré-amplificador opcional disponível através de upgrade de software. Com o R&S FPC1500 os usuários podem medir sinais de RF de até +30 dBm (1 W), graças a sua ampla capacidade de potência de entrada , 10 vezes mais potente do que outros Analisadores de espectro da mesma categoria. A combinação de baixo piso de ruído e alta potência de entrada máxima fornece uma faixa dinâmica de medição excepcionalmente ampla. O R&S FPC1500 é fornecido com Resolução de banda de 1Hz, a melhor de sua categoria. Além disto, possui tela de alta resolução e tamanho de 10.1 “(26 cm),  26% maior do que em outros instrumentos. Com a oferta desta alta resolução de medição e visualização, os sinais poderão ser medidos em detalhes  ainda mais nítidos.

Fácil acesso e controle remoto

A função controle virtual permite controlar o instrumento remotamente, além de monitorar as medições. Com interface Ethernet com fio padrão, o R&S® FPC1500 oferece o software R&S®InstrumentView para Microsoft © Windows, bem como as plataformas R&S® MobileView baseadas em aplicativos iOS / Android permitem o controlar o instrumento remotamente. A medição pode ocorrer em qualquer lugar, a qualquer hora. O R&S® InstrumentView está disponível para download na página inicial do produto no website da Rohde & Schwarz. Os aplicativos para smartphone R& S®MobileView estão disponíveis nas lojas de aplicativos oficiais dos sistemas iOS / Android.

O FPC1500 não só  apresenta medições com uso de um Gerador de varreduras (Tracking Generator) com  funcionalidade de offset de freqüência, mas, a sua fonte de sinal é totalmente independente de maneira que também possa ser utilizado como Gerador de RF. Um sinal CW pode ser definido dentro da faixa de freqüência, ou em um modo acoplado para seguir a configuração de freqüência central da função Analisador de Espectro.

O FPC1500 possui de fábrica uma ponte VSWR interna que dispensa a necessidadede instalação de uma ponte externa. Aliada ao Gerador de varreduras, possibilita ao FPC1500 a medição de transmissão escalar, como por exemplo, medidas  de resposta em frequência em filtros de RF

Além disto, com a instalação da opção FPC-K42, o FPC1500 passa a ofercer a capacidade de medidas de transmissão S21 e  reflexão S11, incluindo Carta de  Smith, Distância até a falha (DTF) e Perda em cabos. Esses recursos possibilitam realizar medições importantes., tais como Impedância em antenas e circuitos de RF com a exibição de Carta de Smith além de detecção perdas e falhas em cabos,

Da mesma forma que a família FPC1000, a versão básica do R&S FPC1500 é fornecida com uma faixa de frequência de 5 kHz a 1 GHz, que pode ser expandida para 2 GHz ou 3 GHz através de atualizações de software – uma nova característica nesta categoria de instrumentos. Os upgrades podem ser adquiridos conforme necessário e estão disponíveis instantaneamente ao instalar o keycode. O procedimento é rápido, simples e, não requer recalibração do instrumento.

Proteção ao investimento, alta resolução,fácil controle e a versatilidade de três instrumentos em um (Analisador de Espectro, Gerador de RF e Network Analyzer) – todas essas características tornam o R&S ®FPC1500 uma ferramenta perfeita para laboratórios de Universidades, Instituições de Pesquisa e Instalações de produção e serviços.
