2601B-PULSE: Gerador de Pulso de 10 µs e Unidade de Medida de Fonte (SMU)

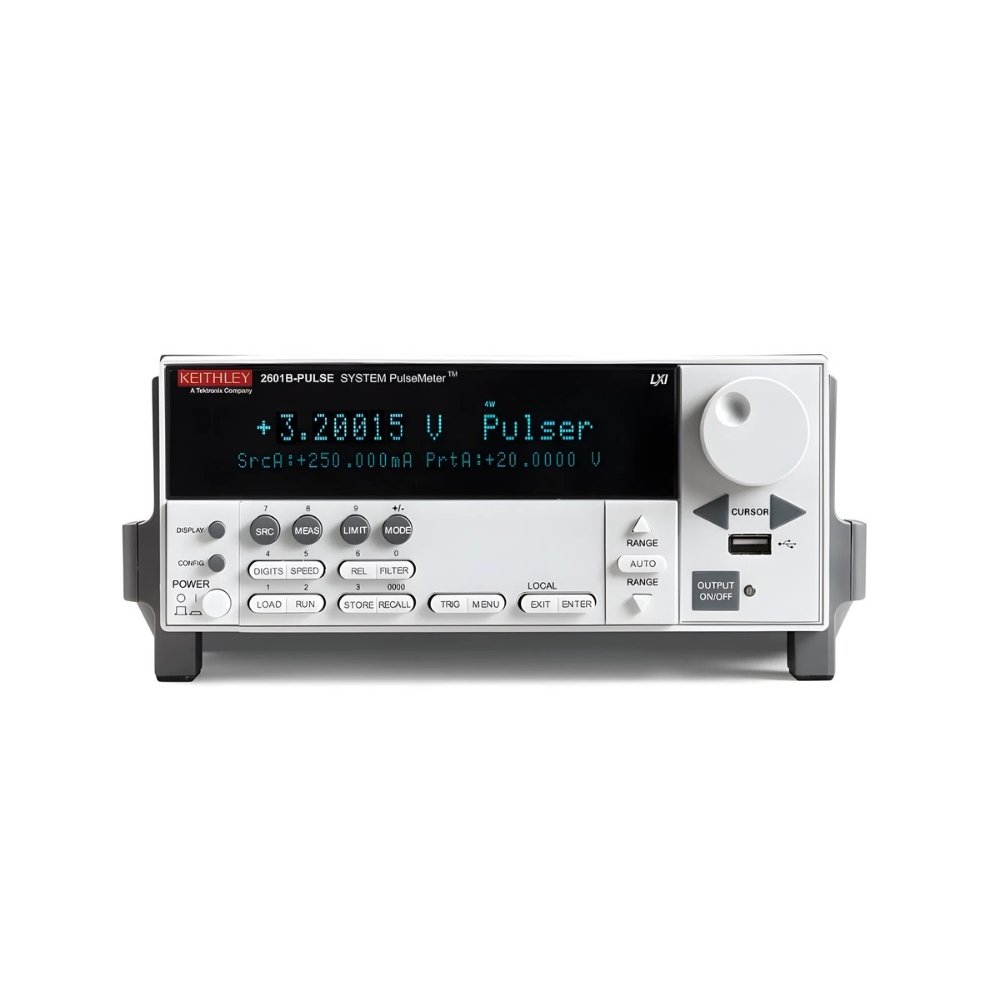

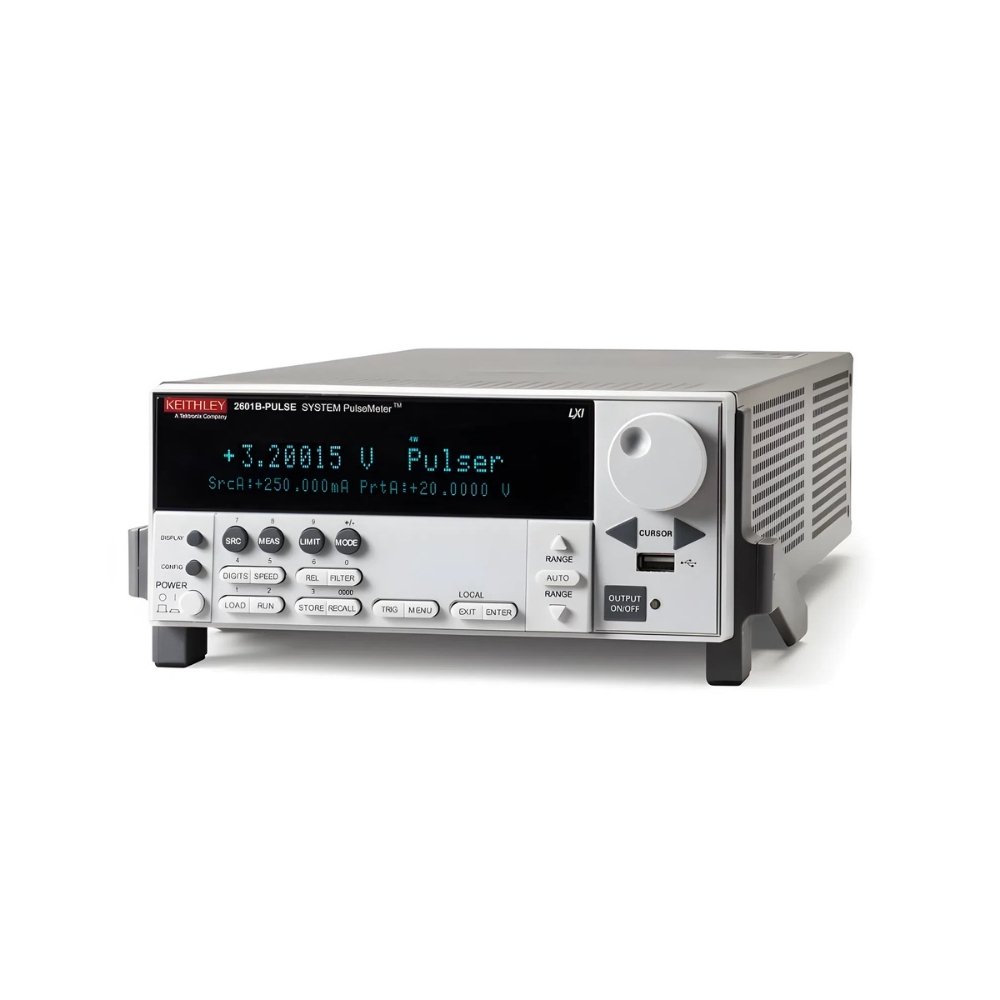

O System SourceMeter® 2601B-PULSE combina a potência de um gerador de pulso (pulser) de alta corrente e alta velocidade com a capacidade de medição e funcionalidade completa de uma SMU tradicional em um único instrumento.
Com uma capacidade impressionante de 10 A a 10 V (largura de pulso de 10 μs) e digitalização completa de 1 MS/s, este equipamento impulsiona significativamente a produtividade — desde a caracterização em bancada até testes de produção I-V pulsados altamente automatizados.
Obtenha alta fidelidade de pulso sem necessidade de ajuste manual
O sistema de malha de controle (control loop) do 2601B-PULSE elimina a necessidade de sintonizar manualmente o equipamento para mudanças de carga de até 3 μH. Isso garante pulsos limpos, sem overshoot (sobre-sinal) ou ringing (oscilação), ao emitir pulsos de 10 μs a 500 μs em qualquer nível de corrente até 10 amperes.
Com tempos de subida de pulso inferiores a 1,7 μs, você pode caracterizar seu dispositivo ou circuito sob teste com total precisão.
-
Potência: Saída de 10 A @ 10 V com largura de pulso de 10 μs.
-
Rapidez: Tempo de subida de pulso < 1,7 μs para caracterização confiável.
-
Qualidade: Saída de pulso de alta fidelidade sem necessidade de sintonia (tuning) em qualquer nível de corrente.
A funcionalidade de um Pulser Rápido e de uma SMU em um único instrumento
O 2601B-PULSE adiciona a funcionalidade de gerador de pulsos à integridade de medição superior, sincronização, velocidade e precisão já conhecidas do instrumento líder da indústria, o Keithley 2601B SMU.
-
Precisão: Precisão básica de medição do pulser de 0,05% com digitalização de 1 MS/s.
-
Sensibilidade: Faixa de baixa corrente da SMU de 100 nA com sensibilidade de 100 fA.
-

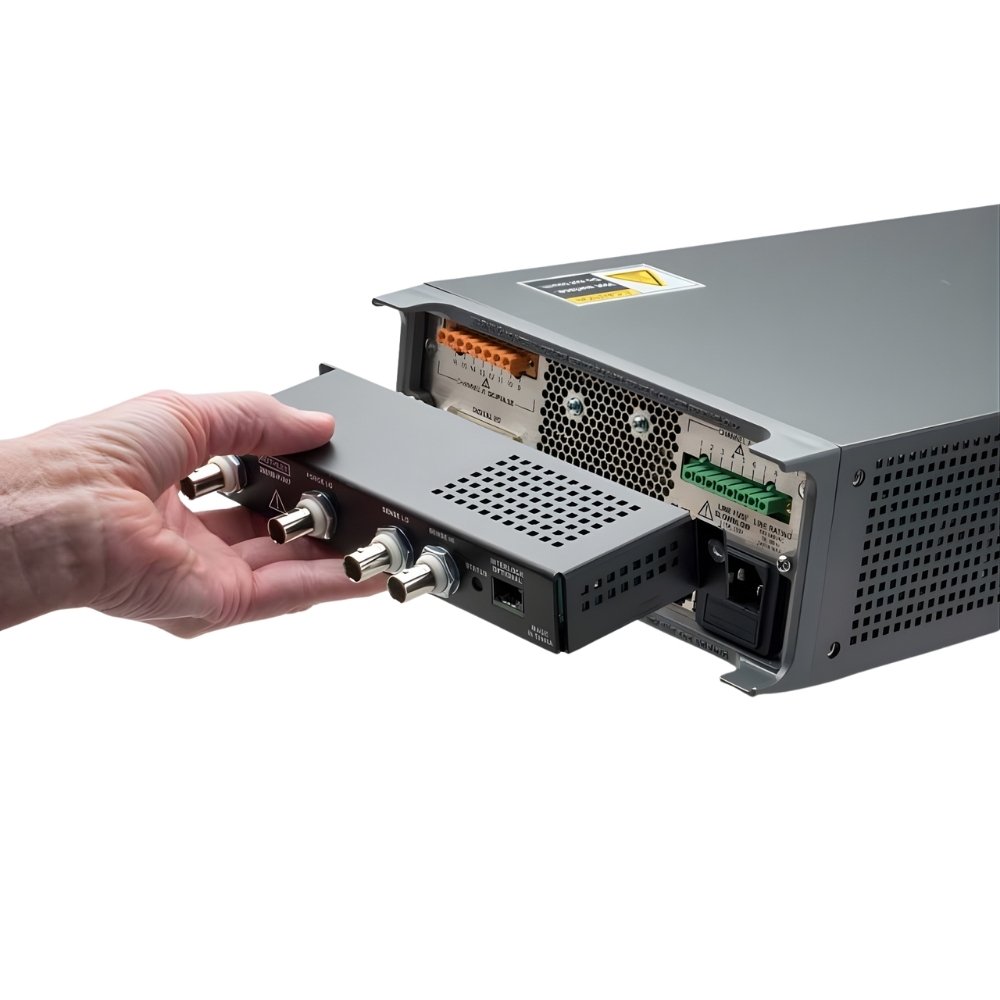

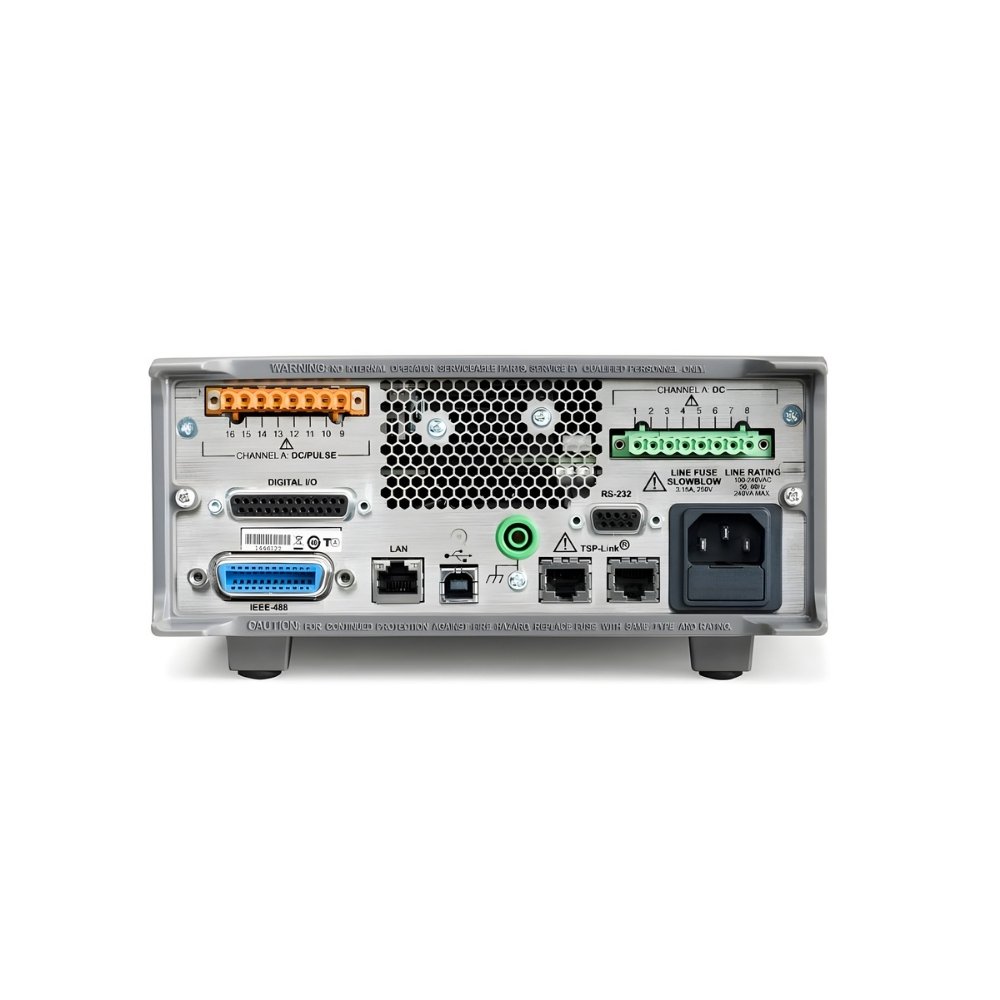

Praticidade: Conexões BNC no painel traseiro para configuração rápida de cabeamento.
Script integrado e conectividade para um rendimento de produção inigualável
A tecnologia Test Script Processor (TSP®) incorpora e executa programas de teste completos dentro do próprio instrumento, entregando a melhor performance da indústria. A tecnologia TSP-Link® permite a expansão de até 32 nós TSP-Link, possibilitando a criação de testes paralelos de alta velocidade (SMU-por-pino) sem a necessidade de um mainframe.
-
Eficiência: Elimina o tempo consumido na comunicação de barramento de e para o PC.
-
Performance: Processamento de dados e controle de fluxo avançados.
-
Escalabilidade: Conecte até 32 nós via TSP-Link.
-
Flexibilidade: Reconfigure facilmente conforme os requisitos de teste mudam.
Software
Software de Controle de Instrumentos Keithley KickStart
Sem Necessidade de Programação.
Realizar medições é simples com o KickStart. Caracterize seus dispositivos e materiais de forma rápida e fácil, sem escrever uma única linha de código. Visualize resultados em tempo real através de gráficos e tabelas. Exporte dados ou gráficos para relatórios rápidos ou análises aprofundadas no Excel.
-
Criação Rápida de Testes: Configure testes de pulso único ou de varredura (sweep) com agilidade.
-
Varreduras Avançadas: Gere varreduras lineares, logarítmicas, em lista e duplas de fonte de tensão e corrente com medição simultânea.
-
Caracterização I-V: Aplicativo dedicado para suportar até 4 instrumentos SMU (Unidade de Medida e Fonte).
-
Conectividade Total: Suporte para GPIB, USB e Ethernet em sistema operacional Windows.
Controle Automatizado: Do Laboratório à Fabricação
O Automated Characterization Suite (ACS) da Keithley oferece controle total sobre seus equipamentos. Seja para controlar alguns instrumentos em sua bancada ou automatizar um rack de testes inteiro para produção, o ACS oferece um ambiente flexível e interativo para caracterização de dispositivos, testes paramétricos, testes de confiabilidade e testes funcionais simples.
-
Flexibilidade de Teste: Execute testes pontuais simples ou construa árvores de projetos complexos.
-
Integração com Python: Codifique com Python dentro do ACS para obter flexibilidade e controle ilimitados.
-
Controle de Wafer: Controle manual ou automatizado de probers de wafer.
-
Análise de Dados: Capacidades robustas de gerenciamento de dados e análise estatística.
TSP Toolkit: Ferramenta de Scripting
O TSP Toolkit é uma ferramenta de script de código aberto (open source) disponível como uma extensão para o Visual Studio Code (VS Code). Ele permite desenvolver scripts de teste TSP juntamente com suas outras extensões favoritas do VS Code, como aquelas para Python, C# e muitas outras.
O TSP Toolkit inclui todas as funcionalidades e suporte a instrumentos do Test Script Builder (TSB), além de diversos recursos de produtividade e usabilidade, incluindo destaque de sintaxe (syntax highlighting) e preenchimento automático com ajuda de comando em linha, tudo em uma interface de usuário moderna.
