Oscilações de tensão, harmônicos, desequilíbrios entre fases, transitórios e interrupções momentâneas podem parecer ocorrências isoladas. Entretanto, quando não são identificados corretamente, esses fenômenos podem provocar aquecimento de equipamentos, falhas prematuras, paradas inesperadas, perda de produtividade e aumento dos custos de manutenção.
O problema é que muitos distúrbios elétricos não são facilmente percebidos durante uma inspeção convencional. Uma máquina pode apresentar falhas intermitentes, um inversor pode entrar em proteção sem uma causa aparentemente clara e motores podem trabalhar acima da temperatura esperada, mas a origem real pode estar na qualidade da energia fornecida ao sistema.
É nesse cenário que o analisador de qualidade de energia trifásica se torna uma ferramenta estratégica.
Em vez de substituir componentes por tentativa e erro ou depender apenas de medições pontuais, esse instrumento permite registrar o comportamento da instalação, identificar eventos elétricos e transformar dados complexos em informações úteis para a tomada de decisão.
Ao longo deste artigo, você entenderá o que é um analisador de qualidade de energia, para que ele serve, por que essa solução é tão importante na investigação de problemas elétricos e como a Série Fluke 1770, disponibilizada pela OKK, pode tornar os diagnósticos mais rápidos, completos e confiáveis.
Continue a leitura até o final e descubra como uma análise adequada pode ajudar sua instalação a reduzir riscos, antecipar falhas e operar com maior eficiência.
O que é um analisador de qualidade de energia trifásica?
O analisador de qualidade de energia trifásica é um instrumento de teste e medição desenvolvido para monitorar, registrar e analisar diferentes parâmetros elétricos presentes em sistemas trifásicos.
Seu objetivo é mostrar como a energia está sendo fornecida e utilizada ao longo do tempo. Para isso, o equipamento mede grandezas como tensão, corrente, frequência, potência, fator de potência, harmônicos, desequilíbrios, variações de tensão e eventos transitórios.
Diferentemente de uma medição pontual realizada com um instrumento convencional, o analisador pode acompanhar o sistema durante um período determinado. Dessa forma, torna-se possível identificar eventos que acontecem apenas em momentos específicos, como na partida de uma máquina, durante mudanças de carga ou quando um equipamento de grande potência entra em operação.
Essa capacidade de registro é extremamente importante porque muitos problemas de qualidade de energia são intermitentes. Ou seja, eles podem não estar presentes exatamente no momento em que o técnico chega ao local.
O analisador funciona, portanto, como uma espécie de “observador” do sistema elétrico. Ele registra o comportamento da instalação e ajuda o profissional a relacionar uma falha operacional a um evento elétrico específico.
Qual é a diferença entre medir energia e analisar sua qualidade?
Medir tensão ou corrente mostra apenas uma parte do que está acontecendo na instalação. Essas informações são importantes, mas nem sempre são suficientes para explicar por que um equipamento está falhando.
Uma tensão aparentemente normal, por exemplo, pode apresentar distorções, interrupções rápidas ou transitórios que passam despercebidos em uma leitura simples. Além disso, um sistema trifásico pode ter valores próximos do esperado e, ainda assim, apresentar desequilíbrios capazes de comprometer motores, transformadores ou inversores.
A análise da qualidade de energia considera o comportamento completo do sistema. Isso inclui não somente os valores médios, mas também variações, distorções e eventos de curta duração.
Em razão disso, o analisador de qualidade de energia trifásica oferece uma visão muito mais ampla do que uma medição convencional. Ele não apenas informa quanto de tensão ou corrente existe, mas também ajuda a compreender se a energia está dentro das condições necessárias para o funcionamento seguro e eficiente dos equipamentos.
Para que serve um analisador de qualidade de energia trifásica?
Esse tipo de analisador pode ser utilizado em atividades de manutenção, diagnóstico, comissionamento, eficiência energética e avaliação de instalações elétricas.
Sua aplicação é especialmente relevante quando existe um problema recorrente, mas a causa ainda não foi identificada.
Identificar variações e quedas de tensão
Afundamentos, elevações e interrupções de tensão podem afetar equipamentos sensíveis, causar reinicializações e interromper processos automatizados.
O analisador registra esses eventos, indicando quando aconteceram, quanto tempo duraram e qual foi sua intensidade. Assim, o profissional pode verificar se a falha de um equipamento coincidiu com uma alteração na alimentação elétrica.
Detectar harmônicos no sistema
Cargas não lineares, como inversores de frequência, fontes chaveadas, sistemas de iluminação eletrônica e equipamentos de automação, podem introduzir harmônicos na rede.
Quando atingem níveis elevados, essas distorções podem causar aquecimento, disparos indevidos de proteções, sobrecarga do condutor neutro e redução da vida útil de componentes.
O analisador permite visualizar e avaliar os harmônicos presentes no sistema, facilitando a investigação de sua origem e de seus possíveis impactos.
Avaliar desequilíbrios entre fases
Em um sistema trifásico, o ideal é que as cargas estejam distribuídas de maneira equilibrada. Porém, diferenças significativas entre as fases podem gerar perdas, aquecimento e funcionamento inadequado de motores.
Com um analisador de qualidade de energia trifásica, é possível comparar as grandezas de cada fase e identificar desequilíbrios que precisam ser corrigidos.
Monitorar consumo, potência e demanda
Além de investigar falhas, o equipamento pode apoiar análises relacionadas ao consumo de energia.
Ao registrar potência ativa, reativa, aparente e fator de potência, o analisador ajuda a compreender como a instalação utiliza a energia e onde podem existir oportunidades de melhoria.
Registrar eventos transitórios
Transitórios são alterações rápidas de tensão que podem ocorrer por manobras elétricas, chaveamentos, descargas atmosféricas ou comutação de cargas.
Embora durem pouco tempo, eles podem causar falhas em sistemas eletrônicos, danificar componentes ou gerar comportamentos difíceis de explicar.
Por isso, a capacidade de capturar eventos de alta velocidade é um recurso muito importante em análises avançadas.
Apoiar manutenção preventiva e preditiva
A análise de qualidade de energia não precisa ser realizada somente depois que uma falha acontece.
O monitoramento periódico pode revelar tendências, alterações no comportamento das cargas e problemas que ainda não provocaram uma interrupção, mas que representam um risco crescente.
Portanto, o analisador também pode ser incorporado a estratégias de manutenção preventiva e preditiva.
Por que a qualidade de energia interfere tanto no desempenho dos equipamentos?
Equipamentos elétricos e eletrônicos são projetados para operar dentro de determinadas condições. Quando a alimentação se afasta desses parâmetros, o sistema pode apresentar falhas, redução de desempenho ou desgaste acelerado.
Motores, por exemplo, podem aquecer mais quando existe desequilíbrio entre fases. Fontes eletrônicas podem desligar diante de quedas de tensão. Sistemas de automação podem registrar erros quando ocorrem interrupções rápidas. Já transformadores e condutores podem sofrer impactos relacionados à presença excessiva de harmônicos.
Entretanto, nem toda falha elétrica provoca uma interrupção imediata.
Em muitos casos, o problema evolui silenciosamente. Um equipamento começa a aquecer, componentes passam a operar sob maior estresse e a vida útil é reduzida gradativamente.
Por isso, esperar que a falha se torne evidente pode gerar custos muito maiores do que realizar uma investigação antecipada.
O analisador permite enxergar o comportamento elétrico antes que pequenas irregularidades se transformem em problemas críticos.
A importância do analisador para solucionar problemas de qualidade de energia
Quando uma instalação apresenta falhas recorrentes, é comum que a equipe técnica verifique primeiro os equipamentos diretamente envolvidos. Essa abordagem é necessária, mas pode não revelar a causa real.
Um inversor pode entrar em falha não porque esteja danificado, mas em razão de uma queda momentânea de tensão. Um motor pode aquecer por causa de desequilíbrio entre fases. Um sistema eletrônico pode reiniciar por causa de um transiente que durou apenas alguns instantes.
Sem o registro adequado, essas ocorrências podem parecer aleatórias.
O analisador de qualidade de energia trifásica oferece dados que ajudam a substituir suposições por evidências.
Correlação entre falhas e eventos elétricos
Ao registrar continuamente o sistema, o instrumento permite verificar se uma falha operacional aconteceu ao mesmo tempo que uma alteração elétrica.
Essa correlação é essencial para direcionar a investigação e evitar substituições desnecessárias de componentes.
Redução do tempo de diagnóstico
Quanto mais informações estiverem disponíveis, mais rápido o profissional poderá limitar as possíveis causas do problema.
Em vez de testar diferentes hipóteses separadamente, ele pode analisar os registros e concentrar os esforços nos eventos realmente relevantes.
Menos retrabalho e intervenções por tentativa e erro
A troca de componentes sem um diagnóstico claro pode gerar custos sem resolver o problema.
O analisador ajuda a identificar se a causa está no equipamento, na distribuição elétrica, em cargas próximas ou na própria alimentação da instalação.
Criação de relatórios técnicos
Os dados registrados podem ser organizados em gráficos e relatórios, facilitando a apresentação dos resultados para equipes internas, gestores, clientes ou fornecedores de energia.
Além disso, a documentação cria um histórico útil para futuras análises.
Verificação após as correções
Depois que uma ação corretiva é realizada, o analisador pode ser utilizado novamente para confirmar se o problema foi solucionado.
Dessa maneira, a equipe consegue validar tecnicamente a intervenção, em vez de depender apenas da ausência temporária de novas falhas.
Benefícios do analisador de qualidade de energia trifásica para sua instalação
Adotar uma análise estruturada da qualidade de energia oferece benefícios que ultrapassam o simples diagnóstico de um problema.
Mais confiabilidade operacional
Ao identificar distúrbios antes que provoquem paradas graves, a instalação ganha maior estabilidade e disponibilidade.
Proteção de equipamentos críticos
A análise ajuda a identificar condições que podem comprometer motores, inversores, transformadores, servidores, sistemas de automação e outros ativos estratégicos.
Maior eficiência na manutenção
Os profissionais passam a trabalhar com dados concretos, reduzindo o tempo gasto em investigações e intervenções pouco direcionadas.
Melhoria do planejamento
Os registros ajudam a compreender quando os problemas acontecem e quais condições estão associadas a eles. Isso melhora o planejamento de correções e investimentos.
Apoio à eficiência energética
A avaliação de potência, demanda e fator de potência pode revelar oportunidades para melhorar a utilização da energia.
Mais segurança na tomada de decisão
Dados confiáveis ajudam gestores e equipes técnicas a priorizar ações com maior impacto e urgência.
Onde o analisador de qualidade de energia pode ser aplicado?
A necessidade de monitoramento não está limitada a um único setor. Qualquer instalação que dependa de sistemas elétricos trifásicos pode se beneficiar desse tipo de análise.
Ambientes industriais
Indústrias possuem motores, inversores, sistemas de automação, máquinas de grande porte e cargas variáveis. Em razão disso, estão expostas a diferentes fenômenos relacionados à qualidade de energia.
Hospitais e instalações críticas
Hospitais, laboratórios e centros de processamento de dados precisam de alta disponibilidade elétrica. Pequenas interrupções podem comprometer equipamentos e processos essenciais.
Edifícios comerciais
Elevadores, sistemas de climatização, iluminação, servidores e demais cargas podem gerar ou sofrer impactos de distúrbios elétricos.
Sistemas de energia renovável
Instalações solares, eólicas e sistemas de armazenamento apresentam características específicas de geração e conversão de energia. Portanto, a avaliação dos parâmetros elétricos pode contribuir para o diagnóstico e a otimização do sistema.
Infraestrutura de veículos elétricos
Estações de recarga e sistemas associados demandam medições capazes de avaliar cargas dinâmicas, harmônicos e outros aspectos da qualidade de energia.
Empresas de manutenção e engenharia
Prestadores de serviço podem utilizar o analisador para realizar diagnósticos mais completos, documentar resultados e oferecer recomendações técnicas fundamentadas.

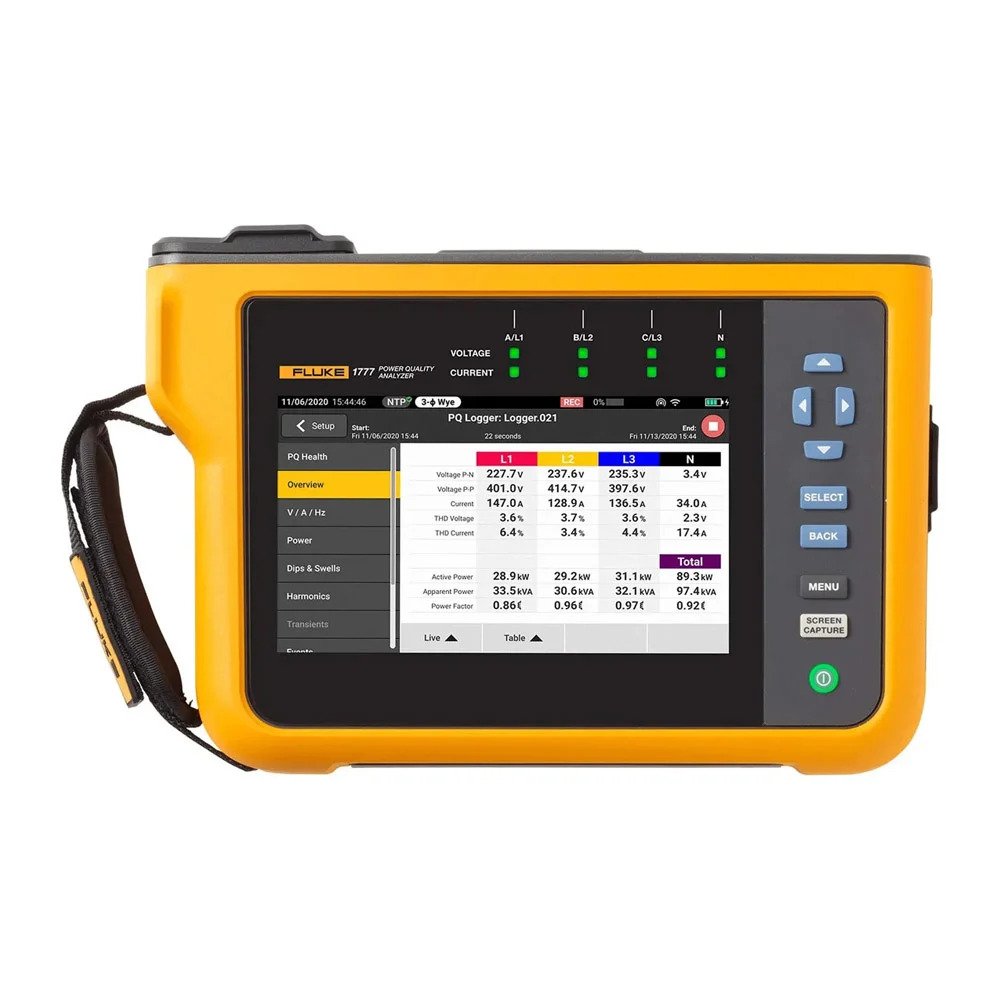

Destaque da OKK: Analisador de Qualidade de Energia Trifásica Fluke Série 1770
Para profissionais que precisam investigar distúrbios, registrar parâmetros e simplificar a análise dos resultados, a OKK apresenta a Série Fluke 1770 de analisadores de qualidade de energia trifásica.
A linha combina medições automáticas, configuração orientada, recursos avançados de registro e uma plataforma simplificada para geração de relatórios.
O objetivo é tornar a investigação mais eficiente, inclusive em aplicações nas quais o profissional precisa lidar com grandes volumes de dados.
Mais de 500 parâmetros capturados automaticamente
Um dos principais diferenciais da Série Fluke 1770 é a captura automática de mais de 500 parâmetros de qualidade de energia por predefinição.
Esse recurso reduz o risco de deixar uma informação importante fora da análise.
Além disso, a configuração orientada facilita a seleção dos parâmetros adequados ao sistema avaliado. Isso torna o processo mais simples, mas sem limitar a profundidade técnica necessária para diagnósticos avançados.
Os dados registrados podem ser visualizados, transferidos e compartilhados por meio do software Fluke Energy Analyze Plus.
Equipamento portátil com duas funções integradas
Os equipamentos da Série Fluke 1770 reúnem, em um único dispositivo, funcionalidades de resolução de problemas e capacidades de análise e registro.
Na prática, o profissional pode utilizar o equipamento tanto para uma investigação pontual quanto para um monitoramento mais completo da instalação.
Essa integração reduz a necessidade de trabalhar com diferentes instrumentos e torna as inspeções mais ágeis.
Além disso, o formato portátil facilita o uso em campo, especialmente em instalações onde os pontos de medição estão distribuídos por diferentes áreas.
Software Fluke Energy Analyze Plus
Grandes volumes de dados só geram valor quando podem ser interpretados com clareza.
Por isso, a Série 1770 acompanha o software Fluke Energy Analyze Plus, desenvolvido para simplificar a avaliação dos resultados e a elaboração de relatórios.
A plataforma permite visualizar informações, comparar medições e organizar os dados registrados sem exigir processos excessivamente complexos.
Consequentemente, o profissional consegue dedicar mais tempo à interpretação técnica e menos tempo à organização manual das informações.
Captura de transitórios de alta velocidade
Os modelos Fluke 1775 e Fluke 1777 contam com tecnologia avançada para captura de transitórios de tensão de alta velocidade.
Esse recurso ajuda a identificar eventos que podem ser muito rápidos para instrumentos convencionais.
Em sistemas com equipamentos eletrônicos sensíveis, automação ou cargas com chaveamento, a identificação desses transitórios pode ser decisiva para compreender falhas intermitentes.
Ao registrar o evento, o profissional obtém os dados necessários para investigar sua origem e planejar ações corretivas.
Análise para diferentes sistemas elétricos
A Série Fluke 1770 pode ser aplicada desde sistemas industriais tradicionais até instalações de energia renovável e infraestrutura para veículos elétricos.
O equipamento permite capturar:
- variáveis de qualidade de energia;
- formas de onda de alta velocidade;
- transitórios de alta velocidade;
- harmônicos de frequências mais elevadas;
- parâmetros elétricos relevantes para diagnóstico e monitoramento.
As informações podem ser visualizadas diretamente em uma tela de alta resolução e grandes dimensões, facilitando a análise em campo.
Classificação de segurança para aplicações exigentes
A Série Fluke 1770 apresenta classificação de sobretensão CAT IV 600 V/CAT III 1000 V.
Essa característica é especialmente importante em medições realizadas em ambientes industriais, quadros de distribuição e instalações com níveis elevados de energia.
Entretanto, mesmo com equipamentos adequados, toda medição elétrica deve ser realizada por profissionais qualificados, seguindo os procedimentos de segurança aplicáveis à instalação.
Como utilizar o analisador de maneira mais estratégica?
Para extrair o máximo valor de um analisador de qualidade de energia trifásica, o processo deve começar com uma definição clara do problema.
Antes da instalação do equipamento, é importante registrar:
- quais falhas estão ocorrendo;
- em quais horários elas costumam aparecer;
- quais cargas estavam em operação;
- quais equipamentos foram afetados;
- quais alterações recentes foram realizadas na instalação.
Em seguida, o profissional pode selecionar o ponto de medição e o período de monitoramento mais adequados.
Após a coleta, os dados devem ser correlacionados com o histórico operacional. Dessa forma, torna-se possível verificar se os eventos elétricos coincidem com as falhas observadas.
Por fim, depois da ação corretiva, uma nova medição ajuda a confirmar a eficácia da solução.
Esse método torna a análise mais objetiva, reduz o tempo de investigação e fortalece a tomada de decisão.
Recapitulando: por que sua instalação precisa dessa tecnologia?
Ao longo deste artigo, vimos que o analisador de qualidade de energia trifásica é uma ferramenta desenvolvida para monitorar, registrar e interpretar o comportamento de sistemas elétricos trifásicos.
Ele pode ser utilizado para investigar quedas e elevações de tensão, harmônicos, desequilíbrios, transitórios, problemas de fator de potência e outras condições capazes de comprometer equipamentos e processos.
Também entendemos que sua importância está na capacidade de transformar falhas aparentemente aleatórias em eventos identificáveis e documentados.
Entre seus principais benefícios estão:
- maior precisão nos diagnósticos;
- redução do tempo de investigação;
- menor dependência de intervenções por tentativa e erro;
- apoio à manutenção preventiva;
- proteção de equipamentos críticos;
- possibilidade de validar as correções realizadas;
- criação de relatórios técnicos mais completos.
Além disso, conhecemos a Série Fluke 1770, destaque da OKK, que oferece medições automáticas, captura de mais de 500 parâmetros, operação portátil, software de análise, registro de eventos e recursos avançados para diferentes instalações.
Em um cenário no qual uma parada inesperada pode gerar perdas significativas, identificar a origem do problema rapidamente é uma vantagem operacional importante. Mais do que medir grandezas elétricas, é necessário compreender como a energia está afetando a instalação.
Conheça a Série Fluke 1770 com o suporte da OKK
Sua instalação apresenta falhas intermitentes, interrupções, aquecimento de equipamentos ou problemas cuja origem ainda não foi identificada?
A OKK oferece soluções especializadas em teste e medição para apoiar análises elétricas mais completas e confiáveis.
Entre em contato com a equipe da OKK para saber mais sobre o Analisador de Qualidade de Energia Trifásica Fluke Série 1770 e descubra qual configuração atende às necessidades da sua aplicação.
Com os dados certos, sua equipe pode reduzir incertezas, tomar decisões mais seguras e elevar a confiabilidade de toda a instalação.
