A eletrônica de potência vive um momento de transformação acelerada. A busca por equipamentos mais eficientes, compactos, confiáveis e sustentáveis traz novos desafios para engenheiros, pesquisadores e laboratórios de desenvolvimento.
E é justamente nesse cenário que o P&D (Pesquisa e Desenvolvimento) ganha papel estratégico, atuando como ponte entre a inovação teórica e a implementação prática em produtos reais de fontes de alimentação a conversores de alta potência.
Entretanto, apesar de todos os avanços recentes, projetar e testar circuitos de eletrônica de potência continua sendo uma tarefa complexa, onde pequenas decisões de projeto podem impactar diretamente desempenho, segurança e confiabilidade.
Neste artigo, vamos explorar em profundidade:
- As principais mudanças tecnológicas na eletrônica de potência;
- Os desafios enfrentados em P&D, especialmente com semicondutores de banda larga;
- Problemas recorrentes na etapa de testes e validação;
- Estratégias para aumentar eficiência e reduzir falhas térmicas e eletromagnéticas.
Ao final, você entenderá como preparar seus projetos para obter maior confiabilidade desde o protótipo até a produção final.
Por que a eletrônica de potência se tornou tão estratégica?
Com a expansão de setores como:
- Energia renovável;
- Veículos elétricos;
- Automação industrial;
- Sistemas embarcados de alta densidade;
- Telecomunicações e datacenters.
o consumo energético e a eficiência de conversão tornaram-se fatores críticos.
Cada watt desperdiçado impacta custos operacionais, autonomia de sistemas, capacidade térmica e durabilidade do equipamento.

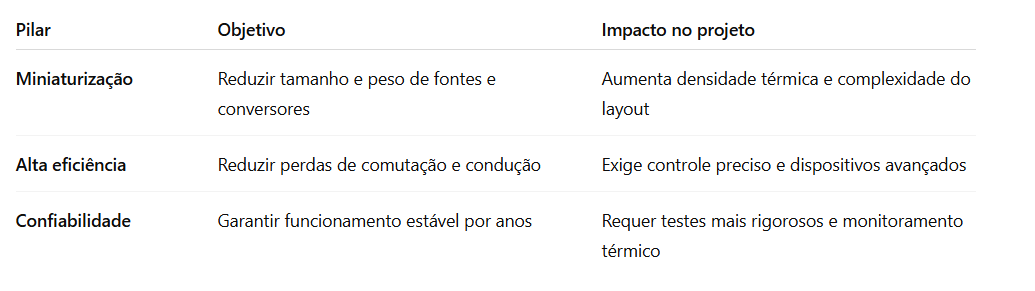

Assim, a eletrônica de potência vem sendo reformulada em três pilares:
Esses pilares, quando somados, criam um ambiente ideal para inovação mas também ampliam os desafios de P&D.
A revolução dos semicondutores de banda larga: GaN e SiC
Tradicionalmente, dispositivos de silício dominavam aplicações de potência. Porém, o surgimento de semicondutores Wide Bandgap (WBG), como:
- GaN (Nitreto de Gálio)
- SiC (Carbeto de Silício)
trouxe uma nova geração de conversores.
Benefícios dos semicondutores WBG
No entanto, esses benefícios criam novas exigências para o processo de P&D.
Os principais desafios no design em P&D de eletrônica de potência
1. Frequências de comutação mais altas aumentam parasitas
Ao trabalhar com frequências mais elevadas, capacitâncias parasitárias e indutâncias de trilha tornam-se muito mais significativas.
Isso pode resultar em:
- Oscilações indesejadas,
- Sobretensões transitórias,
- Interferência eletromagnética (EMI),
- Degradação de desempenho do conversor.
Conclusão: o layout da placa passa a ser tão importante quanto o esquema elétrico.
2. Aumento do ruído e da interferência eletromagnética (EMI)
Conversores compactos e rápidos tendem a gerar maior ruído.
Isso afeta tanto o equipamento quanto dispositivos próximos.
Normas internacionais exigem limites rígidos de emissão.
Para evitar falhas em certificações:
- É necessário integrar estratégias de mitigação desde as primeiras fases do projeto,
- Realizar testes de pré-conformidade EMI,
- Ajustar dimensionamento de filtros e aterramento.
3. Gestão térmica torna-se crítica
Mesmo com alta eficiência, todo circuito de potência gera calor.
O problema? Quanto menor o dispositivo, maior a densidade térmica.
Isso significa:
- Risco de degradação precoce de MOSFETs e módulos,
- Deriva térmica em reguladores e amplificadores,
- Desempenho instável em temperatura variável.
Solução: modelagem térmica + dissipadores + monitoramento em bancada.
4. Trilhas estreitas e múltiplos domínios de alimentação
Para reduzir tamanho, projetistas usam trilhas finas e diversas tensões internas no circuito.
Isso traz dois riscos:
- Superaquecimento localizado, causando falhas intermitentes,
- Aumento de indutância, prejudicando comutação rápida.
A engenharia de layout PCB torna-se um aspecto fundamental do P&D.
Confiabilidade: o foco final do P&D
Quando falamos de eletrônica de potência, não basta funcionar, precisa funcionar sempre.
Uma falha no circuito de potência geralmente significa falha total do equipamento.
Para garantir confiabilidade:
- Escolha materiais adequados ao regime térmico real;
- Documente todo o processo de simulação e testes;
- Utilize técnicas de degradação acelerada em bancada;
- Planeje redundâncias quando a aplicação for crítica.

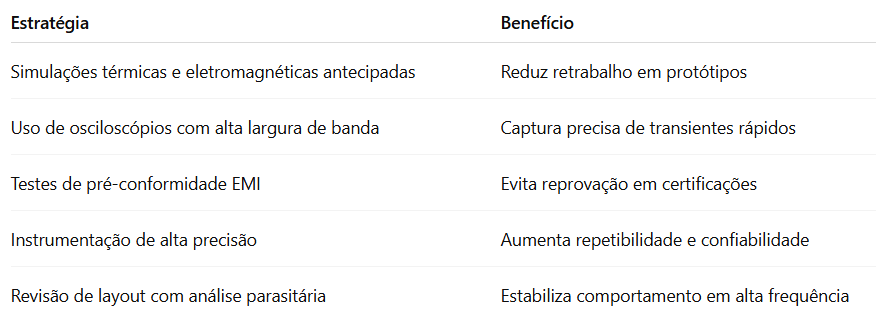

Estratégias essenciais para superar os desafios em P&D
É aqui que entram as soluções avançadas de teste e medição fornecidas pela OKK Soluções Tecnológicas como distribuidora autorizada de marcas como:
Ou seja: P&D forte precisa de instrumentação forte.
Conclusão: P&D é investimento estratégico, não custo
A eletrônica de potência está evoluindo rápido, e as empresas que estruturarem corretamente seu P&D serão as líderes dos próximos anos.
Isso significa:
- Antecipar problemas,
- Investir em instrumentação adequada,
- Validar com profundidade antes de produzir.
A OKK Soluções Tecnológicas atua justamente para capacitar engenheiros e laboratórios a desenvolver projetos mais confiáveis, eficientes e robustos, desde o protótipo até a certificação final.
Inovação só existe quando há precisão. E precisão é o que entregamos.
