A expansão acelerada da energia solar no Brasil transformou os sistemas fotovoltaicos em uma das soluções mais procuradas para geração elétrica limpa, econômica e sustentável. Porém, junto com esse crescimento, surge também a necessidade de profissionais bem preparados para lidar com diagnósticos, manutenção e solução de problemas nesses sistemas.
Afinal, mesmo os melhores projetos estão sujeitos a falhas. E quando isso acontece, entender a origem do problema e resolvê-lo com precisão é fundamental para evitar prejuízos, ampliar a vida útil dos equipamentos e garantir segurança ao usuário final.
Neste artigo completo, você vai entender como funciona o processo de solução de problemas em sistemas fotovoltaicos, quais são os três pontos mais críticos do sistema e como detectar falhas com a ajuda de ferramentas adequadas, além de boas práticas que fazem toda a diferença em campo.
Prepare-se: este é um guia robusto, técnico, detalhado e escrito especialmente para profissionais que buscam dominar o diagnóstico de instalações solares.
Por que a solução de problemas em sistemas fotovoltaicos é tão importante
A demanda crescente por energia solar cria uma nova exigência no mercado: técnicos que consigam identificar falhas rapidamente, sem colocar o sistema em risco e sem comprometer a segurança do local.
Além disso, sistemas fotovoltaicos são compostos por diversos elementos que precisam funcionar juntos de maneira precisa:
- módulos solares,
- cargas elétricas,
- conversor (ou inversor fotovoltaico),
- e caixas combinadoras.
Quando um único componente apresenta falha, todo o desempenho do sistema pode ser comprometido.
Entretanto, com o equipamento correto e um método de diagnóstico eficiente, é possível identificar problemas em minutos, não em horas. E isso faz toda a diferença tanto para instaladores quanto para equipes de manutenção.
Três áreas críticas no diagnóstico de sistemas fotovoltaicos
Para facilitar o entendimento, vamos separar o processo de solução de problemas nesses momentos essenciais:
- Painéis fotovoltaicos e strings
- Carga alimentada pelo sistema
- Conversor (inversor solar)
- Caixas combinadoras e conexões
Cada uma dessas áreas exige uma abordagem específica, mas todas podem ser analisadas a partir de um método estruturado sempre com o apoio de instrumentos profissionais.
1. Falhas em painéis fotovoltaicos: os sintomas mais comuns e como identificá-los
Quando um sistema fotovoltaico apresenta baixa produção ou parada total, um dos primeiros pontos a serem verificados é o conjunto de módulos solares. A boa notícia é que painéis fotovoltaicos, quando bem instalados, raramente falham sozinhos, na maioria das vezes, o problema está no entorno: conexões, cabos, fusíveis, sombreamento ou sujeira.
Entretanto, para um diagnóstico preciso, é fundamental seguir uma linha lógica de investigação.
Comece analisando a saída geral do sistema
Antes de abrir caixas, desconectar cabos ou isolar módulos, observe a saída:
- Verifique a tensão de entrada do conversor (inversor).
- Registre a corrente da string.
Esses valores iniciais ajudam a entender se o problema está em uma única seção, em parte da matriz ou em todo o conjunto fotovoltaico.
Situações comuns encontradas no campo
Ao enfrentar falhas nos módulos, dois cenários se repetem com frequência:
- Parte ou toda a string não está produzindo energia
Isso geralmente está ligado a um problema no conversor, mas também pode ser um defeito grave em um módulo.
- Produção abaixo do esperado
Aqui, falhas em células individuais, conexões, cabos ou fusíveis são mais comuns.
Investigando a fiação de ramificação
Trabalhar de trás para frente é um método extremamente eficiente. Isso significa:
- Revisar as conexões do string box (caixa combinadora).
- Verificar fusíveis individuais.
- Reiniciar disjuntores ou seccionadoras, quando houver.
- Observar sinais de superaquecimento, oxidação ou mau contato.
- Uma única conexão solta pode fazer uma string inteira falhar.
Use o multímetro correto: polaridade, continuidade e tensão
Um ponto crítico é nunca confiar apenas na inspeção visual.
Falhas de polaridade podem acontecer e provocar tensões acima do recomendado, especialmente quando strings são acidentalmente colocadas em série.
Ferramentas profissionais conseguem alertar o técnico com:
- avisos sonoros,
- avisos de polaridade invertida,
- indicação de continuidade sem risco,
- testes de Voc (tensão em circuito aberto) com segurança.
Atenção ao sombreamento e à sujeira
Mesmo módulos projetados para operar durante anos sem manutenção podem sofrer redução de eficiência por:
- poeira,
- fuligem,
- poluição,
- acúmulo de pólen,
- sombras de construções próximas, folhas ou galhos.
Limpeza periódica e inspeção visual evitam perdas severas na produção.
2. Diagnóstico de falhas na carga fotovoltaica
Não é apenas o painel que pode apresentar falhas. A carga conectada ao sistema também pode causar problemas, impactando produção, estabilidade e segurança.
Quando a carga não funciona como deveria, o sistema fotovoltaico “sente”. Em muitos casos, o problema não está no painel nem no conversor mas sim no equipamento alimentado.
Comece pelas proteções
Antes de qualquer passo técnico, verifique:
- disjuntores,
- fusíveis,
- chaves seccionadoras,
- quadros de distribuição.
Conferir se há tensão presente no ponto da carga é uma etapa indispensável.
Se houver fusíveis queimados, a causa deve ser encontrada antes de substituí-los, senão, a falha pode se repetir e causar danos maiores.
Diagnosticando motores e cargas maiores
Cargas motorizadas exigem atenção especial. Falhas comuns incluem:
- disjuntor térmico interno ativado,
- falhas de enrolamento,
- curtos intermitentes em bobinas,
- conexões afrouxadas.
Para verificar, muitos técnicos realizam um teste rápido substituindo a carga por outra equivalente.
Se funcionar, o problema está confirmado na carga original.
Problemas causados por cabos inadequados
Em alguns casos, a instalação até funciona, mas apresenta queda de tensão quando o sistema está sob carga. Isso acontece quando:
- o cabo utilizado é muito fino,
- a distância entre carga e fonte é grande,
- o isolamento está deteriorado.
Soluções possíveis:
- aumentar a bitola,
- reduzir distância,
- redistribuir circuitos,
- verificar emendas e conexões.
Aterramento e falhas invisíveis
Sempre que possível:
- desligue todo o sistema,
- verifique continuidade,
- procure pontos de fuga,
- elimine curtos e falhas intermitentes.
Esse tipo de problema causa aquecimento, queima de fusível e instabilidade no conversor.
3. Problemas no conversor fotovoltaico: como identificar falhas com precisão
Se há um componente que merece total atenção, é o conversor (inversor solar).
Ele é o coração do sistema, recebe energia CC, converte para CA e gerencia a produção.
Quando o conversor falha, todo o sistema para.
Para um diagnóstico eficiente, siga esta ordem lógica:
1. Verifique a entrada CC
Antes de tudo:
- registre a tensão de entrada CC,
- observe a corrente da string.
Comparar esses valores em todas as manutenções ajuda a identificar quedas de eficiência ao longo do tempo.
2. Confira a saída CA
Com instrumentos corretos, é possível medir:
- tensão de saída,
- frequência,
- corrente RMS,
- potência ativa (kW),
- energia produzida (kWh) desde a última inspeção.
Se os valores não estiverem dentro do esperado, há três causas frequentes:
- fusível queimado,
- disjuntor desarmado,
- conexão rompida ou mal encaixada.
3. Verifique comportamento com relação à rede elétrica
Conversores conectados à rede precisam manter:
- tensão dentro da faixa,
- sincronismo de fase,
- frequência estável.
Se a rede elétrica estiver instável, o inversor se desligará automaticamente.
Nesses casos, o problema não está no sistema fotovoltaico e sim no fornecimento da concessionária.
Bônus: 4. Caixas combinadoras: o ponto onde tudo se encontra
Esse é um dos pontos mais importantes no diagnóstico. A caixa combinadora concentra:
- fusíveis,
- terminais,
- cabos,
- strings individuais.
Por isso, é o local ideal para identificar:
- desequilíbrio de corrente entre módulos,
- fusíveis queimados,
- cabos quebrados,
- strings operando abaixo do normal.
Uma ferramenta profissional ajuda a:
- medir correntes individuais,
- comparar strings,
- avaliar continuidade,
- detectar polaridade errada,
- realizar medições mesmo em locais apertados.
Caixas combinadoras são a “central de inteligência” do diagnóstico fotovoltaico.
Conclusão: um bom diagnóstico depende do técnico e das ferramentas certas
Resolver problemas em sistemas fotovoltaicos exige:
- método,
- atenção aos detalhes,
- conhecimento técnico,
- e instrumentos confiáveis.
A diferença entre um diagnóstico lento e inseguro e uma análise rápida e precisa está no equipamento utilizado.
E é justamente aqui que entra a OKK.

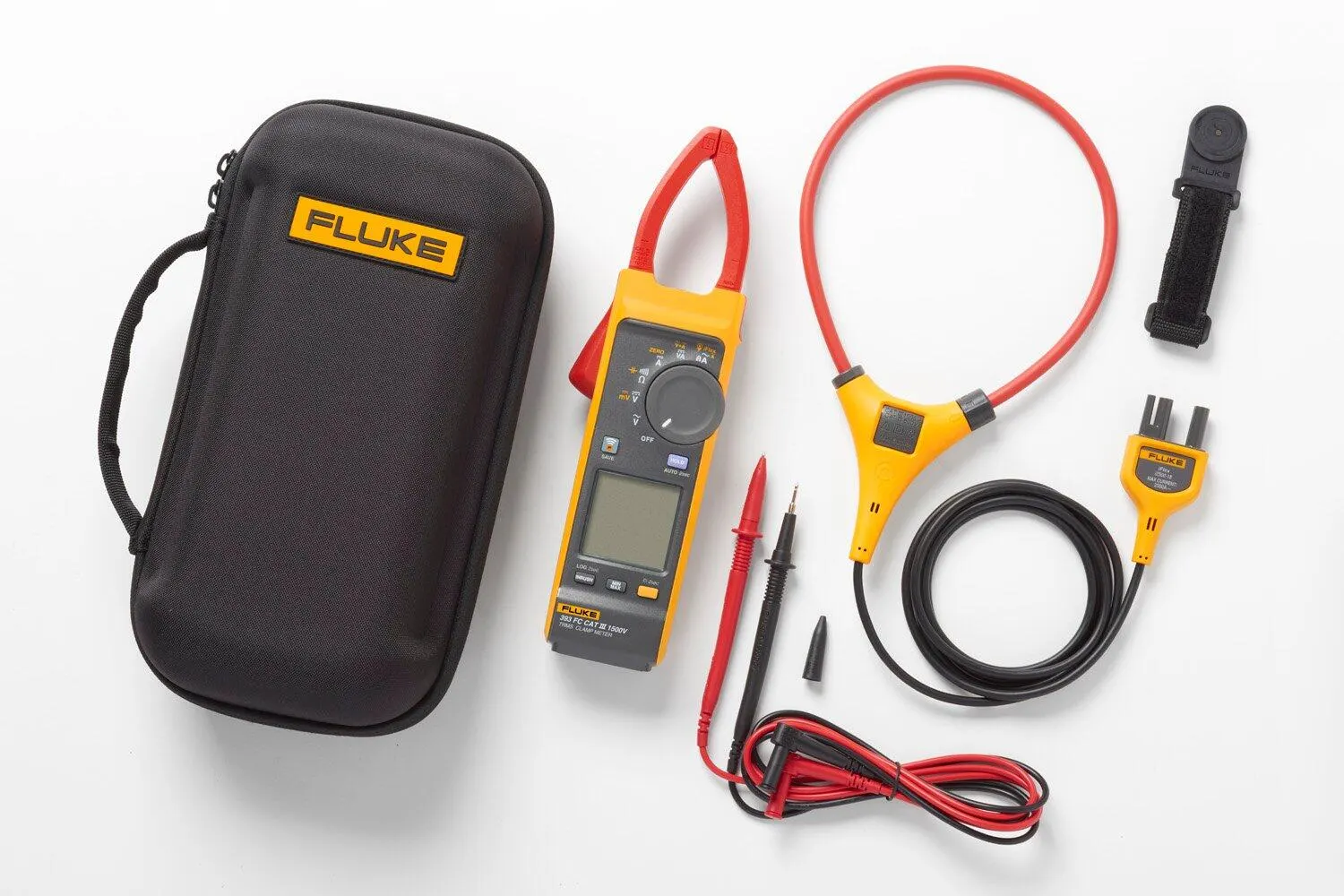

A OKK Soluções Tecnológicas oferece a linha completa de equipamentos profissionais FLUKE, incluindo ferramentas específicas para sistemas fotovoltaicos, medições de corrente, tensão, polaridade, continuidade e muito mais, garantindo segurança, precisão e eficiência em qualquer cenário de campo.
Se você quer atuar com excelência na área solar, precisa das ferramentas adequadas. E a OKK tem tudo o que você precisa.
